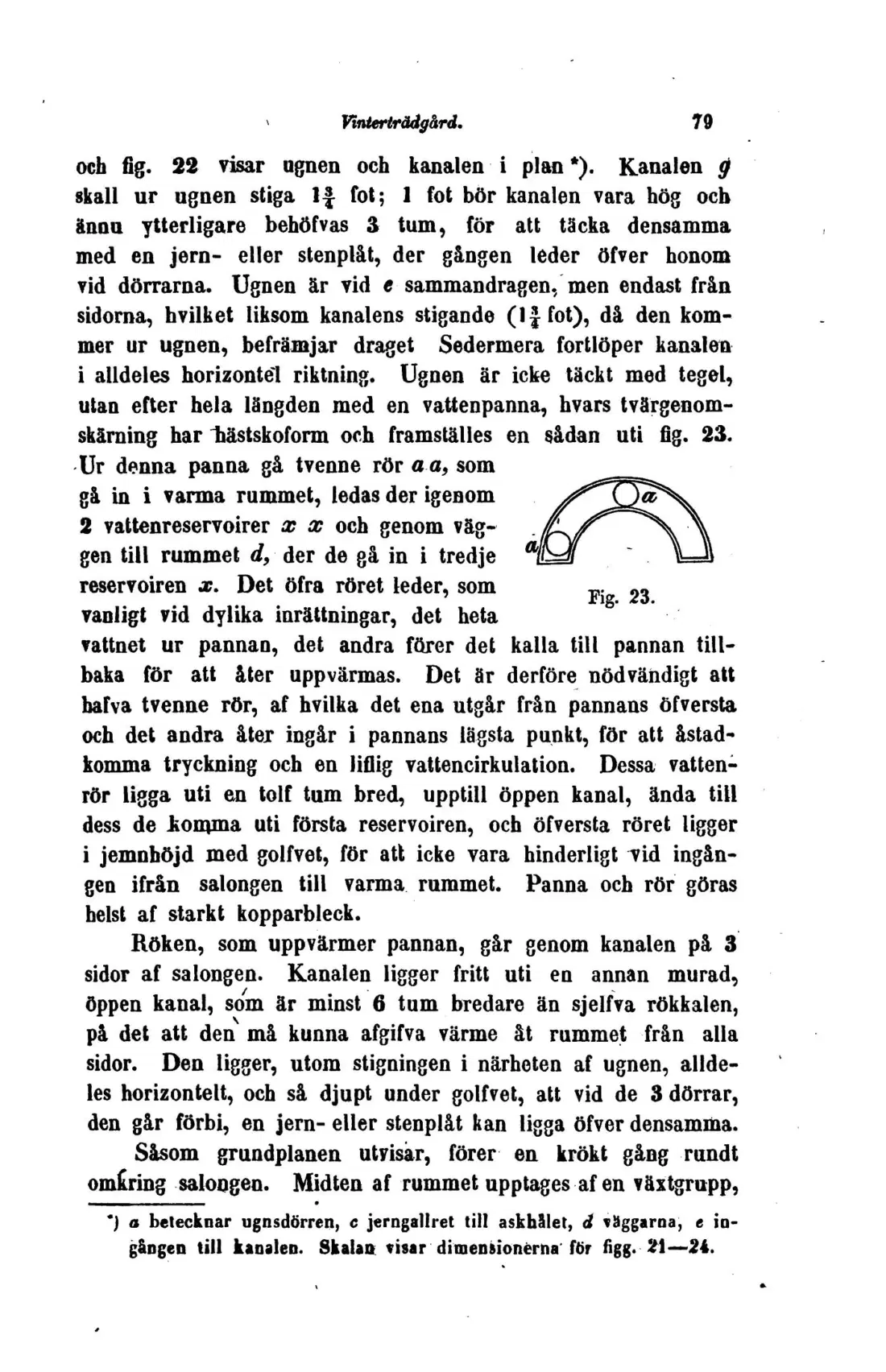

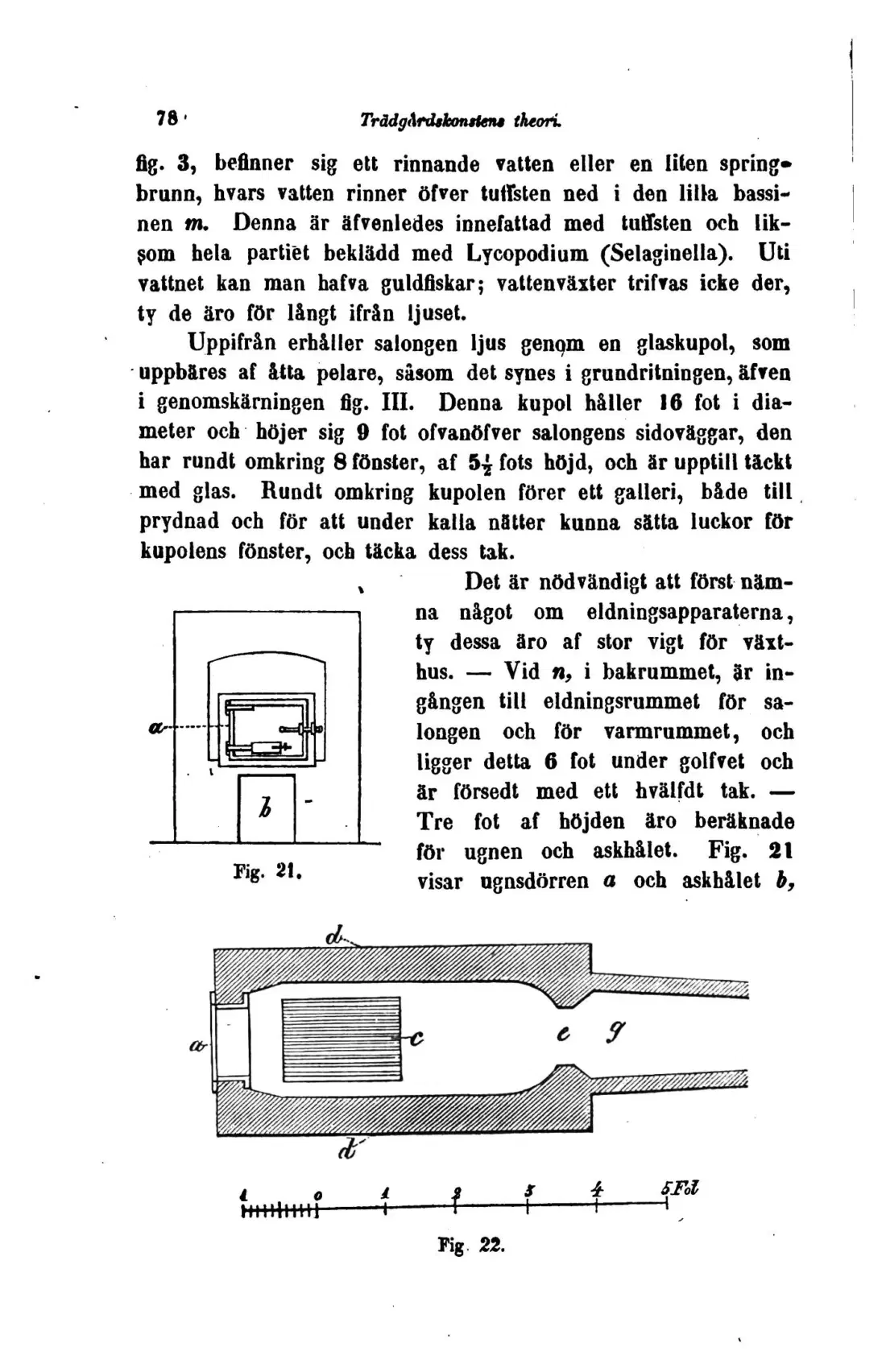

Fig. 23. kalla till pannan till-
och fig. 22 visar agnen och kanalen i plan *). Kanalen g skall ur ugnen stiga 1£ fot; 1 fot bör kanalen vara hög ocb ännu ytterligare behöfvas 3 tum, för att täcka densamma med en jern- eller stenplåt, der gången leder öfver honom vid dörrarna. Ugnen är vid c sammandragen, men endast från sidorna, hvilket liksom kanalens stigande (lf fot), då den kommer ur ugnen, befrämjar draget Sedermera fortlöper kanalen
1 alldeles horizontel riktning. Ugnen är icke täckt med tegel, utan efter hela längden med en vattenpanna, hvars tvärgenomskärning har ~hästskoform och framställes en sådan uti fig. 23. Ur denna panna gå tvenne rör a a, som gå in i varma rummet, ledas der igenom
2 vattenreservoirer x x och genom väggen till rummet d, der de gå in i tredje reservoiren x. Det öfra röret leder, som vanligt vid dylika inrättningar, det heta vattnet ur pannan, det andra förer det baka för att åter uppvärmas. Det är derföre nödvändigt att hafva tvenne rör, af hvilka det ena utgår från pannans öfversta och det andra åter ingår i pannans lägsta punkt, för att åstadkomma tryckning och en liflig vattencirkulation. Dessa vatten-rör ligga uti en tolf tum bred, upptill öppen kanal, ända till dess de hoapna uti första reservoiren, och öfversta röret ligger i jemnhöjd med golfvet, för att icke vara hinderligt ^id ingången ifrån salongen till varma rummet. Panna och rör göras helst af starkt kopparbleck.
Röken, som uppvärmer pannan, går genom kanalen på 3 sidor af salongen. Kanalen ligger fritt uti en annan murad, öppen kanal, som är minst 6 tum bredare än sjelfva rökkalen, på det att den må kunna afgifva värme åt rummet från alla sidor. Den ligger, utom stigningen i närheten af ugnen, alldeles horizontelt, och så djupt under golfvet, att vid de 3 dörrar, den går förbi, en jern- eller stenplåt kan ligga öfver densamma.
Såsom grundplanen utvisar, förer en krökt gång rundt ombring salongen. Midten af rummet upptages af en växtgrupp,
*) a betecknar ugnsdörren, e jerngallret till askhSlet, d väggarna, t ingången till kanalen. Skalan visar dimensionerna för figg. 21—24.
