Sida 424
344
STOCKHOLMS VATTENLEDNING.

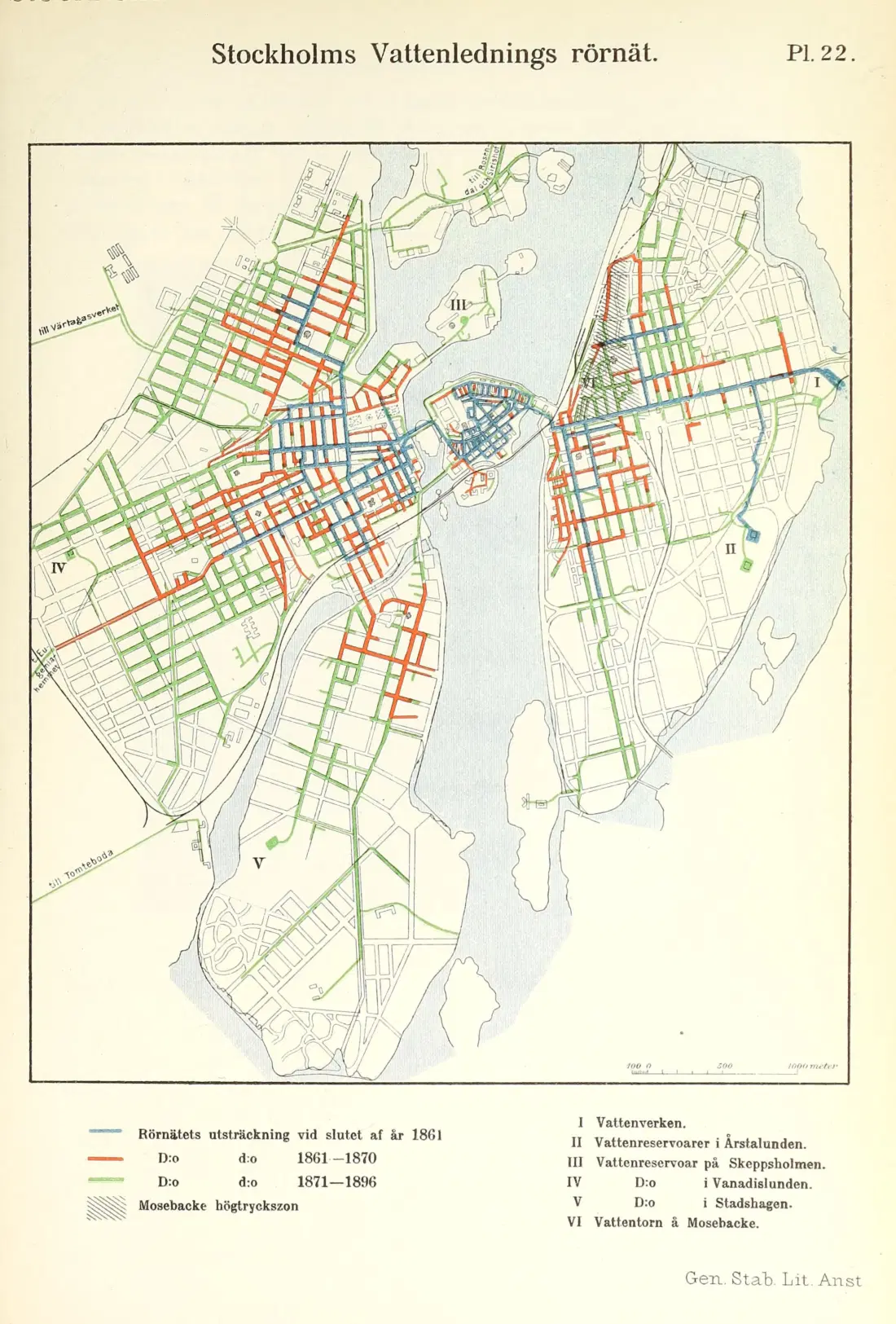

den omkring Mosebacke högst belägna delen af Katarina församling, hvarest vattnet förut endast stigit till en ocli två våningars höjd. Utsträckningen af denna högtryckszon, som medelst klaffventiler är afstängd från det öfriga allmänna rörnätet, framgår af kartan pl. 22, där densamma utmärkts med streckbeteckning. Klaffventilerna afse att insläppa vatten från det stora nätet, om vid något tillfälle högtrycket inom nyss nämnda mindre zon icke kan upprätthållas. Anläggningen (fig. 305, 306) består af tvenne delar: uppfordringsverket ocli tornet med sin behållare.
Det förra är inrymdt i en med betonhvalf på järnbalkar täckt, vid Mosebacke torg belägen terrassbyggnad ocli liar tvenne liggande pumpverk med hvardera 660 minutliters uppfordringsförmåga, drifna af två 8 hästkrafters gasmotorer. Pumpverken äro tillverkade ocli uppsatta af Ludvigsbergs verkstad; gasmotorerna äro af Ottos bekanta typ. Vattnet inströmmar ur det allmänna lågtrycksrörnätet till en under maskinlmsgolfvet utsprängd ocli betonklädd brunn, försedd med en flottörventil, som afstänger tilloppet, då brunnen är fylld. Härifrån uppfordra pumparna vattnet ocli sända det ut i högtrycksnätet eller till den i tornet uppsatta behållaren, allt eftersom åtgången i distriktet är större eller mindre än den för tillfället uppfordrade vattenmängden. Tornbyggnaden är utförd i rolibau med sockel och bas af Stockholmsgranit ocli med lister ocli bekröningar af Norrteljegranit. Som den har ett från alla delar af staden synligt läge, liar stor omsorg nedlagts på dess yttre.
På tornets tak, som ligger 78,5 meter öfver saltsjöns medelvattenyta, har man en af hufvudstadens mest storartade utsiktspunkter (se pl. 10). Behållaren, som är af järnplåt, cylindrisk med fritt hängande sferisk botten, är uppställd på 22 konsolformiga, kring omkretsen anbringade stöd, hvilka hvila på en krans af granit, ocli rymmer 104 kbm. vatten. Dess högsta vattenyta ligger 80,5 0 ni. öfver slusströskeln ocli således 23,6 0 m. högre än beliållarnes i Arstalunden. I tornbyggnaden finnas, förutom källareutrymmen ocli förvaringsrum, en bostadslägenhet om 2 rum ocli kök för maskini-sten-tillsyningsmannen. Elektrisk vattenståndsmätare med visaretaflor i bostaden ocli maskinrummet är anordnad. Kostnaden för liela anläggningen, däri inberäknade erforderliga rörledningar och ventiler, uppgår till omkring 149,000 kronor.
Rörnätet.
Dess utsträckning var vid 1896 års början 169,532 m., oberäknadt servisledningar till husen, eller omkring 17 svenska mil, med 1,067 af-stängiiingsventiler, 1,300 brandposter, 70 vattenkastare, 70 urinkurar, 9 dricks-brunnar, 3 vattenkonster. Gatuledningarna, hvilkas diameter växlar mellan 58 och 10 cm. rör, äro i allmänhet nedlagda till 1,8 m. djup. De äro ut-
