STOCKHOLMS BELYSNINGS YEE K.
395
De båda andra sliderna arbeta alltid med samma fyllningsgrad. Lagren omkring svänghjulen äro försedda med vattenkylning, anordnad på det sätt, att kondensorn suger kallvatten genom i lagerskålarnas baksidor insmälta kopparrör.
Den större maskinen, som uppsattes 1895, är levererad af Motala verkstads nyä aktiebolag. Den är likaledes en tripple-expansionsmaskin med trenne vefvar i 120° vinkel mot hvarandra. Dess cylindrar hafva respektive 460, 750 ocli 1,210 mm. diameter och slagets längd är 910 mm. Yid 11—12 atmosferers öfvertryck, 100 hvarf per minut och normal fyllning-
utvecklar maskinen en effekt af 500 effektiva hkr. samt vid maximiångfyll-ning 640 effektiva hkr. I konstruktivt hänseende skiljer sig denna maskin från de mindre däri, att ångfördelningen till högtryckscylindern sker medelst fördelnings- ocli expansionsslid af Rider-typ. De öfriga sliderna äro äfven liär planslider och styras af en länkrörelse enligt Kings system. Samtliga slider äro balancerade ocli alla slidplan lösa. Regulatorn arbetar äfven här förmedelst ångenergiapparat, men i motsats till hvad fallet är vid de andra maskinerna, regleras liiir samtliga slider af regulatorn. Alla maskinerna arbeta med insprutningskondensatorer, som jämte luftpumpar äro uppsatta i källaren under maskinrummets golf. Hvarje kondensor har tvenne af hvarandra oberoende kallvatteninlopp, nämligen ett för igångsättning, genom

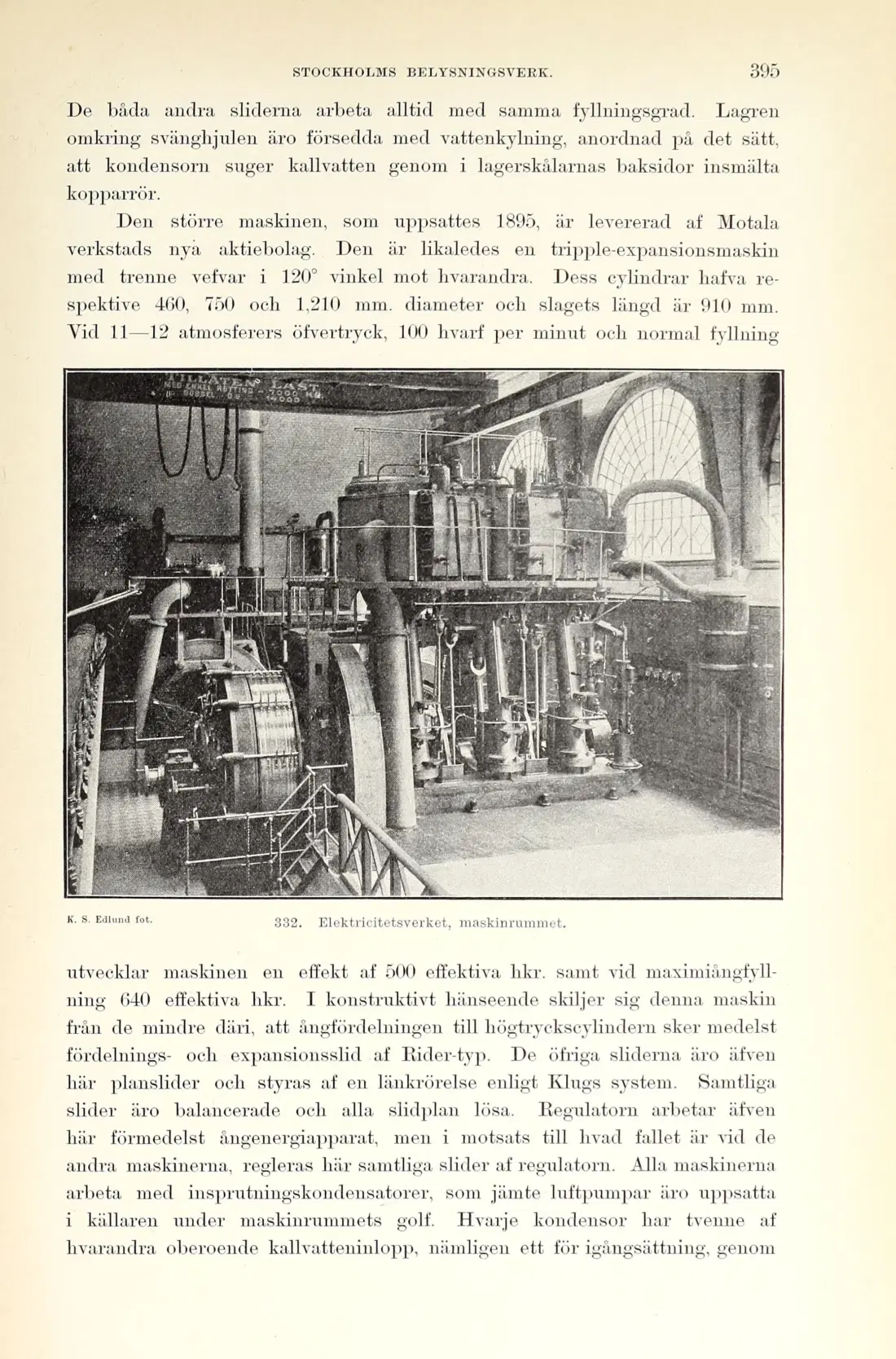

332. Elektricitetsverket, maskinrummet.
K. S. Edlund fot.
