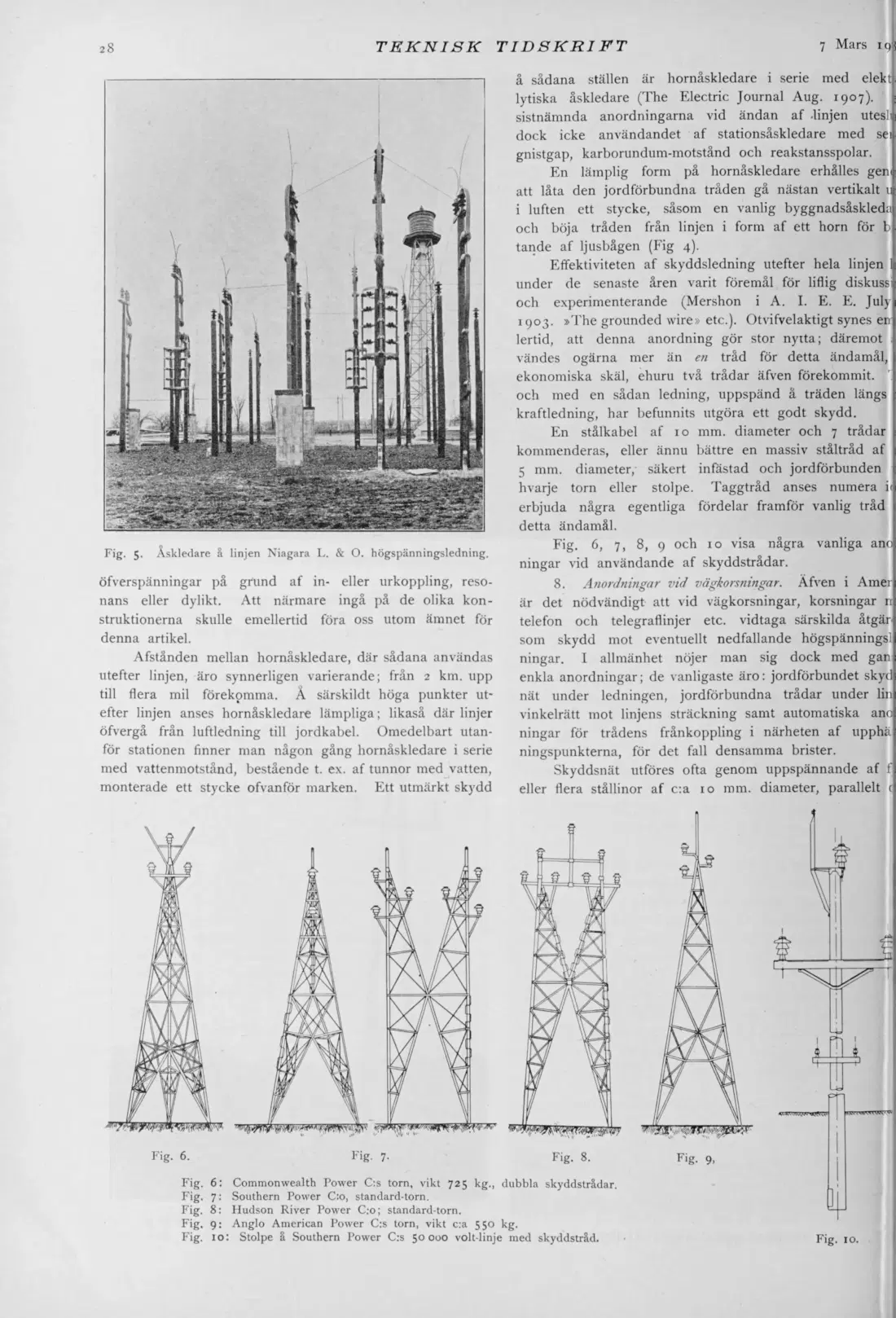

Fig. 5. Åskledare å linjen Niagara L. & O. högspänningsledning.
öfverspänningar på grund af in- eller urkoppling, resonans eller dylikt. Att närmare ingå på de olika konstruktionerna skulle emellertid föra oss utom ämnet för denna artikel.
Afstånden mellan hornåskledare, där sådana användas utefter linjen, äro synnerligen varierande; från 2 km. upp till flera mil förekomma. Å särskildt höga punkter utefter linjen anses hornåskledare lämpliga ; likaså där linjer öfvergå från luftledning till jordkabel. Omedelbart utanför stationen finner man någon gång hornåskledare i serie med vattenmotstånd, bestående t. ex. af tunnor med vatten, monterade ett stycke ofvanför marken. Ett utmärkt skydd
å sådana ställen är hornåskledare i serie med elektj. lytiska åskledare (The Electric Journal Aug. 1907). £
sistnämnda anordningarna vid ändan af -linjen uteslii dock icke användandet af stationsåskledare med sei gnistgap, karborundum-motstånd och reakstansspolar.
En lämplig form på hornåskledare erhålles gen< att låta den jordförbundna tråden gå nästan vertikalt u i luften ett stycke, såsom en vanlig byggnadsåskleda och böja tråden från linjen i form af ett horn för b tande af ljusbågen (Fig 4).
Effektiviteten af skyddsledning utefter hela linjen 1 under de senaste åren varit föremål för liflig diskussi och experimenterande (Mershon i A. I. E. E. July 1903. »The grounded wire» etc.). Otvifvelaktigt synes enlertid, att denna anordning gör stor nytta; däremot vändes ogärna mer än en tråd för detta ändamål, ekonomiska skäl, ehuru två trådar äfven förekommit, och med en sådan ledning, uppspänd å träden längs kraftledning, har befunnits utgöra ett godt skydd.
En stålkabel af 10 mm. diameter och 7 trådar kommenderas, eller ännu bättre en massiv ståltråd af 5 mm. diameter/ säkert infästad och jordförbunden hvarje torn eller stolpe. Taggtråd anses numera i< erbjuda några egentliga fördelar framför vanlig tråd detta ändamål.
Fig. 6, 7, 8, 9 och 10 visa några vanliga ano ningar vid användande af skyddstrådar.
8. Anordningar vid vägkorsningar. Äfven i Amer är det nödvändigt att vid vägkorsningar, korsningar n telefon och telegraflinjer etc. vidtaga särskilda åtgär som skydd mot eventuellt nedfallande högspänningsl ningar. I allmänhet nöjer man sig dock med gan enkla anordningar; de vanligaste äro: jordförbundet skyd nät under ledningen, jordförbundna trådar under lin vinkelrätt mot linjens sträckning samt automatiska ano ningar för trådens frånkoppling i närheten af upphä ningspunkterna, för det fall densamma brister.
Skyddsnät utföres ofta genom uppspännande af f eller flera stållinor af c:a 10 mm. diameter, parallelt c
Fig. 6. Fig. 7. Fig. 8. Fig. 9,
Fig. 6: Commonwealth Power C:s torn, vikt 725 kg., dubbla skyddstrådar. Fig. 7 : Southern Power C:o, standard-torn.
Fig. 8: Hudson River Power C:o; standard- torn.
Fig. 9: Anglo American Power C:s torn, vikt c:a 550 kg.
Fig. 10: Stolpe å Southern Power C:s 50000 volt-linje med skyddstråd.
