vätskan utvecklade pressen en kraft af 40’ x 10 = j 6 000 kg. De veckade sidoväggarne utgjordes af 2,5 mm. tjocka järnplåtremsor, öfverdragna på insidan af en med kautschuk impregnerad linneduk af 1,5 mm. tjocklek. Sedan trycket afstängts, belastades den öfre plattan och sjönk då för mindre än 16 kg., d. v. s. mindre än en tusendel af pressens tryckkraft. Detta försök visar, att friktionen i de veckade väggarne icke öfverstiger 0,1 , medan vid kolf-

pressar friktionen i kolfpackningen ofta öfverstiger 3 % af totala kraftbeloppet.

Fig. 12.

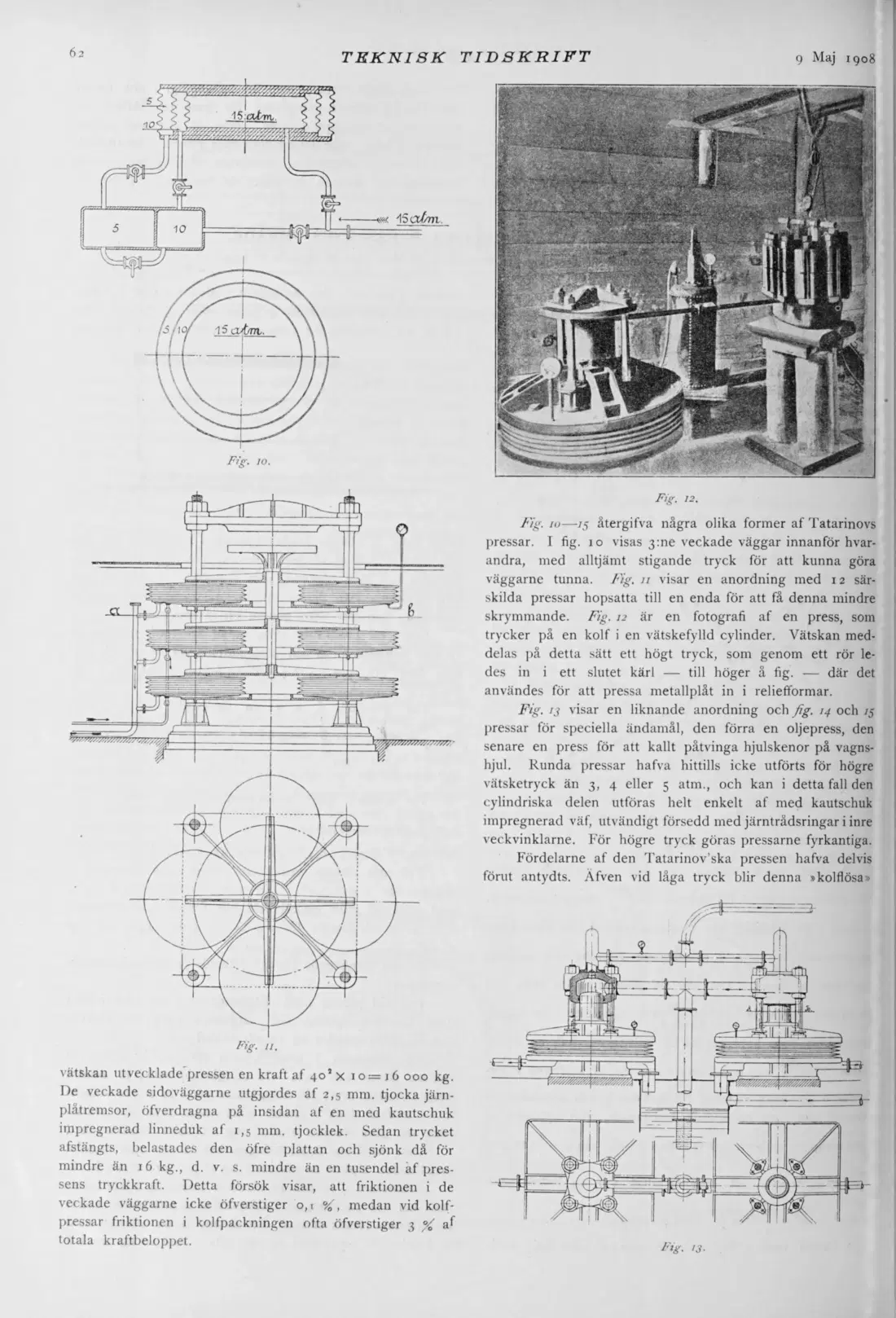

lig. 10 — 75 återgifva några olika former af Tatarinovs pressar. I fig. 10 visas 3:ne veckade väggar innanför hvarandra, med alltjämt stigande tryck för att kunna göra väggarne tunna. Fig. 11 visar en anordning med 1 2 särskilda pressar hopsatta till en enda för att få denna mindre skrymmande. Fig. 12 är en fotografi af en press, som trycker på en kolf i en vätskefylld cylinder. Vätskan meddelas på detta sätt ett högt tryck, som genom ett rör ledes in i ett slutet kärl — till höger å fig. — där det användes för att pressa metallplåt in i relieffbrmar.

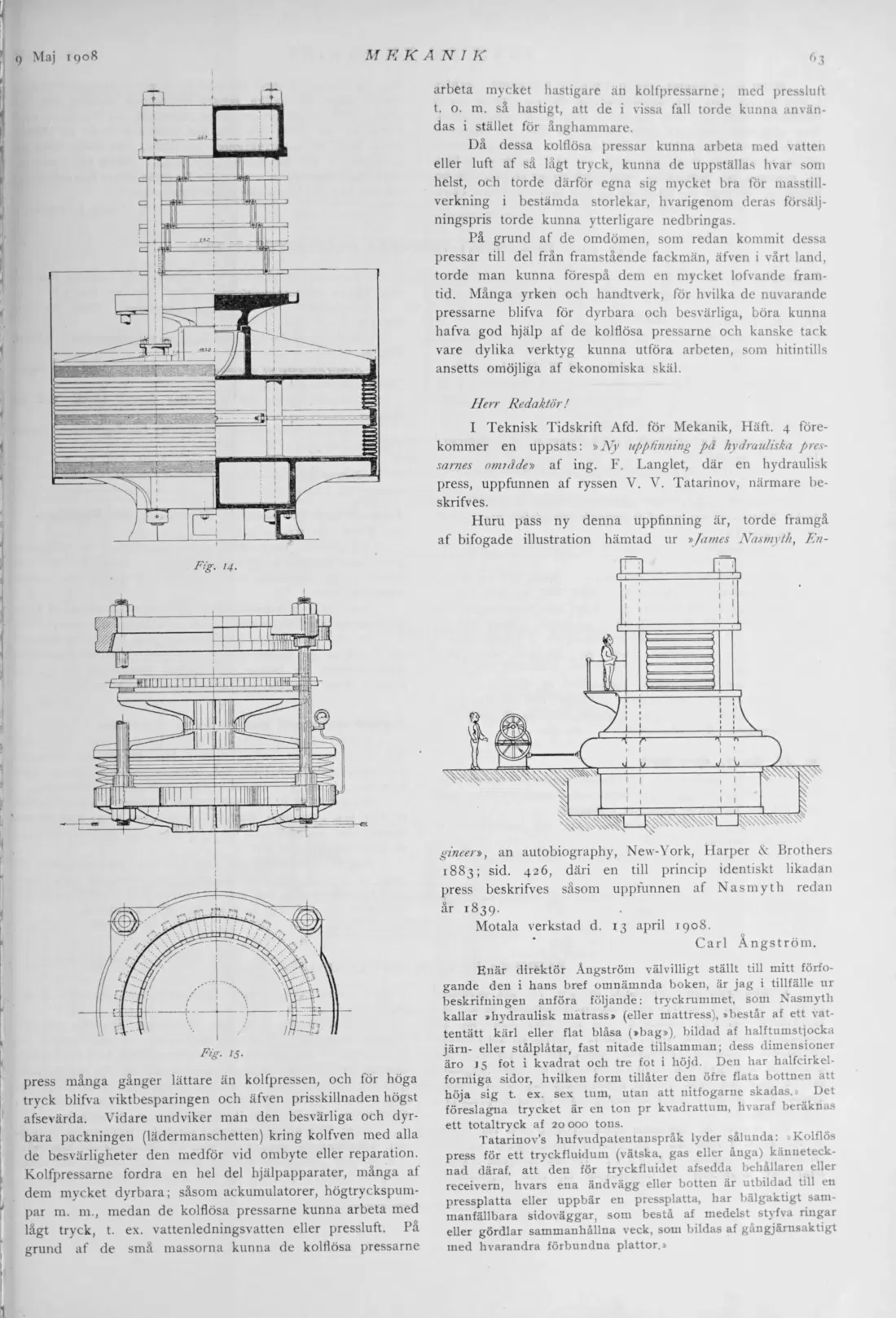

Fig. 13 visar en liknande anordning och fig. 14 och 15 pressar för speciella ändamål, den förra en oljepress, den senare en press för att kallt påtvinga hjulskenor på vagnshjul. Runda pressar hafva hittills icke utförts för högre vätsketryck än 3, 4 eller 5 atm., och kan i detta fall den cylindriska delen utföras helt enkelt af med kautschuk impregnerad väf, utvändigt försedd med järntrådsringar i inre veckvinklarne. För högre tryck göras pressarne fyrkantiga.

Fördelarne af den Tatarinov’ska pressen hafva delvis förut antydts. Äfven vid låga tryck blir denna »kolflösa»
