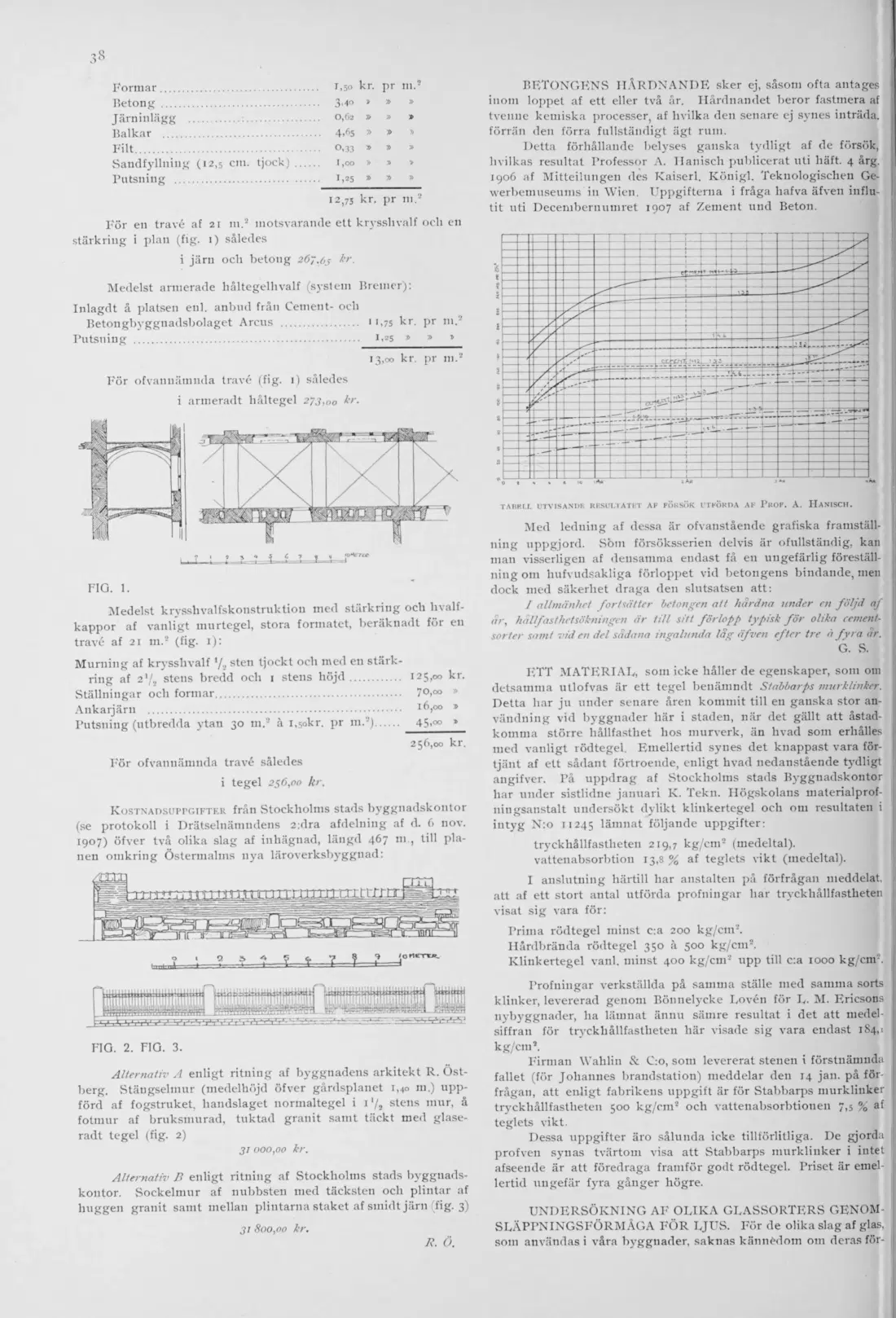

Sida 58
Formar . L5° kr. Pr ln-2
Betong . 3'4° » » »
Järn inlägg . 0,62 » » »
Balkar . 4/’S » » »
Filt . °-33 » » »
Sandfyllning (12,5 cm. tjock) . r,oo » » v
Putsning . L25 » » »
12,75 kr. pr m.B
För en travé af 21 m.2 motsvarande ett krysshvalf och en stärkring i plan (fig. 1) således
i järn ocli betong 2öy./>s kr.
Medelst armerade håltegelhvalf (system Bremer):
Inlagdt å platsen enl. anbud från Cement- och
Betongbyggnadsbolaget Arcus . 1 1,75 kr. pr m.2
Putsning . 1 * » »
13,00 kr. pr m.2
För ofvannämnda travé (fig. 1) således i armeradt håltegel 273,00 hr.
FIG. 1.
Medelst krysshvalfskonstruktion med stärkring och livalfkappor af vanligt murtegel, stora formatet, beräknadt för en travé af 21 m.2 (fig. 1):
Murning af krysshvalf V2 sten tjockt och med en stärk-
ring af 2 1/2 stens bredd och 1 stens höjd . 125,00 kr.
Ställningar och formar . 7°.°° »
Ankarjärn . 16,00 »
Putsning (utbredda ytan 30 m.2 å 1,50kr. pr m.2) . 45'°° *
256,00 kr.
För ofvannämnda travé således
i tegel 256,00 kr.
Kostnadsuppgifter från Stockholms stads byggnadskontor (se protokoll i Drätselnämndens 2:dra afdelning af d. 6 nov. 1907) öfver två olika slag af inhägnad, längd 467 m., till planen omkring Östermalms nya läroverksbyggnad:
FIG. 2. FIG. 3.
Alternativ A enligt ritning af byggnadens arkitekt R. Östberg. Stängselmur (medelhöjd öfver gårdsplanet 1,40 m.) uppförd af fogstruket, handslaget normaltegel i iV2 stens mur, å fotmur af bruksmurad, tuktad granit samt täckt med glaseradt tegel (fig. 2)
31 000,00 hr.
Alternativ B enligt ritning af Stockholms stads bygguadskoutor. Sockelmur af nubbsten med täcksten och plintar af huggen granit samt mellan plintarna staket af smidtjärn (fig. 3)
BET0NGP1NS HÅRDNANDE sker ej, såsom ofta antages inom loppet af ett eller två år. Hårdnandet beror fastmera af tveune kemiska processer, af hvilka den senare ej synes inträda, förrän den förra fullständigt ägt rum.
Detta förhållande belyses ganska tydligt af de försök, hvilkas resultat Professor A. Hanisch publicerat uti häft. 4 årg. 1906 af Mitteilungen des Kaiserl. Königl. Teknologischen Gewerbemuseums in Wien. Uppgifterna i fråga hafva äfven influtit uti Decembernumret 1907 af Zement und Beton.
TARP.LL UTVISANDE RESULTATKT AF FÖRSÖK UTFÖRDA AF Pl!OF. A. HaNISCH.
Med ledning af dessa är ofvanstående grafiska framställning uppgjord. Söm försöksserien delvis är ofullständig, kan man visserligen af densamma endast få en ungefärlig föreställning om hufvudsakliga förloppet vid betongens bindande, men dock med säkerhet draga den slutsatsen att:
I allmänhet fortsätter betongen att hårdna under en följd af år, hållfasthet sökningen är till sitt förlopp typisk för olika cementsorter samt vid en del sådana ingalunda låg äfven efter tre a fyra år.
G. S.
ETT MATERIAL, som icke håller de egenskaper, som om detsamma utlofvas är ett tegel benämndt Stabbarps murklinker. Detta har ju under senare åren kommit till en ganska stor användning vid byggnader här i staden, när det gällt att åstad-.; komma större hållfasthet hos murverk, än livad som erhålles med vanligt rödtegel. Emellertid synes det knappast vara förtjänt af ett sådant förtroende, enligt hvad nedanstående tydligt angifver. På uppdrag af Stockholms stads Byggnadskontor liar under sistlidne januari K. Tekn. Högskolans materialprofniugsanstalt undersökt dylikt klinkertegel och om resultaten i intyg N:o 11245 lämnat följande uppgifter:
tryckhållfastheten 219,7 kg/cm2 (medeltal), vattenabsorbtion 13,8 % af teglets vikt (medeltal).
I anslutning härtill har anstalten på förfrågan meddelat, att af ett stort antal utförda profningar har tryckhållfastheten visat sig vara för:
Prima rödtegel minst c:a 200 kg/cm2.
Hårdbrända rödtegel 350 å 500 kg/cm2.
Klinkertegel vanl. minst 400 kg/cm2 upp till c:a 1000 kg/cm2.
Profningar verkställda på samma ställe med samma sorts klinker, levererad genom Bönnelycke Eovén för E, M. Ericsons nybyggnader, ha lämnat ännu sämre resultat i det att medelsiffran för tryck hållfastheten här visade sig vara endast 184,1 kg/cm2.
Firman Wahlin & C:o, som levererat stenen i förstnämnda fallet (för Johannes brandstation) meddelar den 14 jan. på förfrågan, att enligt fabrikens uppgift är för Stabbarps murklinker tryckhållfastheten 500 kg/cm2 och vattenabsorbtionen 7,5 % af teglets vikt.
Dessa uppgifter äro sålunda icke tillförlitliga. De gjorda j profven synas tvärtom visa att Stabbarps murklinker i intet afseende är att föredraga framför godt rödtegel. Priset är emellertid ungefär fyra gånger högre.

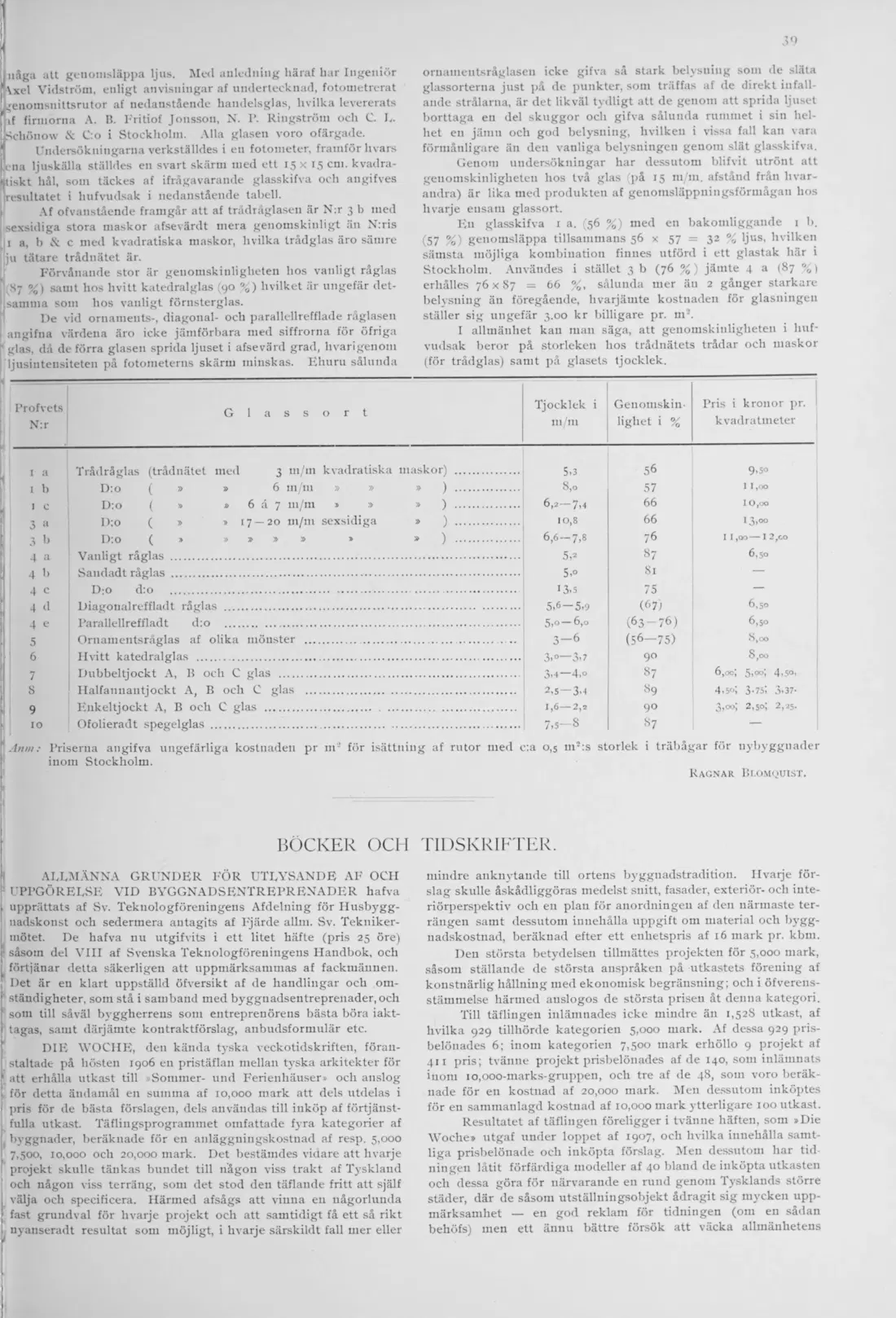

UNDERSÖKNING AF OUIKA GLASSORTERS GENOM- SLÄPPNINGSFÖRMÅGA FÖR LJUS. För de olika slag af glas, som användas i våra byggnader, saknas kännedom om deras för- .1
