Sida 335
BIOGRAFIER.
ERNST DANIELSON.
333
fas, hvilket vid den fasförskjutning som här kommer ifråga, motsvarar 100 hästkrafter.
För den elektriska energiens omsättning till högre spänning finnas tre transformatorer, däraf två för kraft och en för ljus. Omsättningskoefficienten hos transformatorerna är 37. 1, hvilket gifver åt kraftsystemet en spänning pr fas af cirka 5 500 volt.
Instrumenteringen är anordnad på två hvita marmortaflor med ampéremätare, voltmätare, faslampor för maskinernas hopkoppling i parallell, säkerhetsapparater och wattmätare.

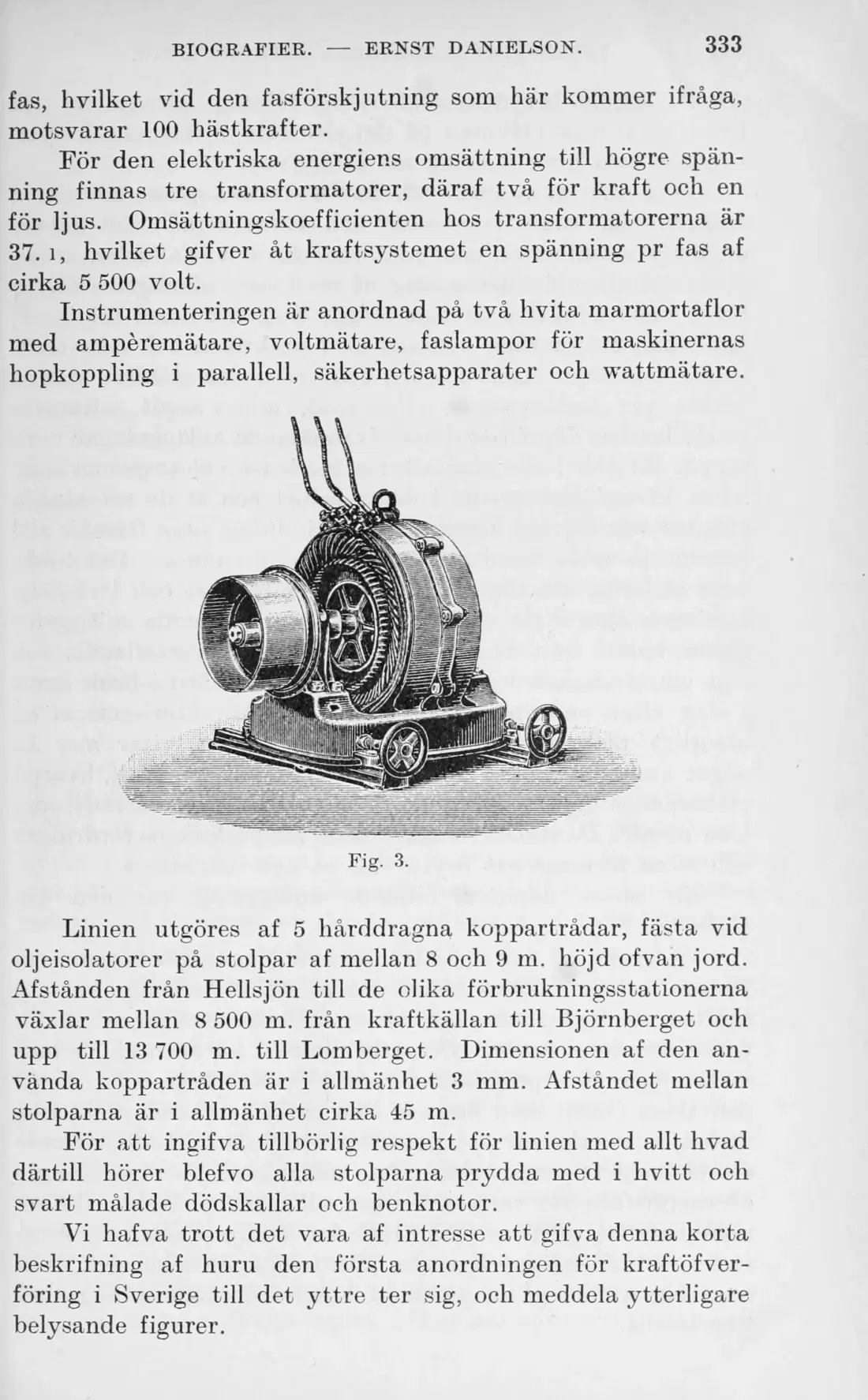

Fig. 3.
Linien utgöres af 5 hårddragna koppartrådar, fästa vid oljeisolatorer på stolpar af mellan 8 och 9 m. höjd ofvan jord. Afstånden från Hellsjön till de olika förbrukningsstationerna växlar mellan 8 500 m. från kraftkällan till Björnberget och upp till 13 700 m. till Lomberget. Dimensionen af den använda koppartråden är i allmänhet 3 mm. Afståndet mellan stolparna är i allmänhet cirka 45 m.
rör att ingifva tillbörlig respekt för linien med allt hvad därtill hörer blefvo alla stolparna prydda med i hvitt och svart målade dödskallar och benknotor.
Vi hafva trott det vara af intresse att gifva denna korta beskrifning af huru den första anordningen för kraftöfverföring i Sverige till det yttre ter sig, och meddela ytterligare belysande figurer.
