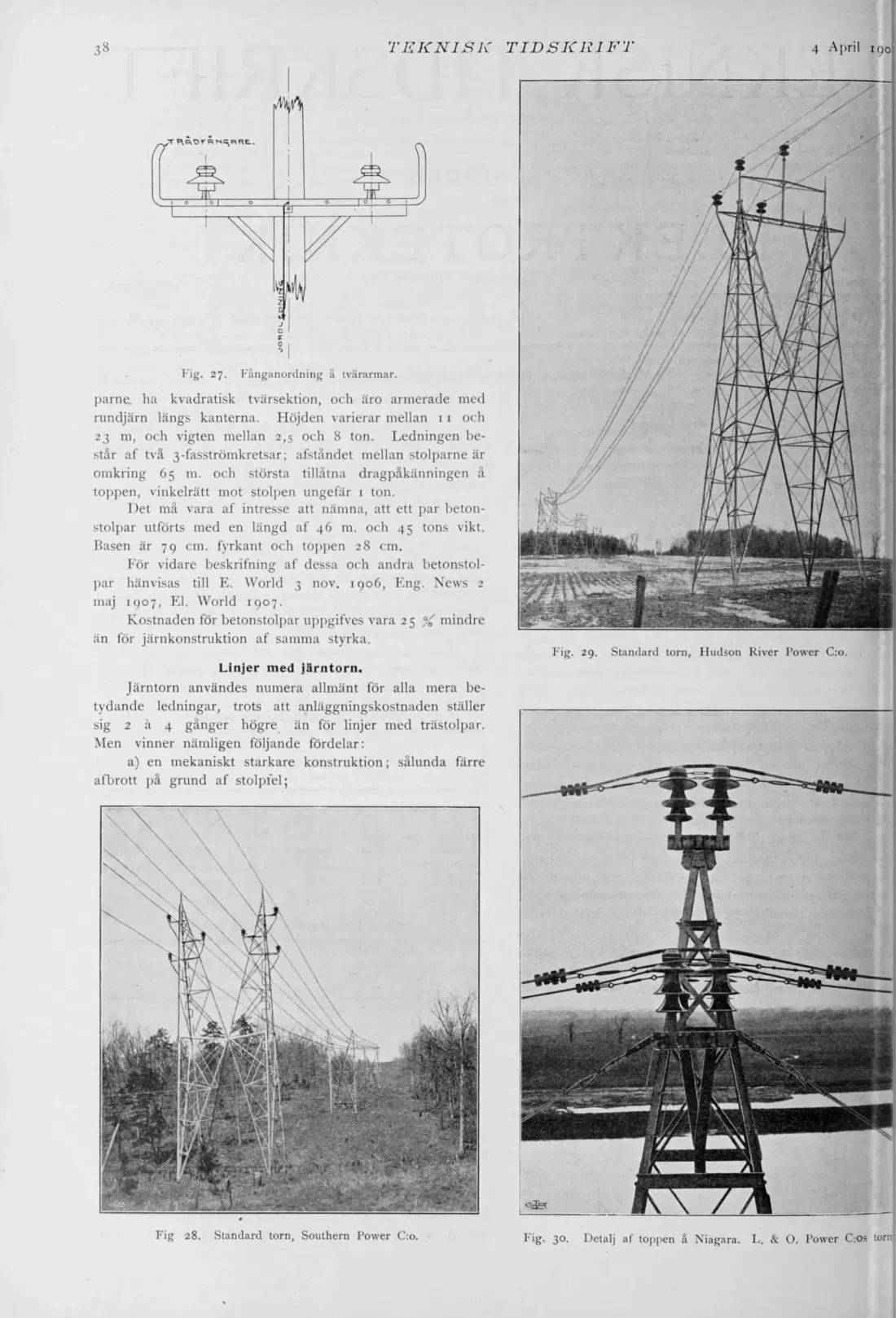

Fig. 27. Fånganordning å tvärarmar.

parnet ha kvadratisk tvärsektion, och äro armerade med rundjärn längs kanterna. Höjden varierar mellan 1 1 och 23 m, och vigten mellan 2,5 och 8 ton. Ledningen består af två 3 -fasströmkretsar; afståndet mellan stolparne är omkring 65 m. och största tillåtna dragpåkänningen å toppen, vinkelrätt mot stolpen ungefär 1 ton.

Det må vara af intresse att nämna, att ett par betonstolpar utförts med en längd af 46 m. och 45 tons vikt. Rasen är 79 cm. fyrkant och toppen 28 cm.

För vidare beskrifning af dessa och andra betonstolpar hänvisas till E. World 3 nov. 1906, Eng. News 2 maj 1907, El. World 1907.

Kostnaden för betonstolpar uppgifves vara 25 °4 mindre än för järnkonstruktion af samma styrka.

Linjer med järntorn.

Järntorn användes numera allmänt för alla mera betydande ledningar, trots att anläggningskostnaden ställer sig 2 å 4 gånger högre än för linjer med trästolpar. Men vinner nämligen följande fördelar:

a) en mekaniskt starkare konstruktion ; sålunda färre afbrott på grund af stolpfel;

Fig. 29. Standard torn, Hudson River Power C:o.

Fig 28, Standard torn, Southern Power C:o.

Fig- 3°- Detalj af toppen å Niagara. L. & O. Power C:Os torn
