MEKANIK
59
Att eldrörspannorna med sina stora vattenrum äro itt föredraga framför vattenrörpannorna, i synnerhet där ingbehofvet ofta varierar, synes man också hafva insett, och öfverallt vid järnverk, bryggerier, pappersfabriker och dylika, återfinner man eldrörspannorna.

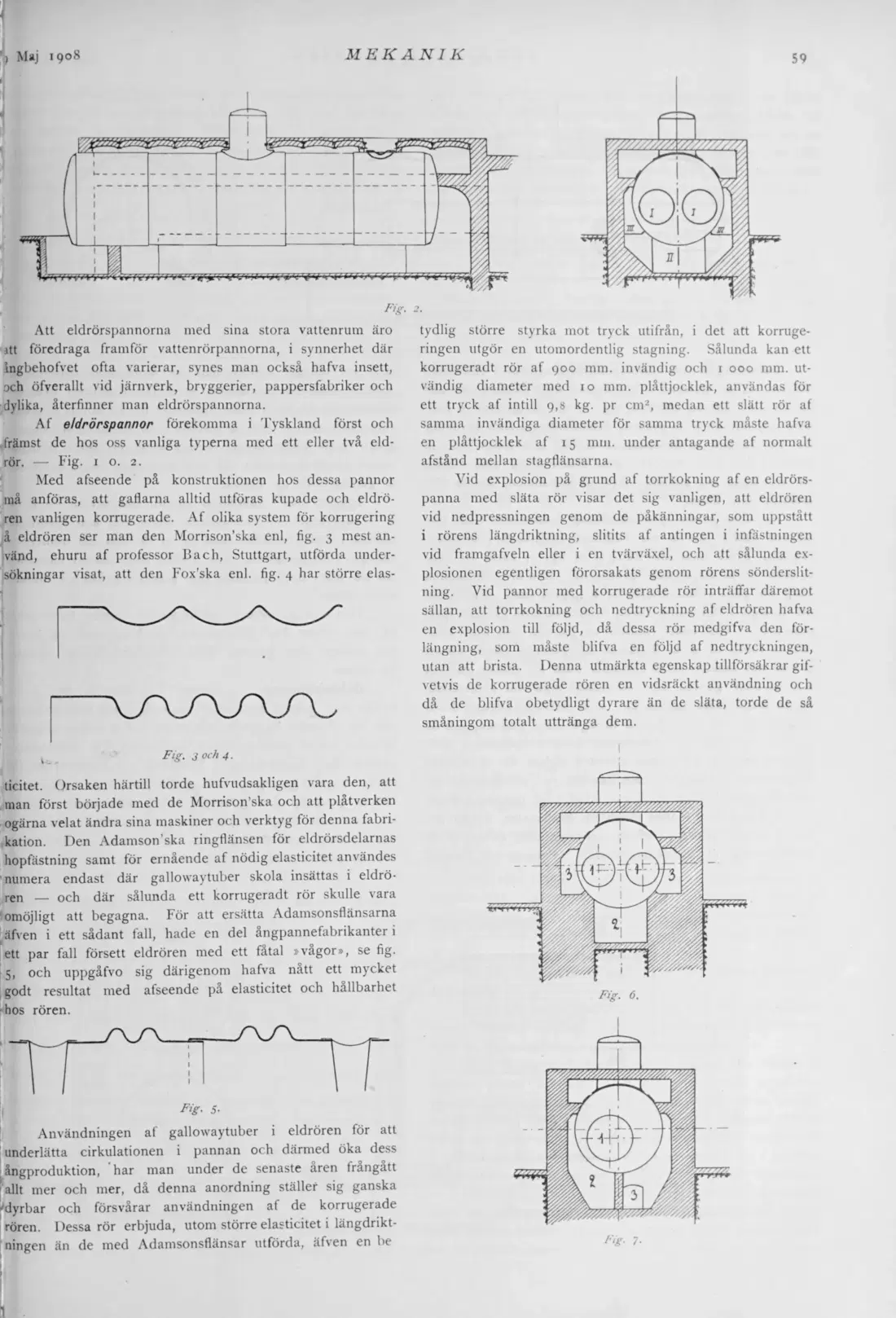

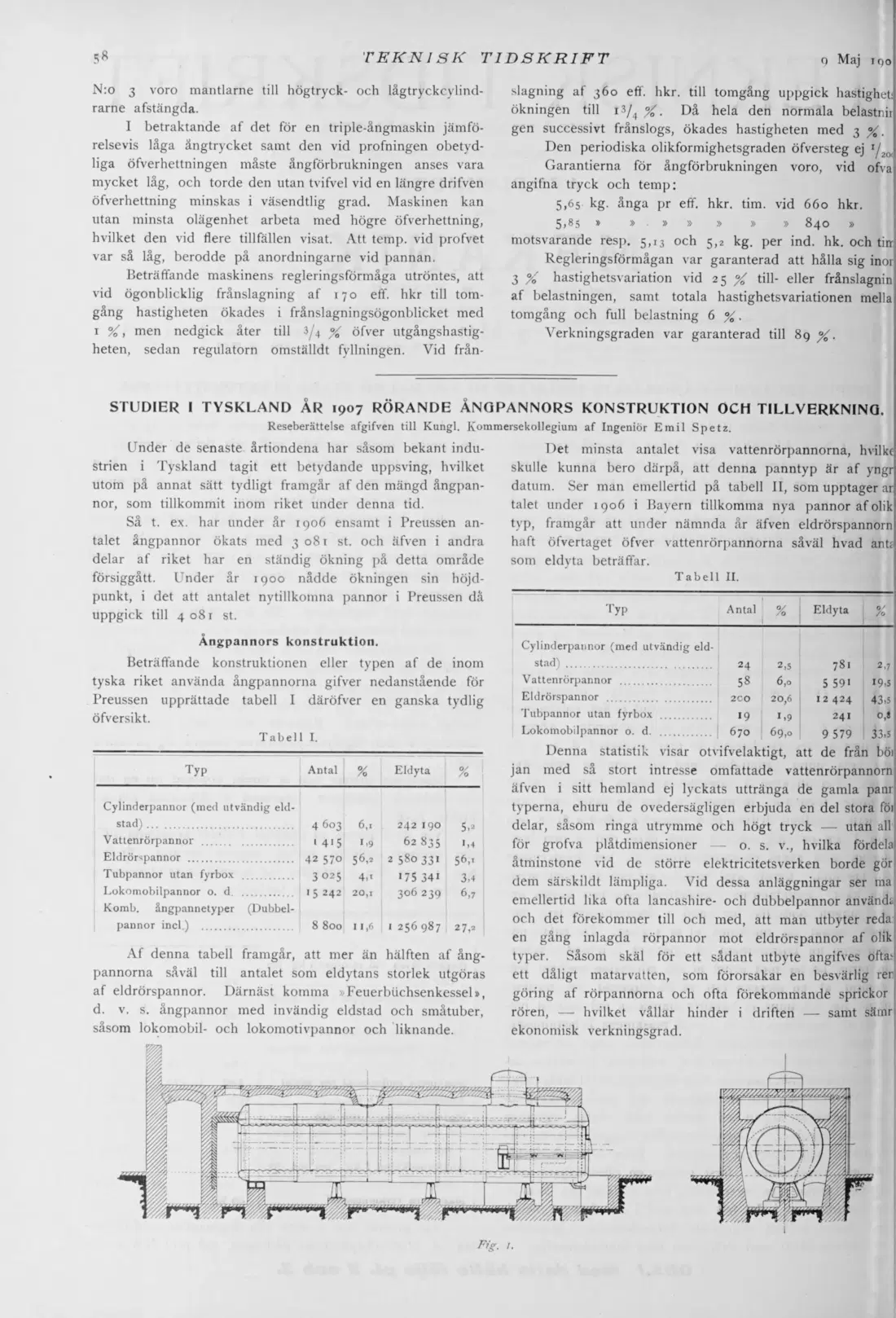

Af eldrörspannor förekomma i Tyskland först och främst de hos oss vanliga typerna med ett eller två eldrör. — Fig. i o. 2.
Med afseende på konstruktionen hos dessa pannor må anföras, att gaflarna alltid utföras kupade och eldrören vanligen korrugerade. Af olika system för korrugering å eldrören ser man den Morrison’ska enl, fig. 3 mest använd, ehuru af professor Bach, Stuttgart, utförda undersökningar visat, att den Fox’ska enl. fig. 4 har större elas-
Fig. 3 och 4 .
ticitet. Orsaken härtill torde hufvudsakligen vara den, att man först började med de Morrison’ska och att platverken ogärna velat ändra sina maskiner och verktyg för denna fabrikation. Den Adamsonska ringflänsen för eldrörsdelarnas hopfästning samt för ernående af nödig elasticitet användes numera endast där gallowaytuber skola insättas i eldrören — och där sålunda ett korrugeradt rör skulle vara omöjligt att begagna. För att ersätta Adamsonsflänsarna äfven i ett sådant fall, hade en del angpannefabrikanter i ett par fall försett eldrören med ett fåtal »vågor», se fig. 5, och uppgåfvo sig därigenom hafva natt ett mycket godt resultat med afseende pa elasticitet och hållbarhet hos rören.
Användningen af gallowaytuber i eldrören för att underlätta cirkulationen i pannan och därmed öka dess ångproduktion, har man under de senaste aren frångått allt mer och mer, då denna anordning ställer sig ganska ■dyrbar och försvårar användningen at de korrugerade rören. Dessa rör erbjuda, utom större elasticitet i längdriktningen än de med Adamsonsflänsar utförda, äfven en be
tydlig större styrka mot tryck utifrån, i det att korrugeringen utgör en utomordentlig stagning. Sålunda kan ett korrugeradt rör af 900 mm. invändig och 1 000 mm. utvändig diameter med 10 mm. plåttjocklek, användas för ett tryck af intill 9,8 kg. pr cm2, medan ett slätt rör af samma invändiga diameter för samma tryck måste hafva en plåttjocklek af 1 5 mm. under antagande af normalt afstånd mellan stagflänsarna.
Vid explosion på grund af torrkokning af en eldrörspanna med släta rör visar det sig vanligen, att eldrören vid nedpressningen genom de påkänningar, som uppstått i rörens längdriktning, slitits af antingen i infästningen vid framgafveln eller i en tvärväxel, och att sålunda explosionen egentligen förorsakats genom rörens sönderslitning. Vid pannor med korrugerade rör inträffar däremot sällan, att torrkokning och nedtryckning af eldrören hafva en explosion till följd, då dessa rör medgifva den förlängning, som måste blifva en följd af nedtryckningen, utan att brista. Denna utmärkta egenskap tillförsäkrar gifvetvis de korrugerade rören en vidsräckt användning och då de blifva obetydligt dyrare än de släta, torde de så småningom totalt uttränga dem.
