Sida 613
TEKNISK TIDSKRIFT
TRETTIOÅTTONDE ÅRGÅNGEN
Stockholm, 1908.
AFDELNINGEN
FÖR
MEKANIK
Redaktör: G. O. M. OLSSON.
Central tryckeriet.
Haft. q
Afd. för Mekanik utkommer andra Lördagen i hvarie månad.
12 SEPT.
Meddelanden rörande Afdelningen sändas till
Ingeniör G. 0. M. OLSSON, Stockholm,
1908
Prenumerationspris, incl. postp., 6 kr. pr. år.
Barnhusgatan 3. Riks- o. Allm. tel. 95 09.
O
Årsmöte med Svenska Teknologföreningens
Afdelning för Mekanik
afhålles lördagen den 24 oktober 1908 å Föreningens lokal, Jakobsgatan 19, Stockholm, enligt följande
Program:
KL w f. m. Mötets öppnande.
1. Val af ny styrelse för år 1909.
2. Diskussion: » Verkstadsorganisation». Inledare: Ingeniör Nils Fredriksson.
(Lunchpaus.)
3. Föredrag: »Lärlings- och verkmästareskolor», af ingeniör T. Sundgren.
4. Diskussion öfver ämne, som å kallelsekorten senare kommer att tillkännagifvas.
Kl. 6,30 e. m. Gemensam middag.
Inledningsföredragen komma att i tryck utsändas före mötet, middagen sker vid mötet.
Anmälan till deltagande i den gemensamma
Styrelsen för Afd. för Mekanik,
OM SVETSNING AF GROFPLÅT.
Af Per Boethius.
(Forts. fr. föreg. n:r).

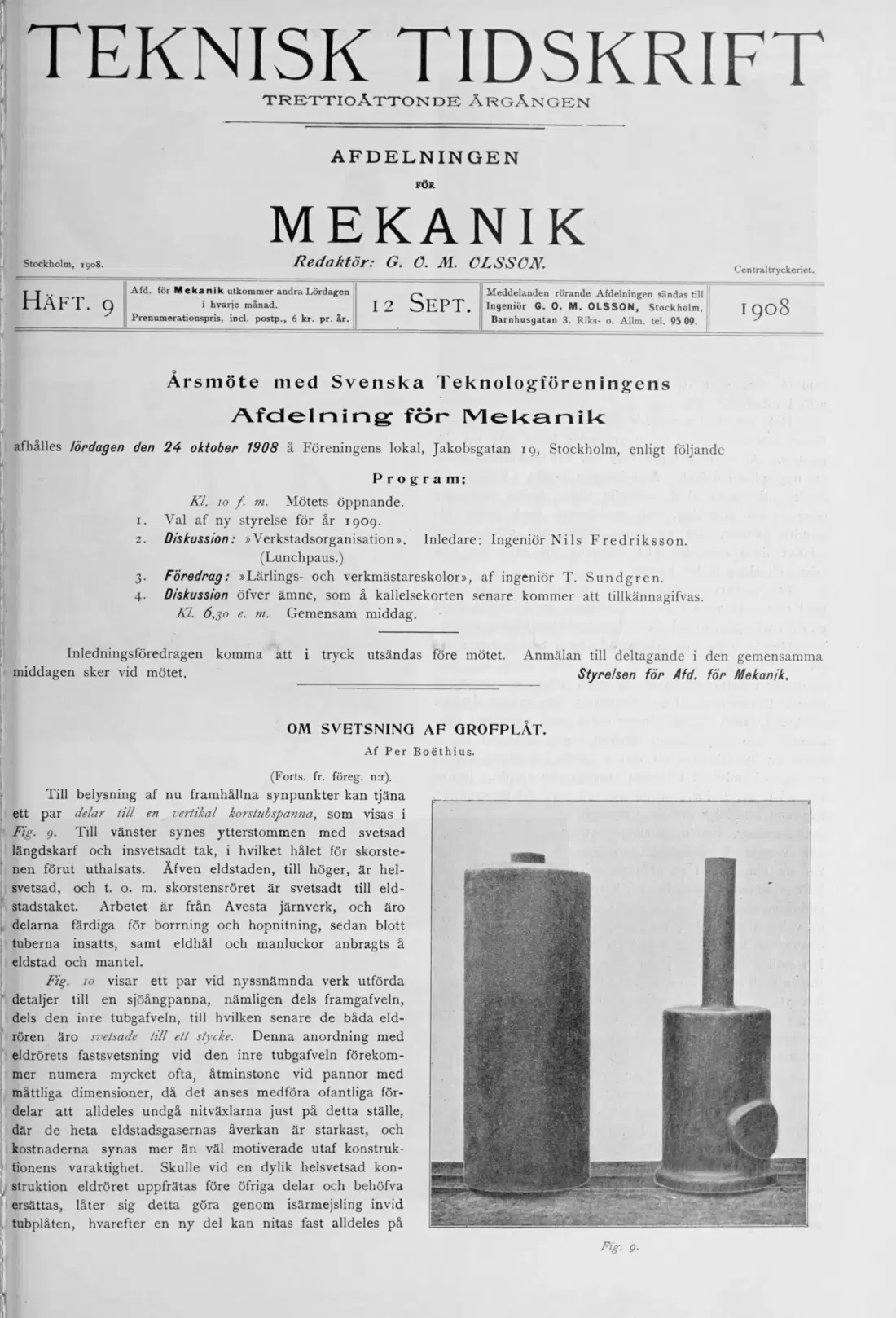

Till belysning af nu framhållna synpunkter kan tjäna ett par delar till en vertikal korstubspa?inat som visas i Fig. g. Till vänster synes ytterstommen med svetsad längdskarf och insvetsadt tak, i hvilket hålet för skorstenen förut uthalsats. Äfven eldstaden, till höger, är helsvetsad, och t. o. m. skorstensröret är svetsadt till eldstadstaket. Arbetet är från Avesta järnverk, och äro delarna färdiga för borrning och hopnitning, sedan blott tuberna insatts, samt eldhål och manluckor anbragts å eldstad och mantel.
Fig. w visar ett par vid nyssnämnda verk utförda detaljer till en sjöångpanna, nämligen dels framgafveln, dels den inre tubgafveln, till hvilken senare de båda eldrören äro svetsade till ett stycke. Denna anordning med eldrörets fastsvetsning vid den inre tubgafveln förekommer numera mycket ofta, åtminstone vid pannor med måttliga dimensioner, då det anses medföra ofantliga fördelar att alldeles undgå nitväxlarna just på detta ställe, där de heta eldstadsgasernas åverkan är starkast, och kostnaderna synas mer än väl motiverade utaf konstruktionens varaktighet. Skulle vid en dylik helsvetsad konstruktion eldröret uppfrätas före öfriga delar och behöfva ersättas, låter sig detta göra genom isärmejsling invid tubplåten, hvarefter en ny del kan nitas fast alldeles på
Fig. 9.
