TEKNISK TIDSKRIFT
io Jan. 1912
S/nAx)n,
i;u/fu
INOICATC3 nit tNSTAk.LMt .ons ro* thc 1 1 000 m a aowh STATlOH t OAM LAHALS.COHOWTS STAT ,OH I T £ ; tMOtCATtS ARO AOS 10 IMS TAllaTiOhS TOR l 1 RLOi t A T 1 Qh o r AOOlTlOHAL TOl .OM t or HAflu åUHlC t* Om < Ht * IGUK At >0* Of LAR C » ANC Oh
IHOlCAttS Th£ PROPOSALS 0> T*t( BQAHQ Of T Ht ta0H"ATTi- 'CARALHOOhS f OA A f(* SHlRCAHAi Aå i I Th( TROLLHAT TiH rtLLS
1HO1CAT eS COLOHlL lAuRLllS RROFOS* l '*LTtRHAT'åfllj 1 0» rik* Shir Cahal rast r h £ <-*nS
PRoriLC Of LOChS tittrrttH TH£ hOLMCH
aRiCKtvofiHS ano Ane/fssjo *

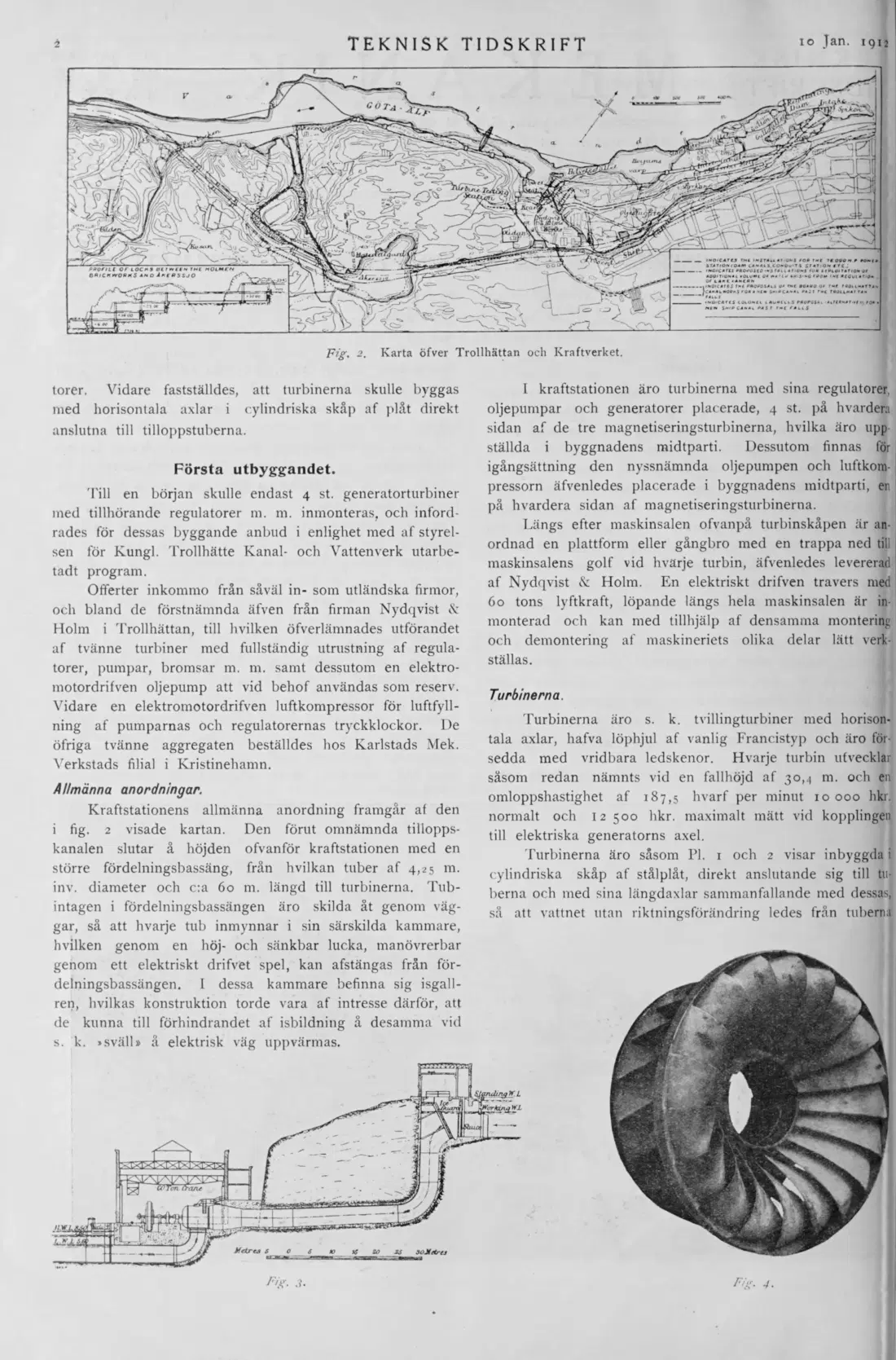

F/g. 2. Karta öfver Trollhättan och Kraftverket.
torer. Vidare fastställdes, att turbinerna skulle byggas med horisontala axlar i cylindriska skåp af plåt direkt anslutna till tilloppstuberna.
Första utbyggandet.
Till en början skulle endast 4 st. generatorturbiner med tillhörande regulatorer m. m. inmonteras, och infordrades för dessas byggande anbud i enlighet med af styrelsen för Kungl. Trollhätte Kanal- och Vattenverk utarbetadt program.
Offerter inkommo från såväl in- som utländska firmor, och bland de förstnämnda äfven från firman Nydqvist & Holm i Trollhättan, till hvilken öfverlämnades utförandet af tvänne turbiner med fullständig utrustning af regulatorer, pumpar, bromsar m. m. samt dessutom en elektromotordrifven oljepump att vid behof användas som reserv. Vidare en elektromotordrifven luftkompressor för luftfyllning af pumparnas och regulatorernas tryckklockor. De öfriga tvänne aggregaten beställdes hos Karlstads Mek. Verkstads filial i Kristinehamn.
Allmänna anordningar.
Kraftstationens allmänna anordning framgår af den i fig. 2 visade kartan. Den förut omnämnda tilloppskanalen slutar å höjden ofvanför kraftstationen med en större fördelningsbassäng, från hvilkan tuber af 4,25 m. inv. diameter och c:a 60 m. längd till turbinerna. Tubintagen i fördelningsbassängen äro skilda åt genom väggar, så att hvarje tub inmynnar i sin särskilda kammare, hvilken genom en höj- och sänkbar lucka, manövrerbar genom ett elektriskt drifvet spel, kan afstängas från fördelningsbassängen. I dessa kammare befinna sig isgallren, hvilkas konstruktion torde vara af intresse därför, att de kunna till förhindrandet af isbildning å desamma vid s. k. »sväll» å elektrisk väg uppvärmas.
I kraftstationen äro turbinerna med sina regulatorer, oljepumpar och generatorer placerade, 4 st. på hvardera sidan af de tre magnetiseringsturbinerna, hvilka äro upp ställda i byggnadens midtparti. Dessutom finnas för igångsättning den nyssnämnda oljepumpen och luftkompressorn äfvenledes placerade i byggnadens midtparti, en på hvardera sidan af magnetiseringsturbinerna.
Längs efter maskinsalen ofvanpå turbinskåpen är anordnad en plattform eller gångbro med en trappa ned til! maskinsalens golf vid hvärje turbin, äfvenledes levererad af Nydqvist & Holm. En elektriskt drifven travers med 60 tons lyftkraft, löpande längs hela maskinsalen är inmonterad och kan med tillhjälp af densamma montering och demontering af maskineriets olika delar lätt verkställas.
Turbinerna.
Turbinerna äro s. k. tvillingturbiner med horisontala axlar, hafva löphjul af vanlig Francistyp och äro försedda med vridbara ledskenor. Hvarje turbin utvecklar såsom redan nämnts vid en fallhöjd af 30,4 m. och en omloppshastighet af 187,5 hvarf per minut 10 000 hkr. normalt och 12 500 hkr. maximalt mätt vid kopplingen till elektriska generatorns axel.
Turbinerna äro såsom Pl. 1 och 2 visar inbyggda i cylindriska skåp af stålplåt, direkt anslutande sig till tuberna och med sina längdaxlar sammanfallande med dessas, så att vattnet utan riktningsförändring ledes från tuberna
T" ig. 3
F/g. 4.
