EN VETENSKAPSÄLSKARES HEM. 283
räknare, som vi här afbilda, inom kort tid vunnit en allmän användning (fig. 181 och 182).
Detta instrument liknar ett vanligt fickur och har ungefär samma storlek som ett sådant. Ena sidan utgöres af en urtafla med en visare, som angifver antalet af stegen; den andre sidan är af metall eller glas, genom hvilket man kan se instrumentets mekanism, hvilken är ytterst enkel. Den består af en vigt S (fig. 182) på ena ändan af en hafstång, som är rörlig omkring en axel A. Med skrufven F begrän-

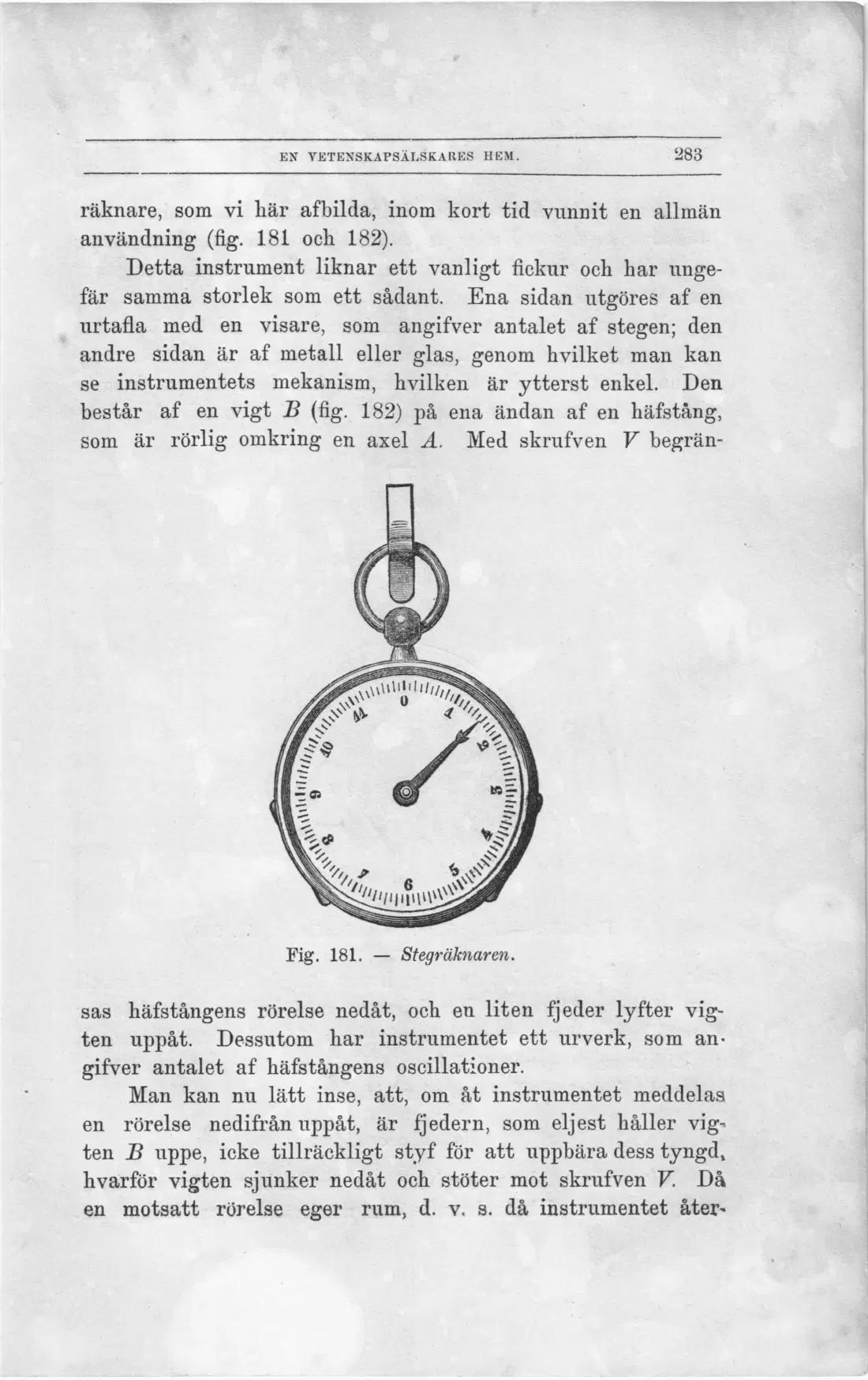

Fig. 181. - Stegräknaren.
sas häfstångens rörelse nedåt, och en liten fjeder lyfter vigten uppåt. Dessutom har instrumentet ett urverk, som angifver antalet af häfstångens oscillationer.
Man kan nu lätt inse, att, om åt instrumentet meddelas en rörelse nedifrån uppåt, är fjedern, som eljest håller vigten B uppe, icke tillräckligt styf för att uppbära dess tyngd» hvarför vigten sjunker nedåt och stöter mot skrufven F. Då en motsatt rörelse eger rum, d. v, s. då instrumentet åter-
