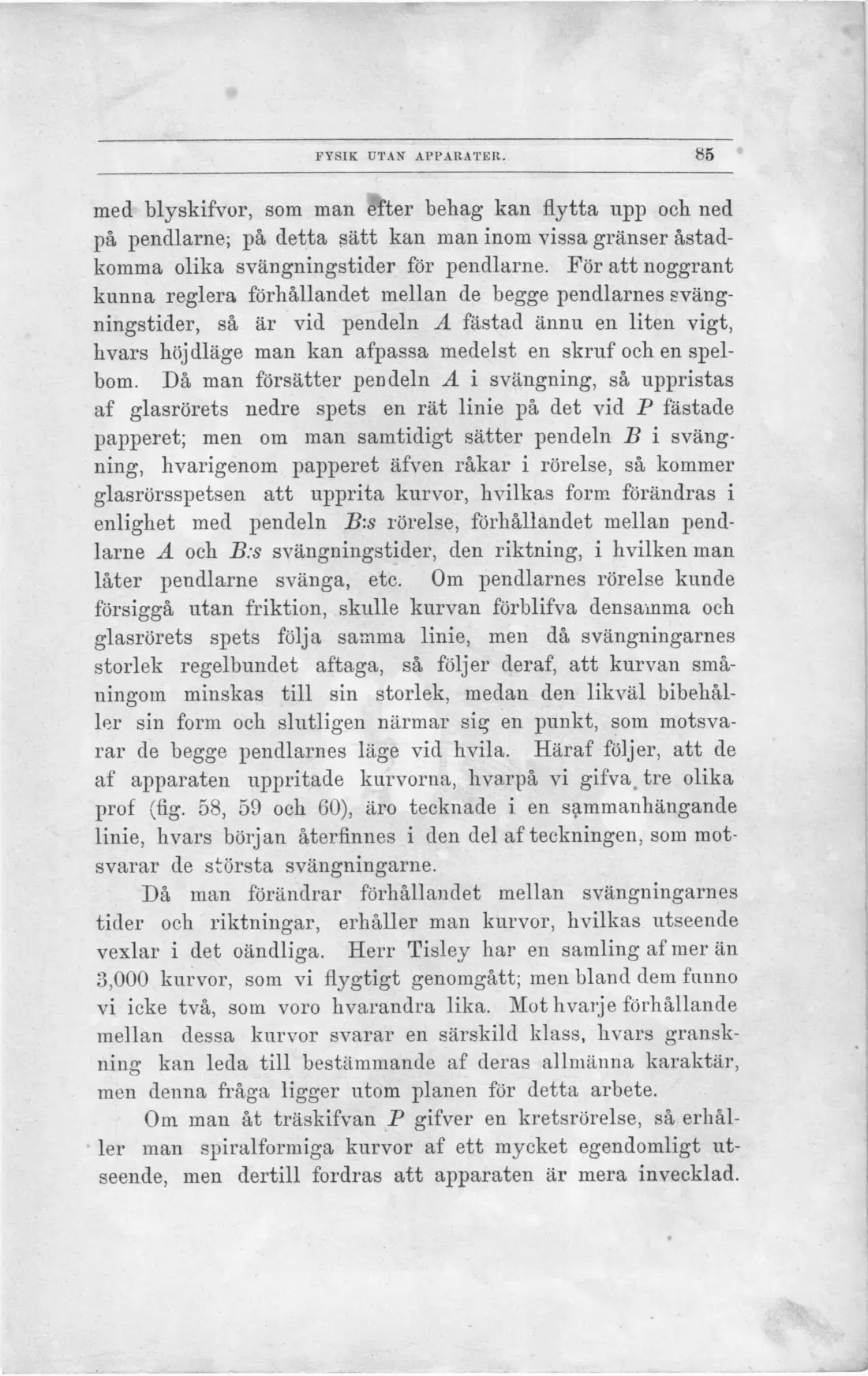

Sida 85
2. Fysik utan apparater
med blyskifvor, som man efter behag kan flytta upp och ned på pendlarne; på detta sätt kan man inom vissa gränser åstadkomma olika svängningstider för pendlarne. För att noggrant kunna reglera förhållandet mellan de begge pendlarnes svängningstider, så är vid pendeln A fästad ännu en liten vigt, hvars höjdläge man kan afpassa medelst en skruf och en spelbom. Då man försätter pendeln A i svängning, så uppristas af glasrörets nedre spets en rät linie på det vid P fästade papperet; men om man samtidigt sätter pendeln S i svängning, hvarigenom papperet äfven råkar i rörelse, så kommer glasrörsspetsen att upprita kurvor, hvilkas form förändras i enlighet med pendeln B:s rörelse, förhållandet mellan pendlarne A och B:s svängningstider, den riktning, i hvilken man låter pendlarne svänga, etc. Om pendlarnes rörelse kunde försiggå utan friktion, skulle kurvan förblifva densamma och glasrörets spets följa samma linie, men då svängningarnes storlek regelbundet aftaga, så följer deraf, att kurvan småningom minskas till sin storlek, medan den likväl bibehåller sin form och slutligen närmar sig en punkt, som motsvarar de begge pendlarnes läge vid hvila. Häraf följer, att de af apparaten uppritade kurvorna, hvarpå vi gifva tre olika prof (fig. 58, 59 och 60), äro tecknade i en sammanhängande linie, hvars början återfinnes i den del af teckningen, som motsvarar de största svängningarne.
Då man förändrar förhållandet mellan svängningarnes tider och riktningar, erhåller man kurvor, hvilkas utseende vexlar i det oändliga. Herr Tisley har en samling af mer än 3,000 kurvor, som vi flygtigt genomgått; men bland dem funno vi icke två, som voro hvarandra lika. Mot hvarje förhållande mellan dessa kurvor svarar en särskild klass, hvars granskning kan leda till bestämmande af deras allmänna karaktär, men denna fråga ligger utom planen för detta arbete.
Om man åt träskifvan P gifver en kretsrörelse, så erhåller man spiralformiga kurvor af ett mycket egendomligt utseende, men dertill fordras att apparaten är mera invecklad.
