Sida 128
4. Sammanbindning

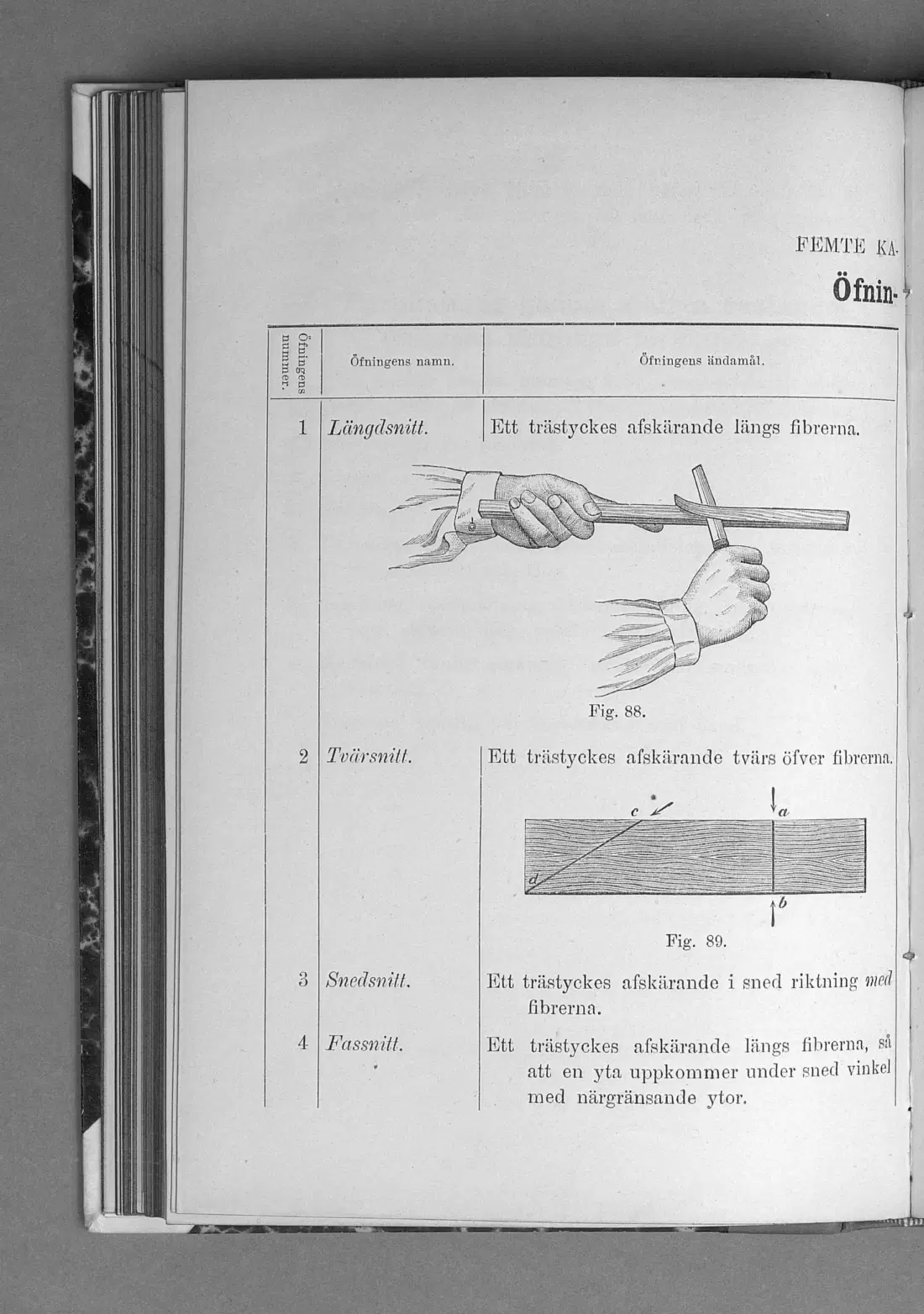

FEMTE i(A. Öfnin- Öfningens Längdsnitt. Tvärsnitt. Snedsnitt. Fassnitt. Öfningens ändamål. E tt trästyckes afskärande längs fibrerna. P ig . 88. E tt trästyckes afskärande tvärs öfver fibrerna. P ig . 89. Ett trästyckes afskärande i sned riktning med fibrerna. E tt trästyckes afskärande längs fibrerna, så att en yta uppkommer under sned vinkel med närgränsande ytor.
