6. Den magiska snurran och gyroskopet

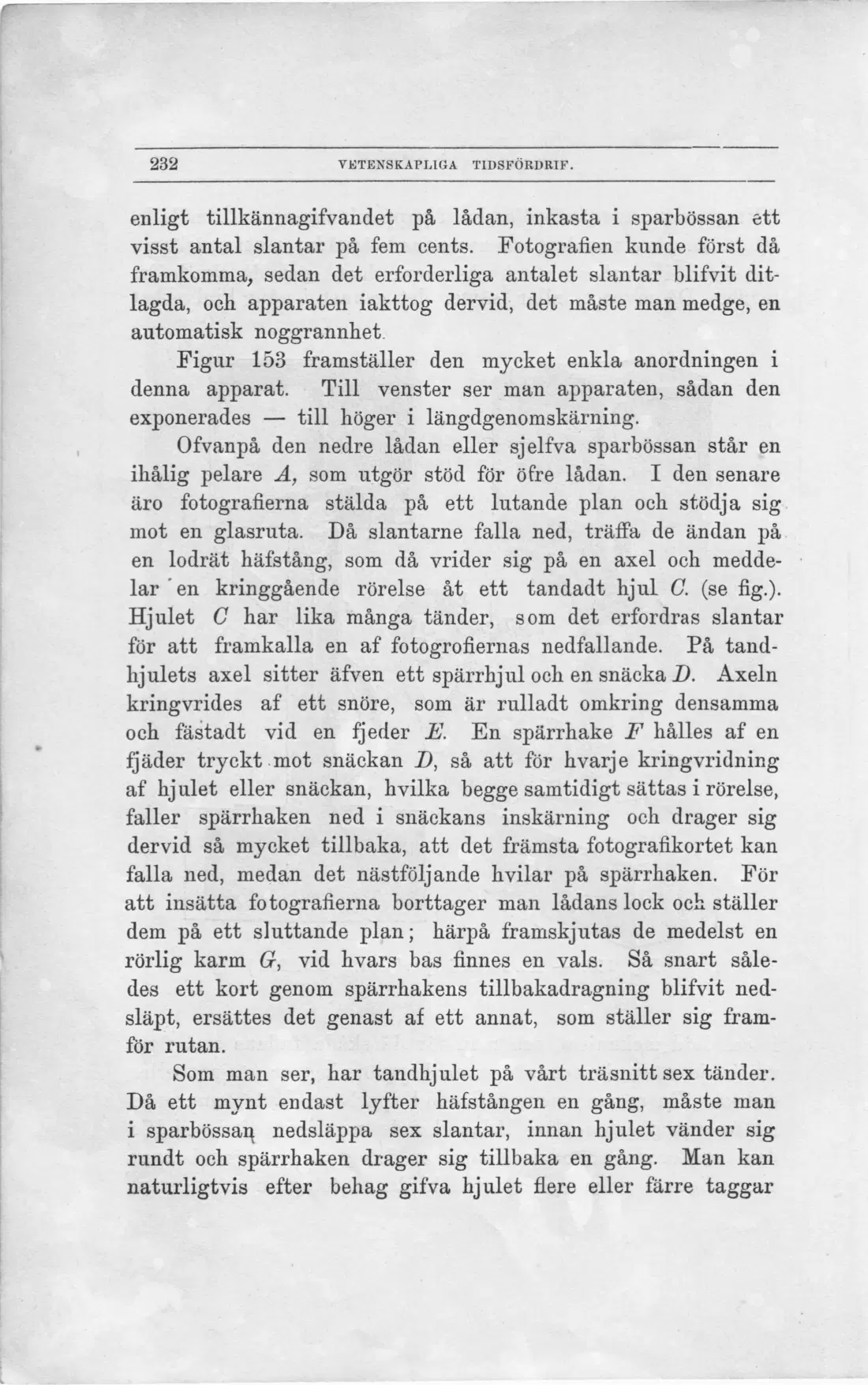

232 VETENSKAPLIGA TIDSFÖRDRIF.
enligt tillkännagifvandet på lådan, inkasta i sparbössan ett visst antal slantar på fem cents. Fotografien kunde först då framkomma; sedan det erforderliga antalet slantar blifvit dit-lagda, och apparaten iakttog dervid, det måste man medge, en automatisk noggrannhet.
Figur 153 framställer den mycket enkla anordningen i denna apparat. Till venster ser man apparaten, sådan den exponerades - till höger i längdgenomskärning.
Ofvanpå den nedre lådan eller sjelfva sparbössan står en ihålig pelare A, som utgör stöd för öfre lådan. I den senare äro fotografierna stälda på ett lutande plan och stödja sig mot en glasruta. Då slantarne falla ned, träffa de ändan på en lodrät hafstång, som då vrider sig på en axel och meddelar ' en kringgående rörelse åt ett tandadt hjul C. (se fig.). Hjulet C har lika många tänder, som det erfordras slantar för att framkalla en af fotogrofiernas nedfallande. På tandhjulets axel sitter äfven ett spärrhjul och en snäcka D. Axeln kringvrides af ett snöre, som är rulladt omkring densamma och fästadt vid en fjeder E. En spärrhake F hålles af en fjäder tryckt mot snäckan D, så att för hvarje kringvridning af hjulet eller snäckan, hvilka begge samtidigt sättas i rörelse, faller spärrhaken ned i snäckans inskärning och drager sig dervid så mycket tillbaka, att det främsta fotografikortet kan falla ned, medan det nästföljande hvilar på spärrhaken. För att insätta fotografierna borttager man lådans lock och ställer dem på ett sluttande plan; härpå framskjutas de medelst en rörlig karm G, vid hvars bas finnes en vals. Så snart således ett kort genom spärrhakens tillbakadragning blifvit ned-släpt, ersattes det genast af ett annat, som ställer sig framför rutan.
Som man ser, har tandhjulet på vårt träsnitt sex tänder. Då ett mynt endast lyfter haf stången en gång, måste man i sparbössa^ nedsläppa sex slantar, innan hjulet vänder sig rundt och spärrhaken drager sig tillbaka en gång. Man kan naturligtvis efter behag gifva hjulet flere eller färre taggar
