10. Ångmaskinen
WATTS ÅNGMASKIN.

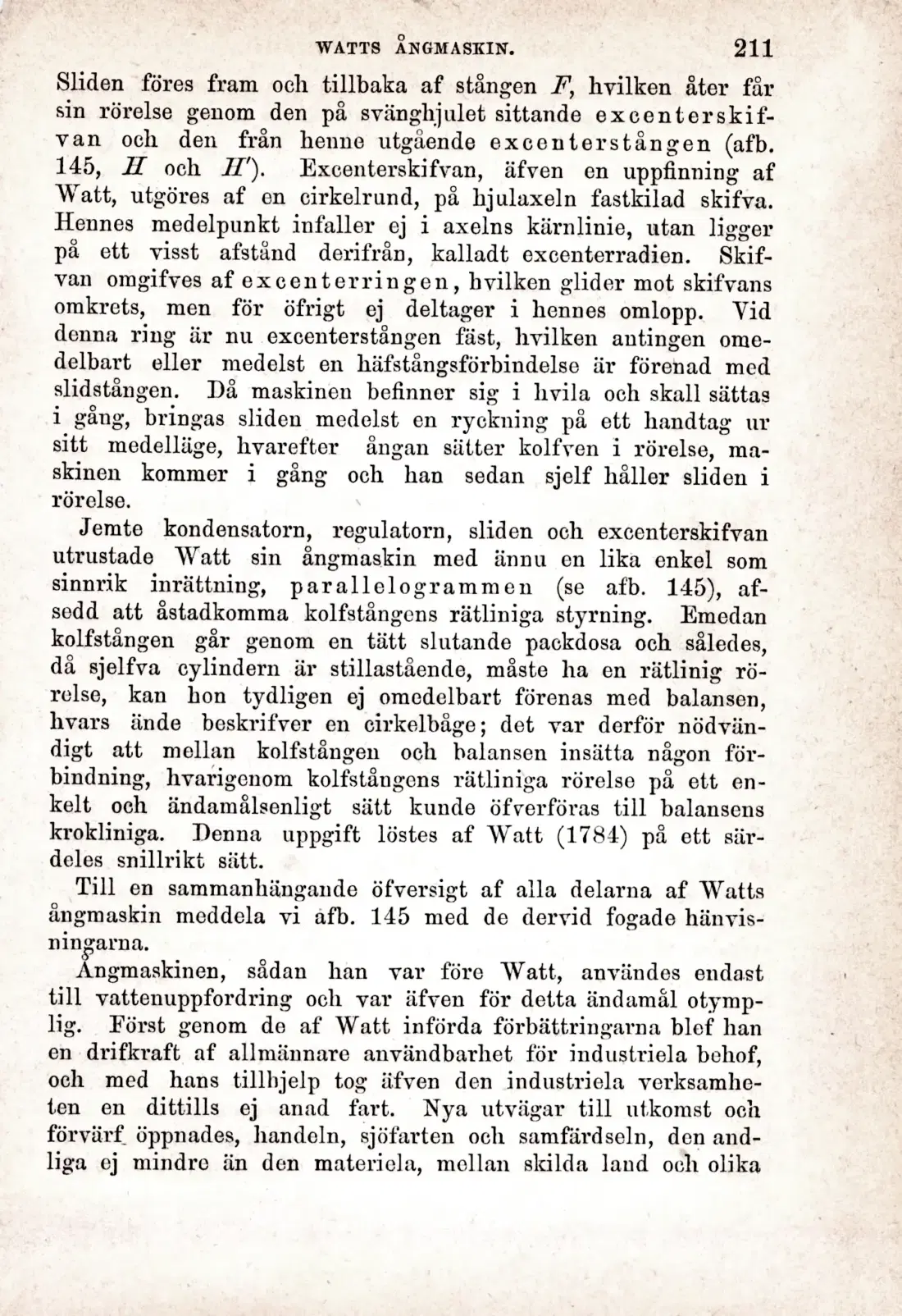

211
Sliden föres fram och tillbaka af stången F, hvilken åter får sin rörelse genom den på svänghjulet sittande excenterskif-van och den från henne utgående excenterstången (afb. 145, H och IF). Excenterskifvan, äfven en uppfinning af Watt, utgöres af en cirkelrund, på hjulaxeln fastkilad skifva. Hennes medelpunkt infaller ej i axelns kärnlinie, utan ligger pa ett visst afstånd derifrån, kalladt excenterradien. Skif-van omgifves af ex c en terrin gen, hvilken glider mot skifvans omkrets, men för öfrigt ej deltager i hennes omlopp. Vid denna ring är nu excenterstången fäst, hvilken antingen omedelbart eller medelst en häfstångsförbindelse är förenad med slidstången. Då maskinen befinner sig i livila och skall sättas i gång, bringas sliden medelst en ryckning på ett handtag ur sitt medelläge, hvarefter ångan sätter kolfven i rörelse, maskinen kommer i gång och han sedan sjelf håller sliden i rörelse.
Jemte kondensatorn, regulatorn, sliden och excenterskifvan utrustade Watt sin ångmaskin med ännu en lika enkel som sinnrik inrättning, parallelogrammen (se afb. 145), af-sedd att åstadkomma kolfstångens rätliniga styrning. Emedan kolfstången går genom en tätt slutande packdosa och således, da sjelfva cylindern är stillastående, måste ha en rätlinig rörelse, kan hon tydligen ej omedelbart förenas med balansen, hvars ände beskrifver en cirkelbåge; det var derför nödvändigt att mellan kolfstången och balansen insätta någon förbindning, hvarigenom kolfstångens rätliniga rörelse på ett enkelt och ändamålsenligt sätt kunde öfverföras till balansens krokliniga. Denna uppgift löstes af Watt (1784) på ett särdeles snillrikt sätt.
Till en sammanhängande öfversigt af alla delarna af Watts ångmaskin meddela vi afb. 145 med de dervid fogade hänvisningarna.
Ångmaskinen, sådan han var före Watt, användes endast till vattenuppfordring och var äfven för detta ändamål otymplig. Först genom de af Watt införda förbättringarna blef han en drifkraft af allmännare användbarhet för industriela behof, och med hans tillhjelp tog äfven den industriela verksamheten en dittills ej anad fart. Nya utvägar till utkomst och förvärf öppnades, handeln, sjöfarten och samfärdseln, den andliga ej mindre än den materiela, mellan skilda land och olika
