13. Telegrafen
märksamhet åt den apparat, med någonting på en gång af urverk och pappersmaskin, som intager större delen af bordets öfre del. Det är den morseska skrif ma skinen. När tråden kommer in från ledningen II, få vi alltså tänka oss honom gående först till åskledaren, derefter till galvanometern och nyckeln, som nu ej står i förbindelse med batteriet, vidare till elektromagneterna och slutligen ned i jorden.
Vi vilja nu litet närmare taga i betraktande de båda huf-vudinstrumenten på telegrafistens bord och först och främst nyckeln (se afb. 228). Han har sitt namn deraf, att den telegraferande med honom öppnar och sluter den från batteriet kommande elektriska strömmen. Emedan detta sker genom en tryckning på honom, snarlik den på en pianotangent, har han äfven namnet tangent. Han hestår af en liäfstång af metall, som är rörlig omkring en horisontal axel. På den främre liksom på den bakre armen finnas små metallnabbar, helst af platina; de kallas vanligen kontakter, oafsedt om de äro i
kontakt med eller beröra någon annan
punkt, och kunna efter omständigheterna tryckas mot lika beskaffade, under dem befintliga kontakter. Kalla vi häfstån-gens främre nabb 1, dess bakre 3 och
228. Morseapparatens nyckel.de grunder liggande 2 Oell 4 8& hvilar
3 pa 4, da nyckeln ej nedtryckes, utan häfstången intager den i afbildningen angifna ställningen. Kontakten 2, städet, står i förbindelse med batteriets ledningstråd. Ledningstråden från den andra stationen står i förbindelse med nyckelns häfstång, medan kontakten 4, klacken, förhindes med skrifmaskinens elektromagneter.

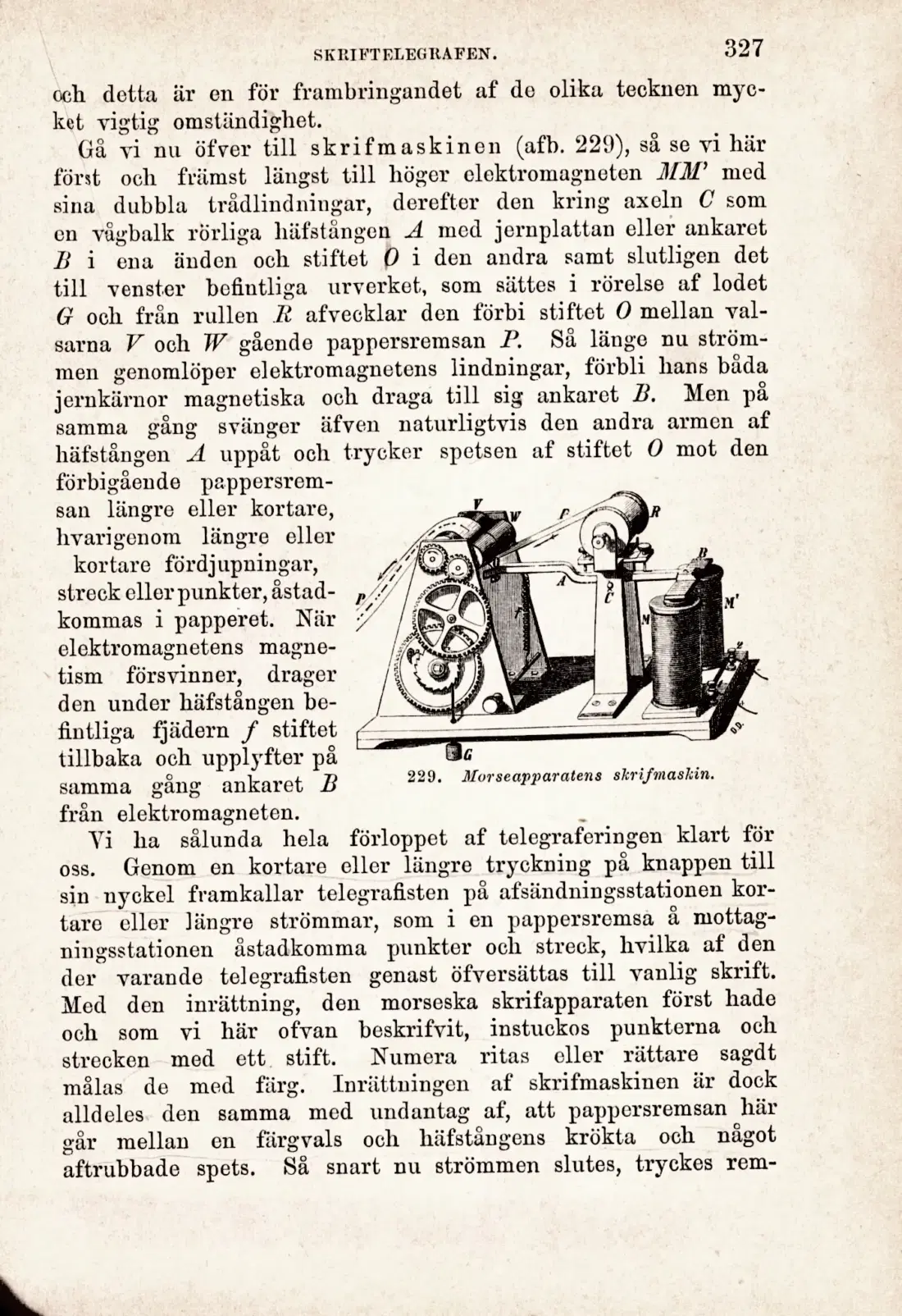

I afb. 227 måste man således tänka sig ännu en tråd från nyckeln till elektromagneten, om telegram ej blott skola af-sändas, utan äfven mottagas. Denna tråd är för enkelhetens skull i vår teckning utelemnad. Då ett telegram ankommer, genomlöper den elektriska strömmen nyckelns häfstång till kontakterna 3 och 4, från 4 till skrifmaskinen, allt under det kontakterna 1 och 2 äyo åtskilda. Afsändes deremot ett tecken, äro 3 och 4 åtskilda, och så länge häfstången tryckes mot städet, går strömmen ut på linien. Man kan således med nyckeln framkalla strömmar af längre eller kortare varaktighet,
