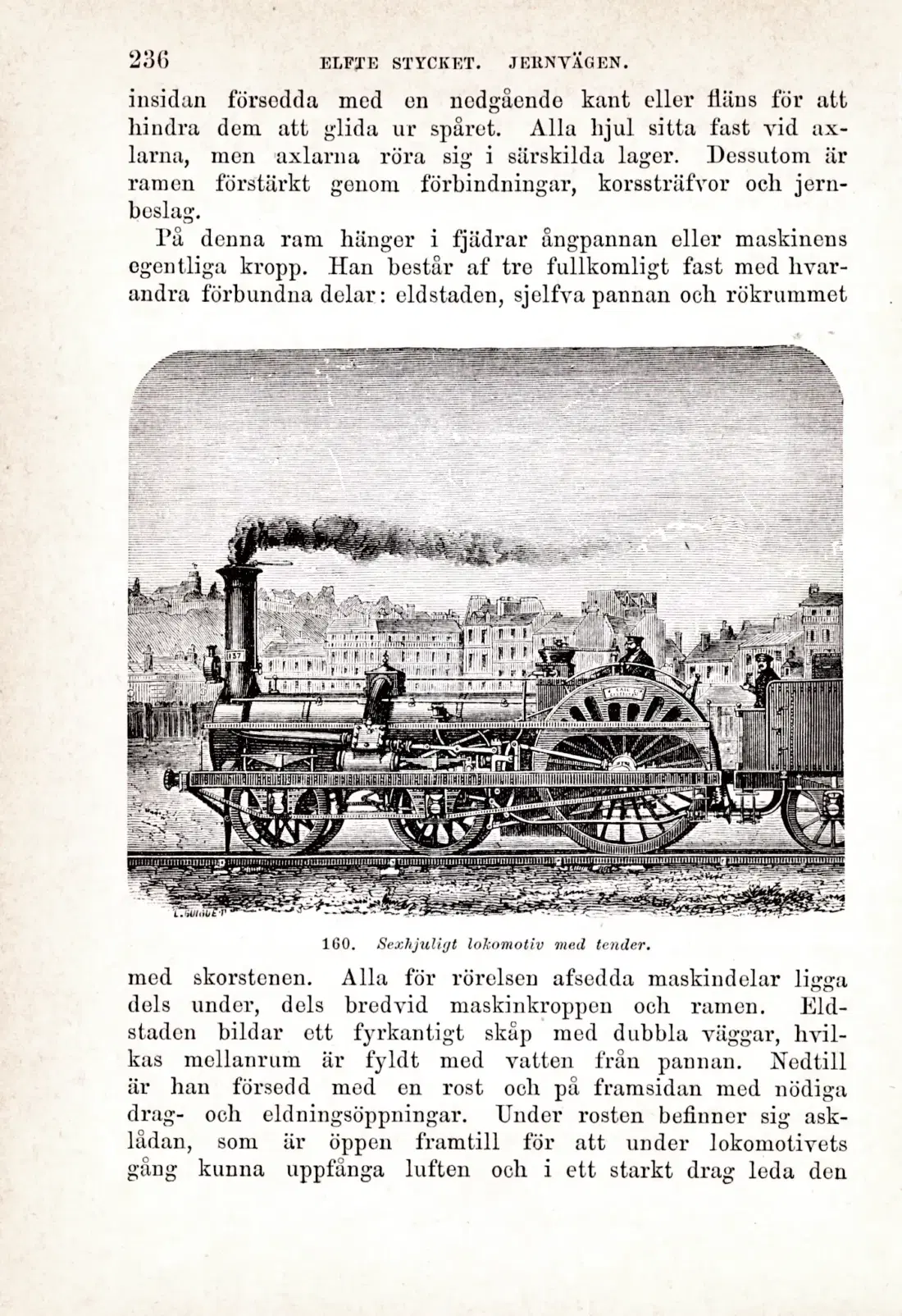

11. Jernvägen
genom elden. Elden sjelf befinner sig sålunda, som man vid första ögonkastet ser, icke under pannan, ntan bakom henne, och ledes på ett eget sätt genom pannan och det deri befintliga vattnet. Pannan sjelf bildar nämligen en ihålig cylinder af jernplåt, som fyller hela rummet mellan eldstaden och rökkammaren och är omgifven med en mantel af trä. De båda jernplattorna, som bilda pannans fram- och bakväggar, äro dock genomborrade med en mängd små hål af 3—5 centimeters tvärlinie på det sätt, att ett i bak- och ett i fram-väggen befinna sig alldeles midt emot hvarandra och sammanbindas genom ett i dem ångtätt fastnitadt messings- eller kopparrör med liten tvärlinie, men tjocka väggjar. Då nu i hvardera änd-väggen befinna sig 60—
120 eller flere sådana hål, så är äfven den med vatten fylda pannan genomdragen af 60—120 eller flere af de ofvan nämda [-messingsrö-ren,-] {+messingsrö- ren,+} och då dessa rör äro
Öppna at bada 161. Lokomotiv i vertikal genomskärning.
sidorna,kunna
elden och värmet genomströmma vattnet samt bringa det i kokning och ångform. Man inser genast, att genom denna inrättning pannans • eldyta, det vill säga de delar af henne, som utanför sig ha eld och innanför vatten, får en betydligt större utsträckning och att derigenom ångbildningen måste så mycket hastigare försiggå. Sedan elden och röken från brännmaterialet banat éig väg genom pannan, komma de in i rökkammaren, hvarifrån röken utgår genom skorstenen. Då ofta gnistor och glödande aska följa med honom, är på skorstensmynningen anbragt ett ståltrådsnät, gnistfängaren, som spärrar gnistorna vägen.
