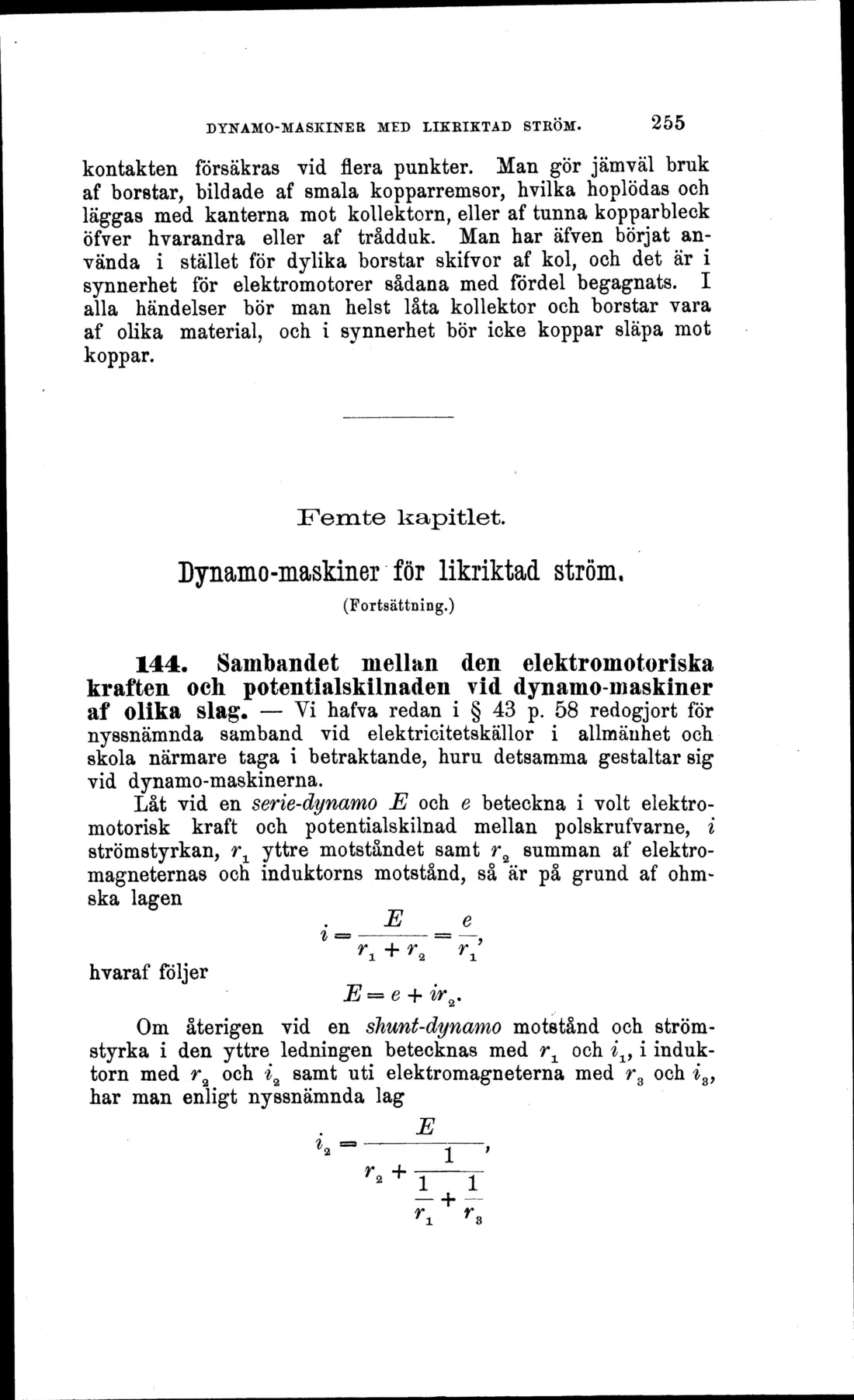

Sida 265
kontakten försäkras vid flera punkter. Man gör jämväl bruk af borstar, bildade af smala kopparremsor, hvilka hoplödas och läggas med kanterna mot kollektorn, eller af tunna kopparbleck öfver hvarandra eller af trådduk. Man har äfven börjat använda i stället för dylika borstar skifvor af kol, och det är i synnerhet för elektromotorer sådana med fördel begagnats. I alla händelser bör man helst låta kollektor och borstar vara af olika material, och i synnerhet bör icke koppar släpa mot koppar.
Femte kapitlet.
Dynamo-maskiner för likriktad ström. (Fortsättning.)
144. Sambandet mellan den elektromotoriska kraften och potentialskilnaden vid dynamo-maskiner af olika slag. - Vi hafva redan i § 43 p. 58 redogjort för nyssnämnda samband vid elektricitetskällor i allmänhet och skola närmare taga i betraktande, huru detsamma gestaltar sig vid dynamo-maskinerna.
Låt vid en serie-dynamo E och e beteckna i volt elektromotorisk kraft och potentialskilnad mellan polskrufvarne, i strömstyrkan, r± yttre motståndet samt r2 summan af elektro-magneternas och induktorns motstånd, så är på grund af ohmska lagen
.= E = e
r1 + r2 ~ r±' hvaraf följer
-E=e-M>2.
Om återigen vid en shunt-dynamo motstånd och strömstyrka i den yttre ledningen betecknas med r^ och i1, i induktorn med r2 och i2 samt uti elektromagneterna med r3 och is, har man enligt nyssnämnda lag
E
T
r0
