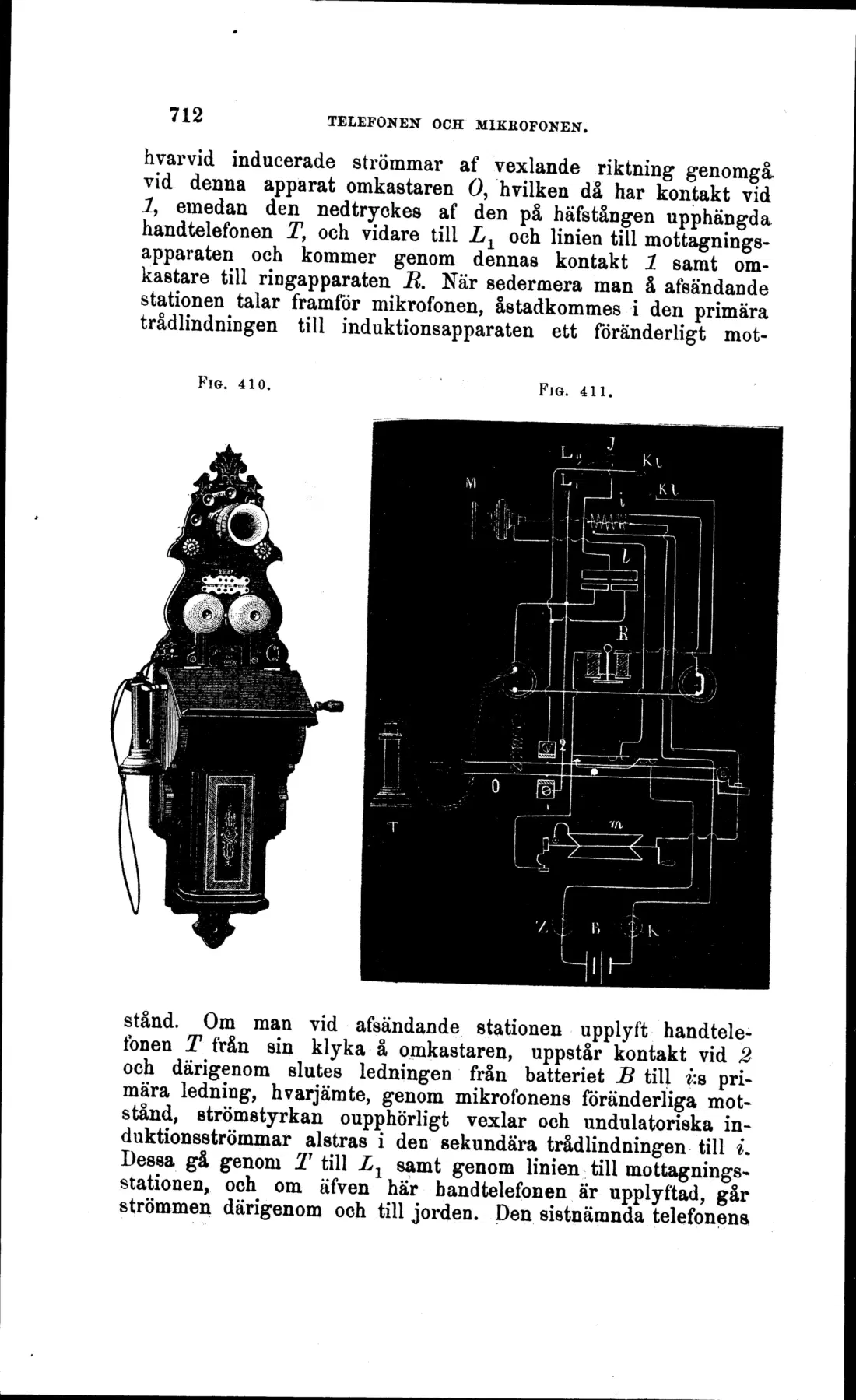

TELEFONEN OCH MIKEOFONEN.
hvarvid inducerade strömmar af vexlande riktning genomgå, vid denna apparat Omkastaren O, hvilken då har kontakt vid l, emedan den ned tryckes af den på häfs tången upphängda handtelefonen T, och vidare till Ll och linien till mottagningsapparaten och kommer genom dennas kontakt l samt omkastare till ringapparaten R. När sedermera man å afsändande stationen talar framför mikrofonen, åstadkommes i den primära trådlindningen till induktionsapparaten ett föränderligt mot-
FlG. 410.
FJG. 411.
stånd. Om man vid afsändande stationen upplyft handtele-fonen T från sin klyka å Omkastaren, uppstår kontakt vid 2 och därigenom slutes ledningen från batteriet B till i:& primära ledning, hvarjämte, genom mikrofonens föränderliga motstånd, strömstyrkan oupphörligt vexlar och undulatoriska in-duktionsströmmar alstras i den sekundära trådlindningen till L Dessa gå genom T till Ll samt genom linien till mottagningsstationen, och om äfven här b and telefon en är upplyftad, går strömmen därigenom och till jorden. Den sistnämnda telefonens
