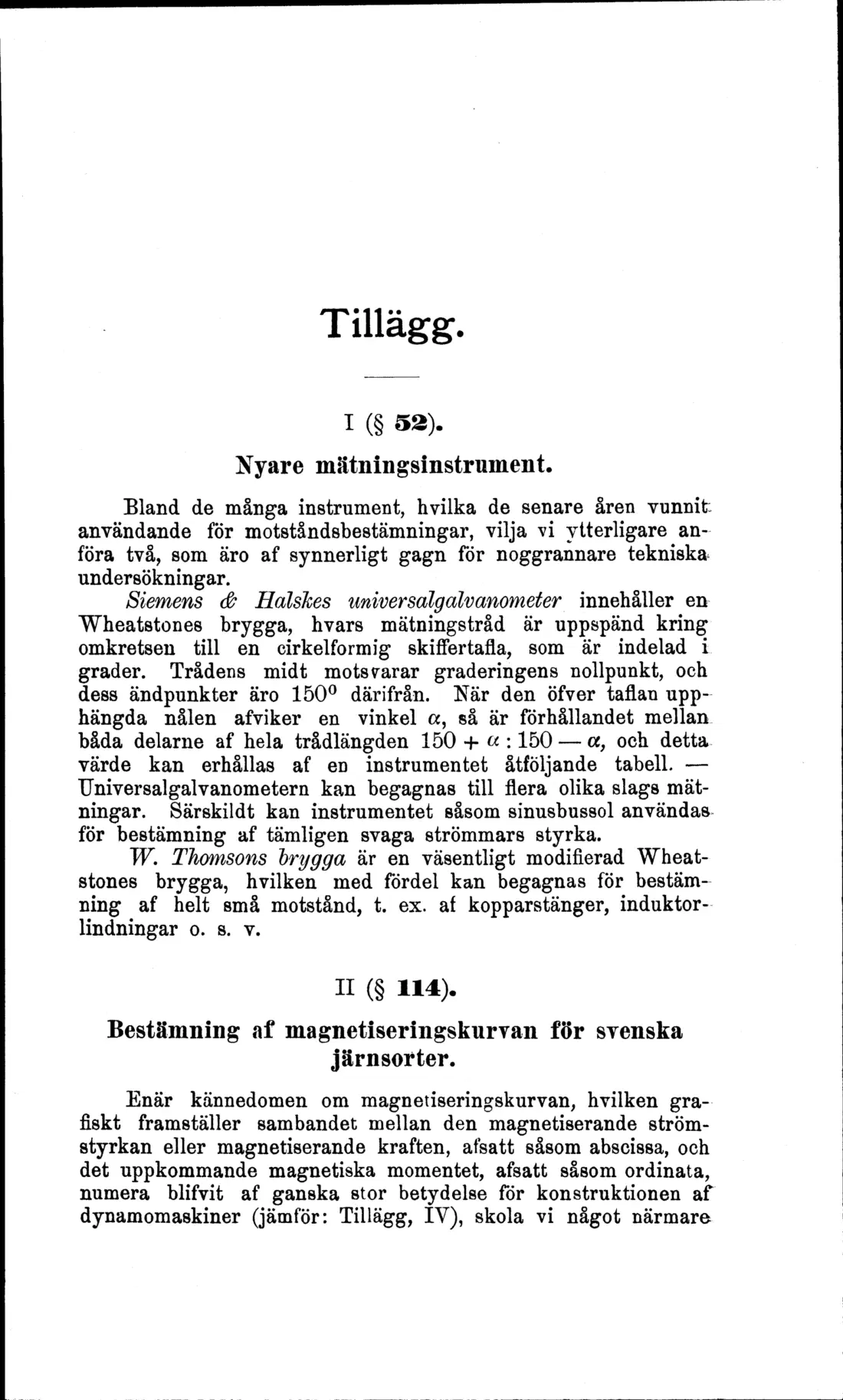

Tillägg.
I (§ 52).
Nyare mätningsinstrument.
Bland de många instrument, hvilka de senare åren vunnit användande för motståndsbestämningar, vilja vi ytterligare anföra två, som äro af synnerligt gagn för noggrannare tekniska undersökningar.
Siemens & Halskes universdlgalvanometer innehåller en Wheatstones brygga, hvars mätningstråd är uppspänd kring omkretsen till en cirkelformig skifiertafla, som är indelad i grader. Trådens midt motsvarar graderingens nollpunkt, och dess ändpunkter äro 150° därifrån. När den öfver taflan upphängda nålen afviker en vinkel a, så är förhållandet mellan båda delarne af hela trådlängden 150 + u : 150 - a, och detta värde kan erhållas af en instrumentet åtföljande tabell. - Universalgalvanometern kan begagnas till flera olika slags mätningar. Särskildt kan instrumentet såsom sinusbussol användas för bestämning af tämligen svaga strömmars styrka.
W. Thomsons brygga är en väsentligt modifierad Wheatstones brygga, hvilken med fördel kan begagnas för bestämning af helt små motstånd, t. ex. af kopparstänger, induktor-lindningar o. s. v.
II (§ 114).
Bestämning af magnetiseringskurvan för svenska järnsorter.
Enär kännedomen om magnetiseringskurvan, hvilken grafiskt framställer sambandet mellan den magnetiserande strömstyrkan eller magnetiserande kraften, afsatt såsom abscissa, och det uppkommande magnetiska momentet, afsatt såsom ordinata, numera blifvit af ganska stor betydelse för konstruktionen af dynamomaskiner (jämför: Tillägg, IV), skola vi något närmare
