5. Dynamo-maskiner för likriktad ström. (Fortsättning.)
SAMVERKAN AF FLERA DYNAMO-MASKINER. 313
samverka och till en viss grad ömsesidigt justera hvarandra. Det inflytande, som eljest små olikheter hos remmarne eller remskifvorna skulle utöfva, kan på detta sätt upphäfvas. Men jämväl om dynamo-maskinerna äro hvarandra olika till storlek eller hastighet, kunna de genom denna metod samverka och hvardera förrätta sin del i arbetet. Härvid bör iakttagas, att elektromagneternas serielindningar bör gifvas sådant motstånd i de olika maskinerna, att det är omvändt proportionelt mot hela strömstyrkan, som de respektive maskinerna skola lemna.

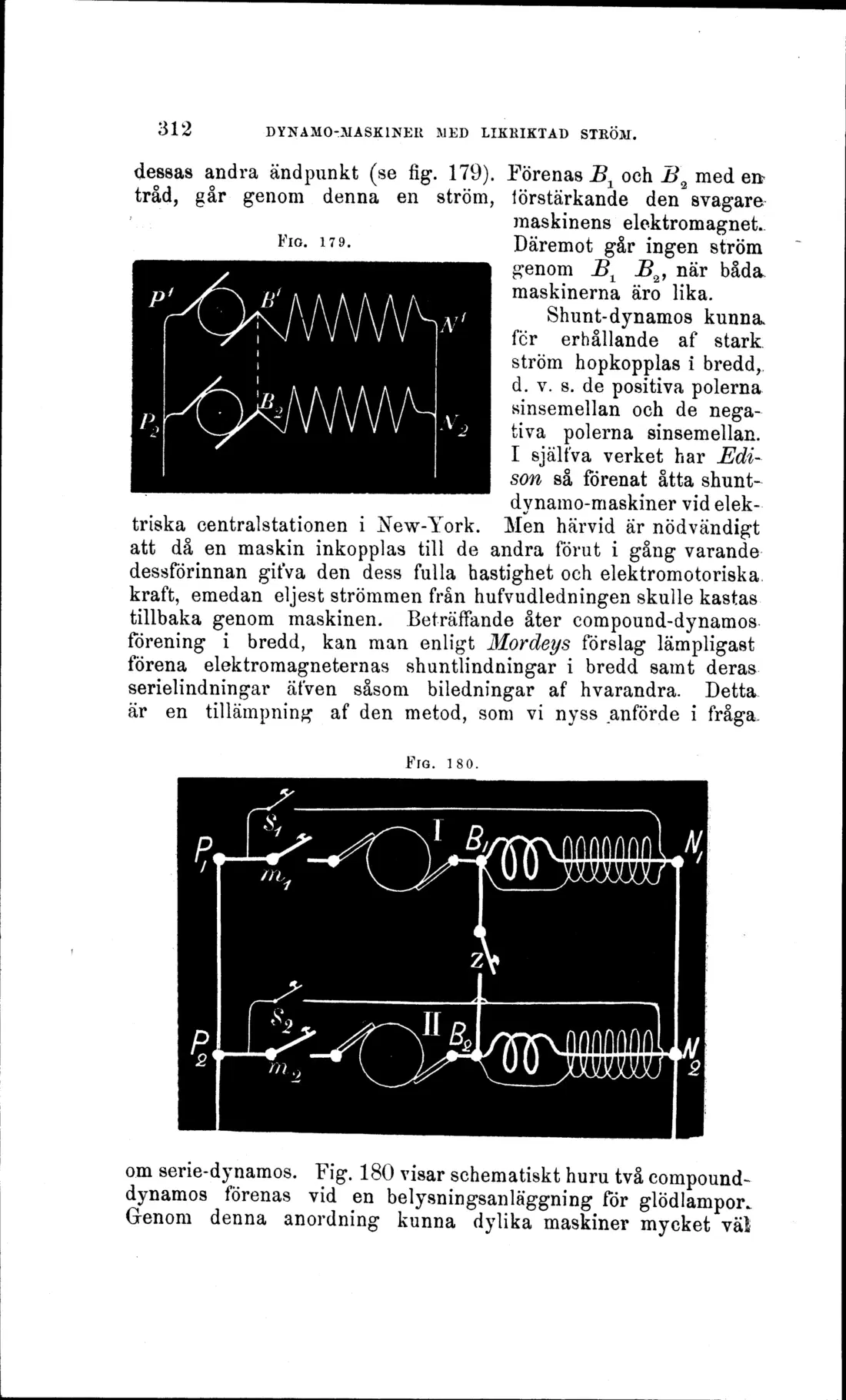

Vid användandet af Mordeys system för maskinernas sammankoppling, bör man gå till väga på följande sätt: I shunt-ledningen till hvardera maskinen infogas afbrytare s^ och s2. Därjämte införas afbrytare m^ och m2 i hufvudledningen på sätt fig. 180 antyder, äfvensom en afbrytare % uti föreningstråden mellan borstarne JSt och j?2, hvilken tråd bör ega åtminstone samma tvärskärning som hufvudledningeu. Om vi antaga, att dynamon I ensam är i verksamhet, äro afbry-tarne s± och m1 slutna. Skall nu dynamon II tillkopplas, gifves först dennas maskin sin rätta hastighet, hvarefter s2 och sedan '0 och till sist mz slutes. - Skall maskinen II frånkopplas, omkastas ordningen, så att först wa, sedan 0 och sist S2 öppnas.
Två lika maskiner A och _B kunna bringas att samverka på det sätt, att strömmen från A får underhålla l?:s elektromagneter, och J?:s ström A:$ elektromagneter. Por compounddynamos är det tillräckligt om serielindningarna sålunda förenas.
