2. Elektricitetens uppmätning för tekniska ändamål
42 ELEKTRICITETENS UPPMÄTNING FÖR TEKNISKA ÄNDAMÅL.

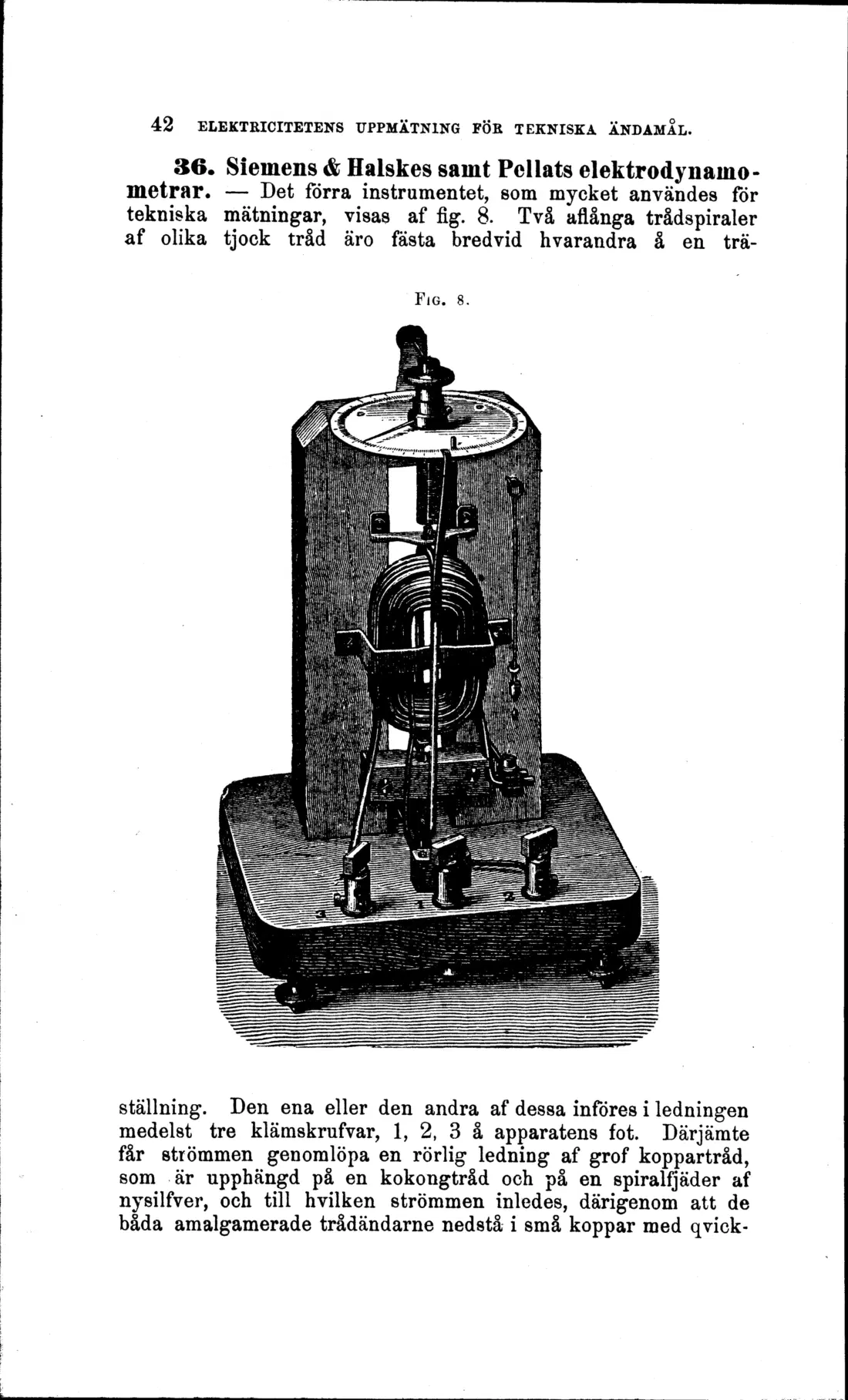

36. Siemens & Halskes samt Pellats elektrodynamometrar. - Det förra instrumentet, som mycket användes för tekniska mätningar, visas af fig. 8. Två aflånga trådspiraler af olika tjock tråd äro fästa bredvid hvarandra å en trä-
FIG. 8.
ställning. Den ena eller den andra af dessa införes i ledningen medelst tre klämskrufvar, l, 2, 3 å apparatens fot. Därjämte får strömmen genomlöpa en rörlig ledning af grof koppartråd, som är upphängd på en kokongtråd och på en spiralfjäder af nysilfver, och till hvilken strömmen inledes, därigenom att de båda amalgamerade trådändarne nedstå i små koppar med qvick-
