11. Telefonen och mikrofonen

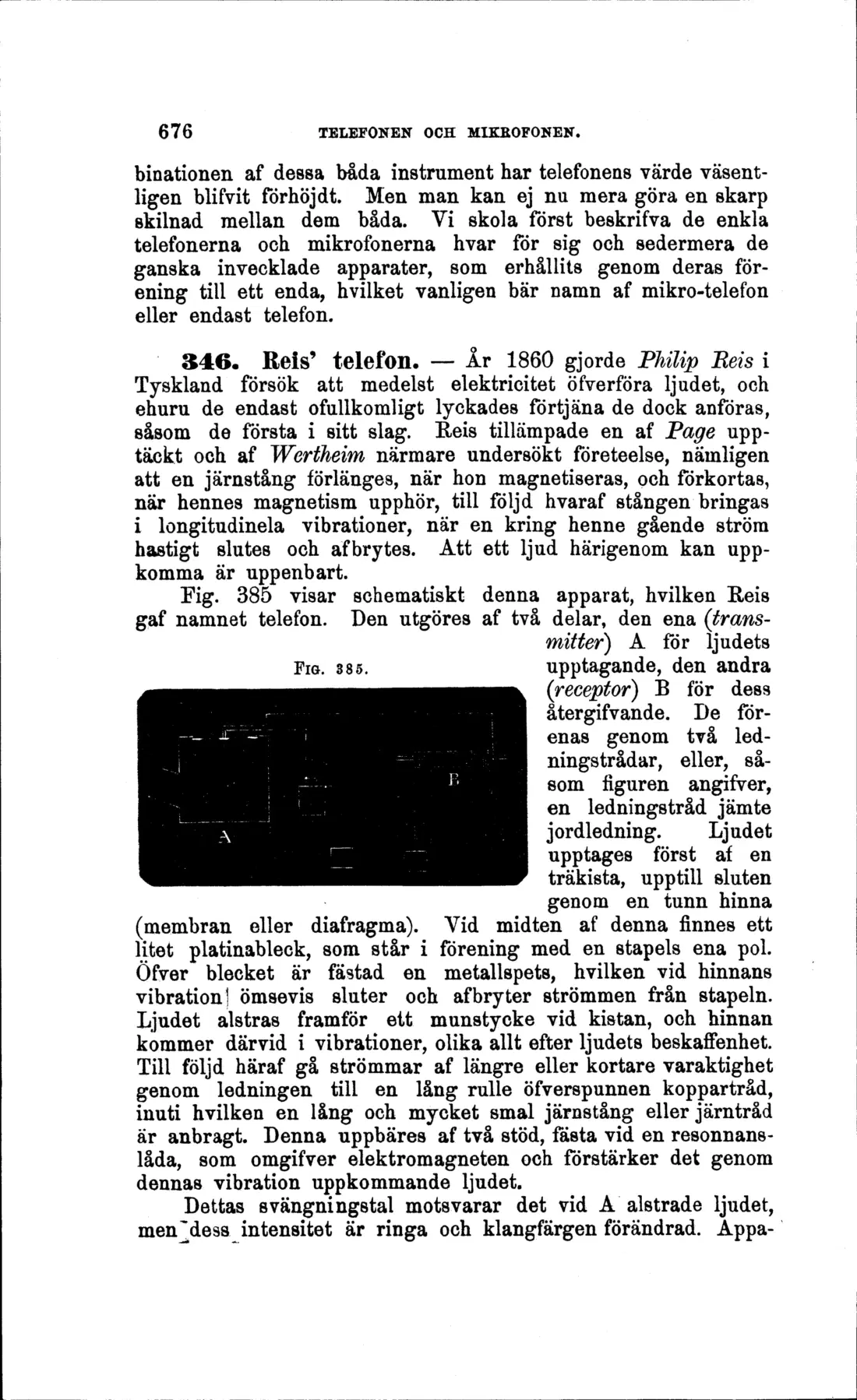

676 TELEFONEN OCH MIKKOFONEN.
binationen af dessa båda instrument har telefonens värde väsentligen blifvit förhöjdt. Men man kan ej nu mera göra en skarp skilnad mellan dem båda. Vi skola först beskrifva de enkla telefonerna och mikrofonerna hvar för sig och sedermera de ganska invecklade apparater, som erhållits genom deras förening till ett enda, hvilket vanligen bär namn af mikro-telefon eller endast telefon.
346. Reis' telefon. - År 1860 gjorde Philip Reis i Tyskland försök att medelst elektricitet öfverföra ljudet, och ehuru de endast ofullkomligt lyckades förtjäna de dock anföras, såsom de första i sitt slag. Reis tillämpade en af Page upptäckt och af Wertheim närmare undersökt företeelse, nämligen att en järnstång förlänges, när hon magnetiseras, och förkortas, när hennes magnetism upphör, till följd hvaraf stången bringas i longitudinela vibrationer, när en kring henne gående ström hastigt slutes och afbrytes. Att ett ljud härigenom kan uppkomma är uppenbart.
Fig. 385 visar schematiskt denna apparat, hvilken Reis gaf namnet telefon. Den utgöres af två delar, den ena (transmitter) A för ljudets upptagande, den andra (receptor) B för dess återgifvande. De förenas genom två ledningstrådar, eller, såsom figuren angifver, en ledningstråd jämte jordledning. Ljudet upptages först af en träkista, upptill sluten genom en tunn hinna (membran eller diafragma). Vid midten af denna finnes ett litet platinableck, som står i förening med en stapels ena pol. Öfver blecket är fästad en metallspets, hvilken vid hinnans vibration] ömsevis sluter och afbryter strömmen från stapeln. Ljudet alstras framför ett munstycke vid kistan, och hinnan kommer därvid i vibrationer, olika allt efter ljudets beskaffenhet. Till följd häraf gå strömmar af längre eller kortare varaktighet genom ledningen till en lång rulle öfverspunnen koppartråd, inuti hvilken en lång och mycket smal järnstång eller järntråd är anbragt. Denna uppbäres af två stöd, fästa vid en resonnanslåda, som omgifver elektromagneten och förstärker det genom dennas vibration uppkommande ljudet.
Dettas svängningstal motsvarar det vid A alstrade ljudet, men dess intensitet är ringa och klangfärgen förändrad. Appa-
FlG. 385.
^........iM
