10. Ångmaskinen
fordringar. Hon måste inom ett möjligast litet omfång inne-lialla en eldyta tillräcklig att kunna alstra ånga, motsvarande en verkan af hundratals hästkrafter. Det drag, som fordras för att åstadkomma en tillräckligt liflig förbränning i eldstaden, måste erhållas genom andra medel än skorstenen. Då pannan sällan arbetar mer än några timmar eller högst en dag i sänder, fäster man mindre afseende vid hennes förmåga att utan olägenhet arbeta en längre tid.

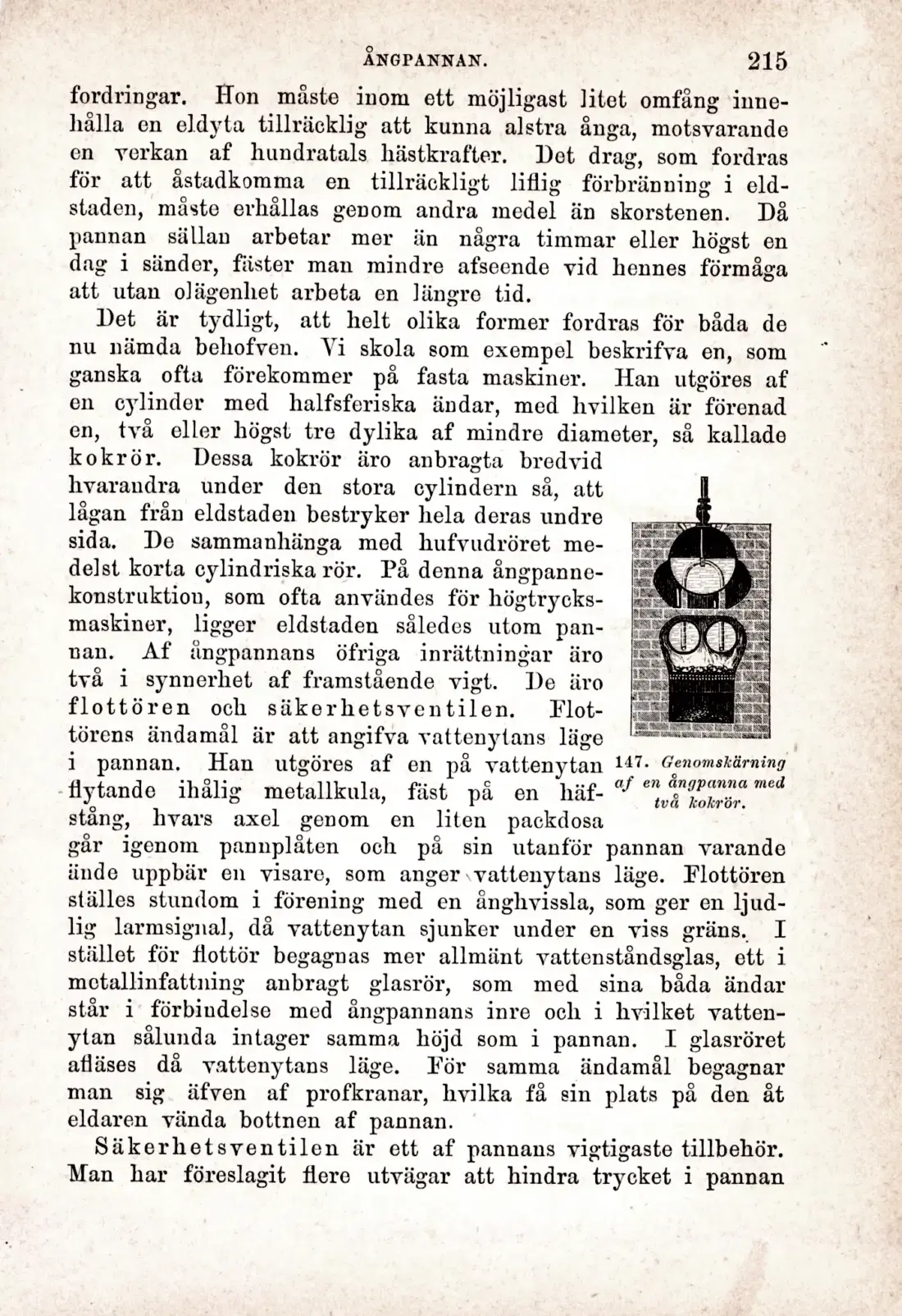

Det är tydligt, att helt olika former fordras för båda de nu nämda beliofven. Yi skola som exempel beskrifva en, som ganska ofta förekommer på fasta maskiner. Han utgöres af en cylinder med halfsferiska ändar, med hvilken är förenad en, två eller högst tre dylika af mindre diameter, så kallade kokrör. Dessa kokrör äro anbragta bredvid hvarandra under den stora cylindern så, att lågan från eldstaden bestryker hela deras undre sida. De sammanhänga med hufvudröret medelst korta cylindriska rör. På denna ångpanne-konstruktiou, som ofta användes för högtrycks-maskiner, ligger eldstaden således utom pannan. Af ångpannans öfriga inrättningar äro två i synnerhet af framstående vigt. De äro flottören och säkerhetsventilen. Flottörens ändamål är att angifva vattenytans läge i pannan. Hän utgöres af en på vattenytan 147* Genomskärning flytande ihålig metallkula, fäst på en häf- af ZvtZZr. stång, hvars axel genom en liten packdosa går igenom pannplåten och på sin utanför pannan varande ände uppbär en visare, som anger vattenytans läge. Plottören ställes stundom i förening med en ånghvissla, som ger en ljud-lig larmsignal, då vattenytan sjunker under en viss gräns. I stället för flottör begagnas mer allmänt vattenståndsglas, ett i mctallinfattning anbragt glasrör, som med sina båda ändar står i förbindelse med ångpannans inre ocli i hvilket vattenytan sålunda intager samma höjd som i pannan. I glasröret afläses då vattenytans läge. För samma ändamål begagnar man sig äfven af profkranar, hvilka få sin plats på den åt eldaren vända bottnen af pannan.
Säkerhetsventilen är ett af pannans vigtigaste tillbehör. Man har föreslagit flere utvägar att hindra trycket i pannan
