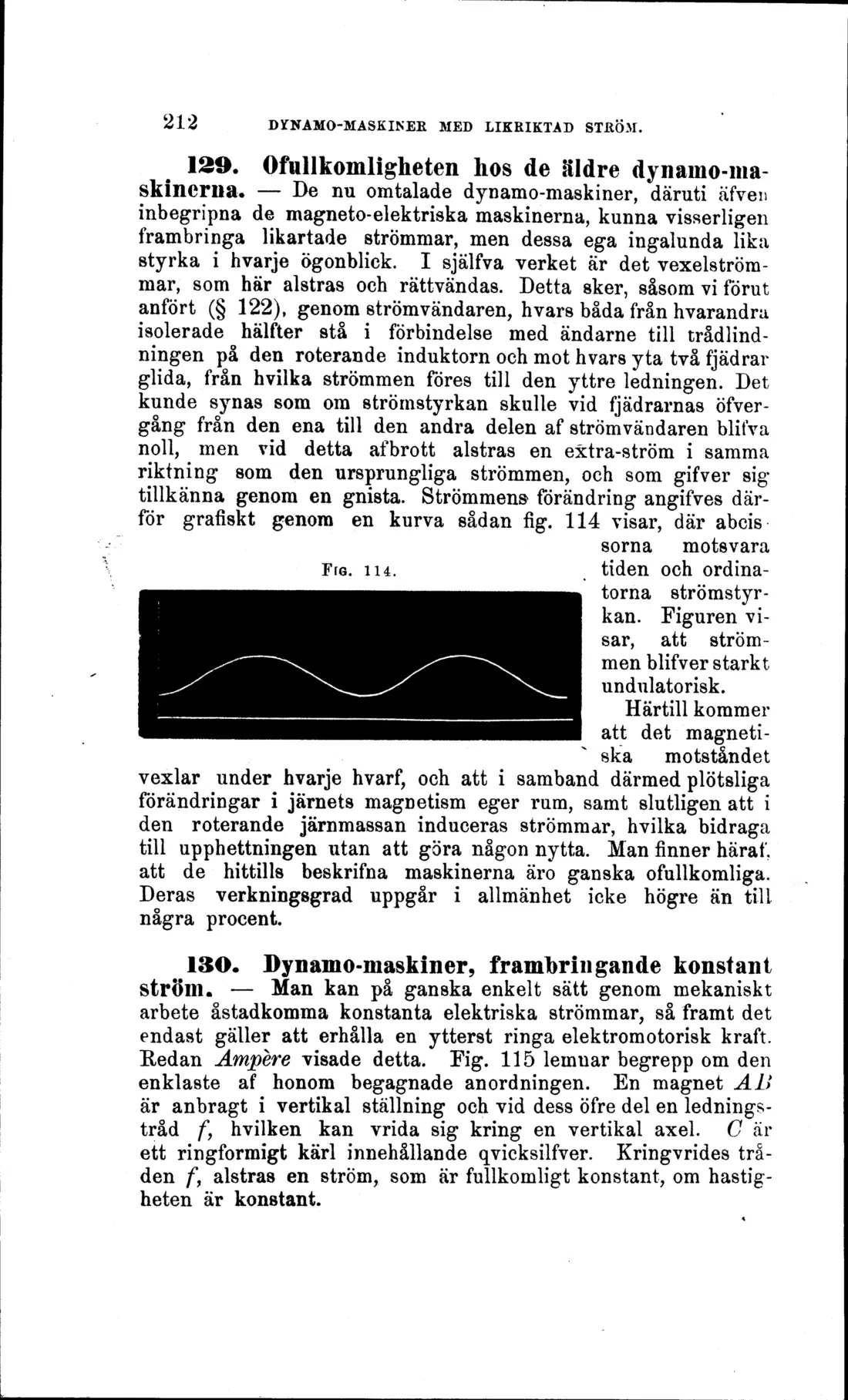

4. Dynamo-maskiner för likriktad ström
212 DYNAMO-MASKINEK MED LIKRIKTAD STKÖM.
Ofullkomligheten hos de äldre dynamo-maskinerna. - Be nu omtalade dynamo-maskiner, däruti äfven inbegripna de magneto-elektriska maskinerna, kunna visserligen frambringa likartade strömmar, men dessa ega ingalunda lika styrka i hvarje ögonblick. I själfva verket är det vexelströmmar, som här alstras och rättvändas. Detta sker, såsom vi förut anfört (§ 122), genom strömvändaren, hvars båda från hvarandra isolerade hälfter stå i förbindelse med ändarne till trådlindningen på den roterande induktorn och mot hvars yta två fjädrar glida, från hvilka strömmen föres till den yttre ledningen. Det kunde synas som om strörnstyrkan skulle vid fjädrarnas öfvergång från den ena till den andra delen af strömvändaren blifva noll, men vid detta afbrott alstras en extra-ström i samma riktning som den ursprungliga strömmen, och som gifver sig tillkänna genom en gnista. Strömmen» förändring angifves därför grafiskt genom en kurva sådan fig. 114 visar, där abcis
sorna motsvara tiden och ordina-torna strömstyrkan. Figuren visar, att strömmen blifver starkt undulatorisk.
Härtill kommer att det magnetiska motståndet
vexlar under hvarje hvarf, och att i samband därmed plötsliga förändringar i järnets magnetism eger rum, samt slutligen att i den roterande järnmassan induceras strömmar, hvilka bidraga till upphettningen utan att göra någon nytta. Man finner häraf, att de hittills beskrifna maskinerna äro ganska ofullkomliga. Deras verkningsgrad uppgår i allmänhet icke högre än till några procent.
13O. Dynamo-maskiner, frambringande konstant
ström. - Man kan på ganska enkelt sätt genom mekaniskt arbete åstadkomma konstanta elektriska strömmar, så framt det endast gäller att erhålla en ytterst ringa elektromotorisk kraft. Eedan Ampere visade detta. Fig. 115 lemnar begrepp om den enklaste af honom begagnade anordningen. En magnet AU är anbragt i vertikal ställning och vid dess öfre del en ledningstråd /", hvilken kan vrida sig kring en vertikal axel. C är ett ringformigt kärl innehållande qvicksilfver. Kringvrides tråden f, alstras en ström, som är fullkomligt konstant, om hastigheten är konstant.
FIG. 114.
