2. Elektricitetens uppmätning för tekniska ändamål
40 ELEKTBICITETENS UPPMÄTNIK0 FÖB TEKNISKA ÄNDAMÅL.

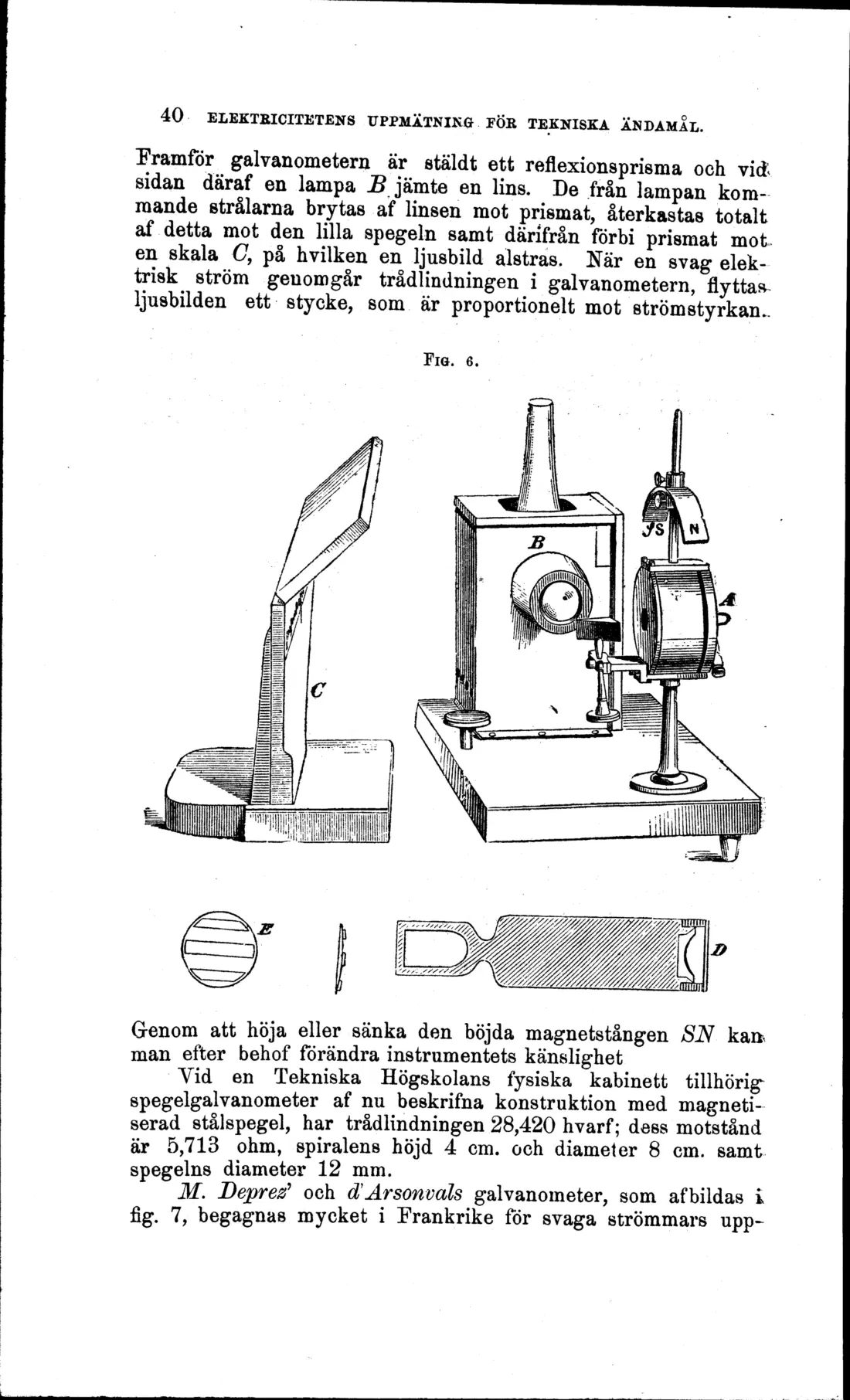

Framför galvanometer!* är stäldt ett reflexionsprisma och vid; sidan däraf en lampa S jämte en lins. De från lampan kommande strålarna brytas af linsen mot prismat, återkastas totalt af detta mot den lilla spegeln samt därifrån förbi prismat mot en skala (7, på hvilken en ljusbild alstras, När en svag elektrisk ström genomgår trådlindningen i galvanometern, flyttas ljusbilden ett stycke, som är proportionel mot ström styrkan.,
FIG. 6.
: n.
G-enom att höja eller sänka den böjda magnetstången SN kan?, man efter behof förändra instrumentets känslighet
Vid en Tekniska Högskolans fysiska kabinett tillhörig^ spegelgalvanometer af nu beskrifna konstruktion med magneti-serad stålspegel, har trådlindningen 28,420 hvarf; dess motstånd är 5,713 ohm, spiralens höjd 4 cm. och diameter 8 cm. samt spegelns diameter 12 mm.

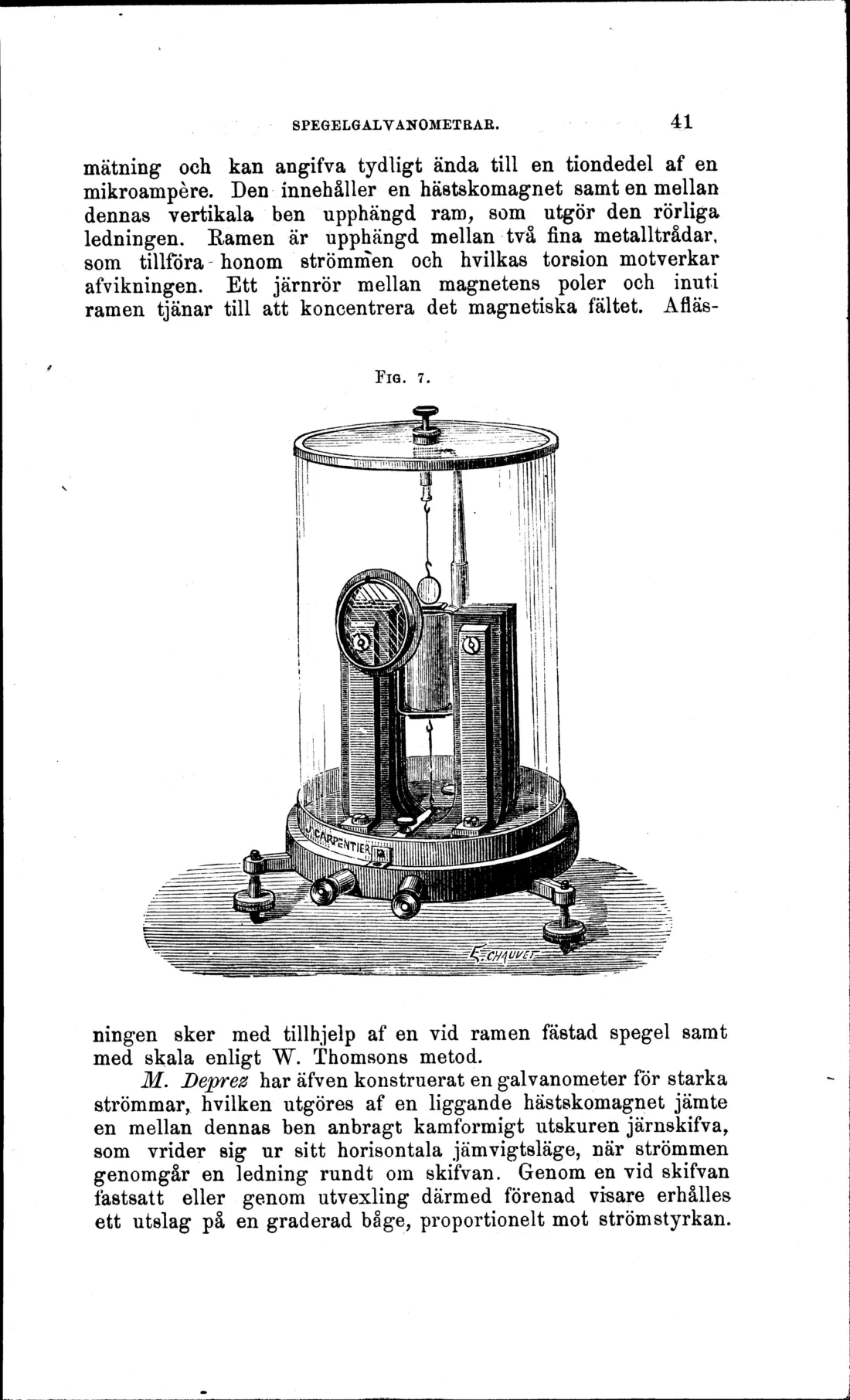

M. Deprez* och d'Arsonvals galvanometer, som afbildas i fig. 7, begagnas mycket i Frankrike för svaga strömmars upp-
