6. Vexelström-maskiner och transformatorer
352
VEXELSTRÖM-MASKINER OCH TRANSFORMATORER.
Denna anordning har på flera ställen blifvit använd och den
ligger till grund för åtskilliga nya förbättrade transformatorer.
Vid de försök, som blifvit anstälda med Gaulards och Gibbs
apparater, har man vid normal verksamhet hos dem funnit en
verkningsgrad af 85 till 89 proc., d. v. s. en så stor del af den upptagna elektriska energien har af dem återgifvas.

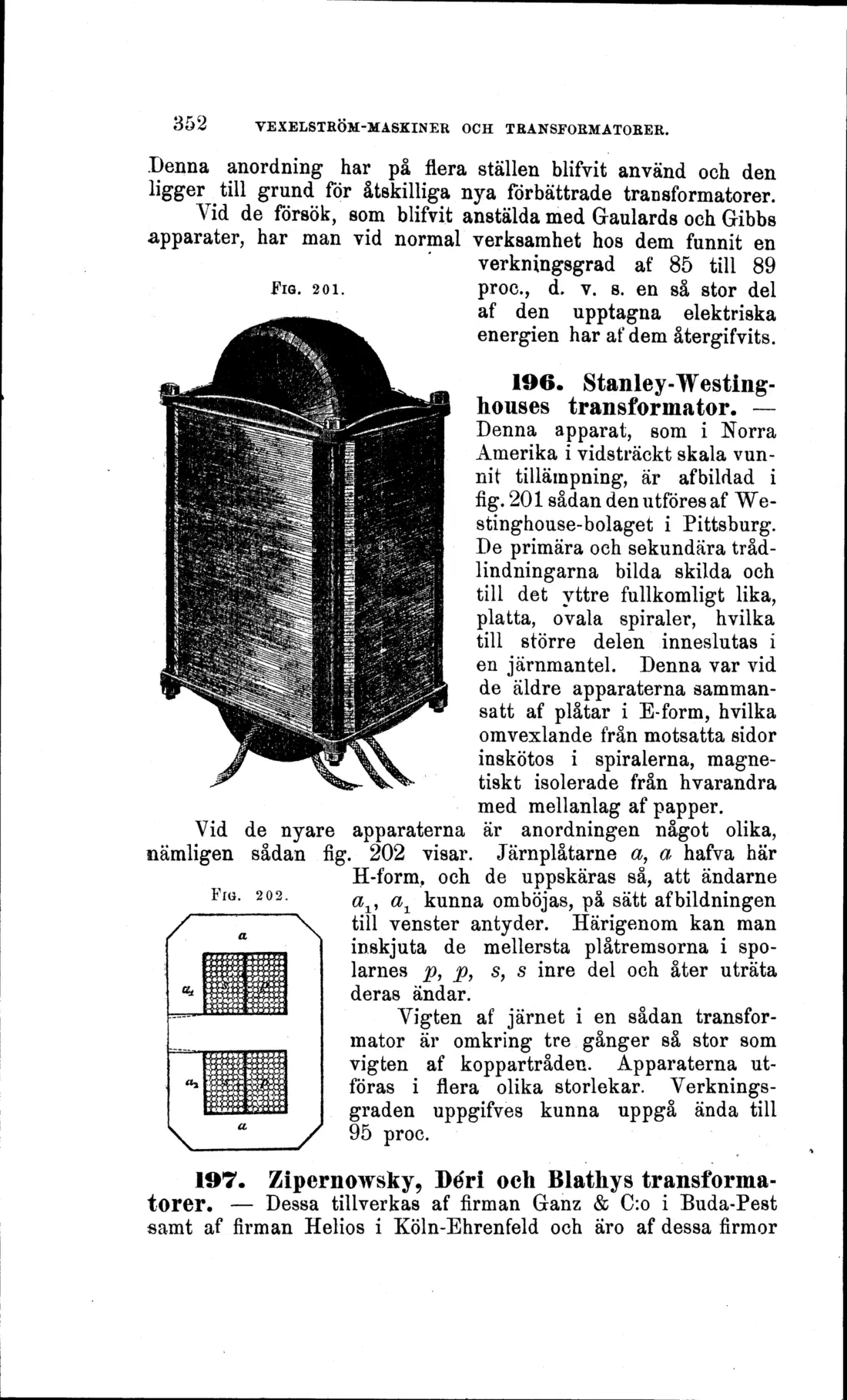

196. Stanley-Westinghouses transformator. -
Denna apparat, som i Norra Amerika i vidsträckt skala vunnit tillämpning, är afbildad i fig. 201 sådan den utföres af We-stinghouse-bolaget i Pittsburg. De primära och sekundära tråd-lindningarna bilda skilda och till det yttre fullkomligt lika, platta, ovala spiraler, hvilka till större delen inneslutas i en järnmantel. Denna var vid de äldre apparaterna sammansatt af plåtar i E-form, hvilka omvexlande från motsatta sidor inskötos i spiralerna, magnetiskt isolerade från hvarandra med mellanlag af papper.
Vid de nyare apparaterna är anordningen något olika, nämligen sådan fig. 202 visar. Järnplåtarne a, a hafva här H-form, och de uppskäras så, att ändarne a±, a± kunna omböjas, på sätt afbildningen till venster antyder. Härigenom kan man inskjuta de mellersta plåtremsorna i spo-larnes p, p, s, s inre del och åter uträta deras ändar.
Vigten af järnet i en sådan transformator är omkring tre gånger så stor som vigten af koppartråden. Apparaterna utföras i flera olika storlekar. Verkningsgraden uppgifves kunna uppgå ända till 95 proc.

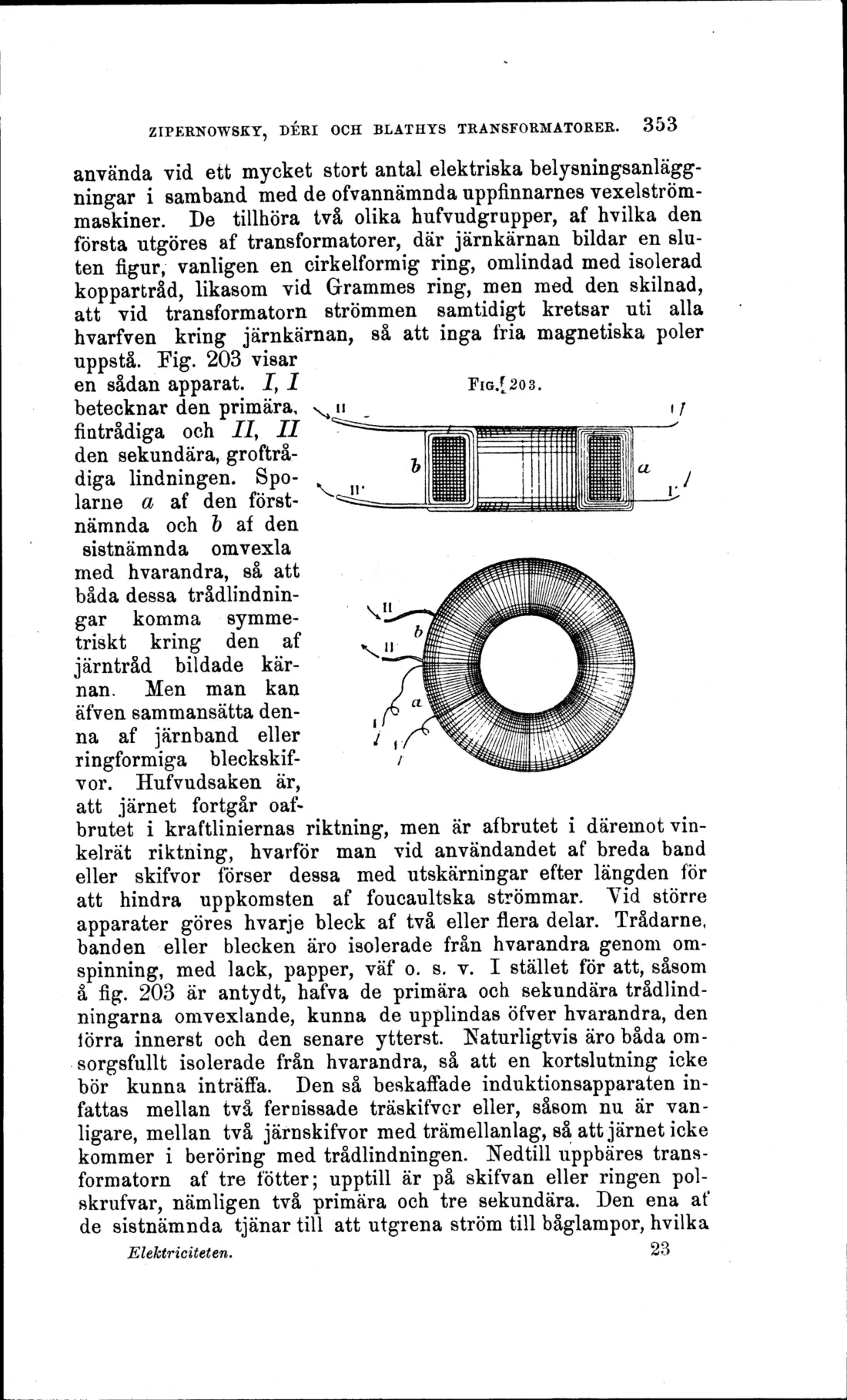

197. Zipernowsky, Déri och Blathys transformatorer. - Dessa tillverkas af firman Ganz & O.o i Buda-Pest samt af firman Helios i Köln-Ehrenfeld och äro af dessa firmor
FIG. 202.
FIG. 201.
