6. Vexelström-maskiner och transformatorer

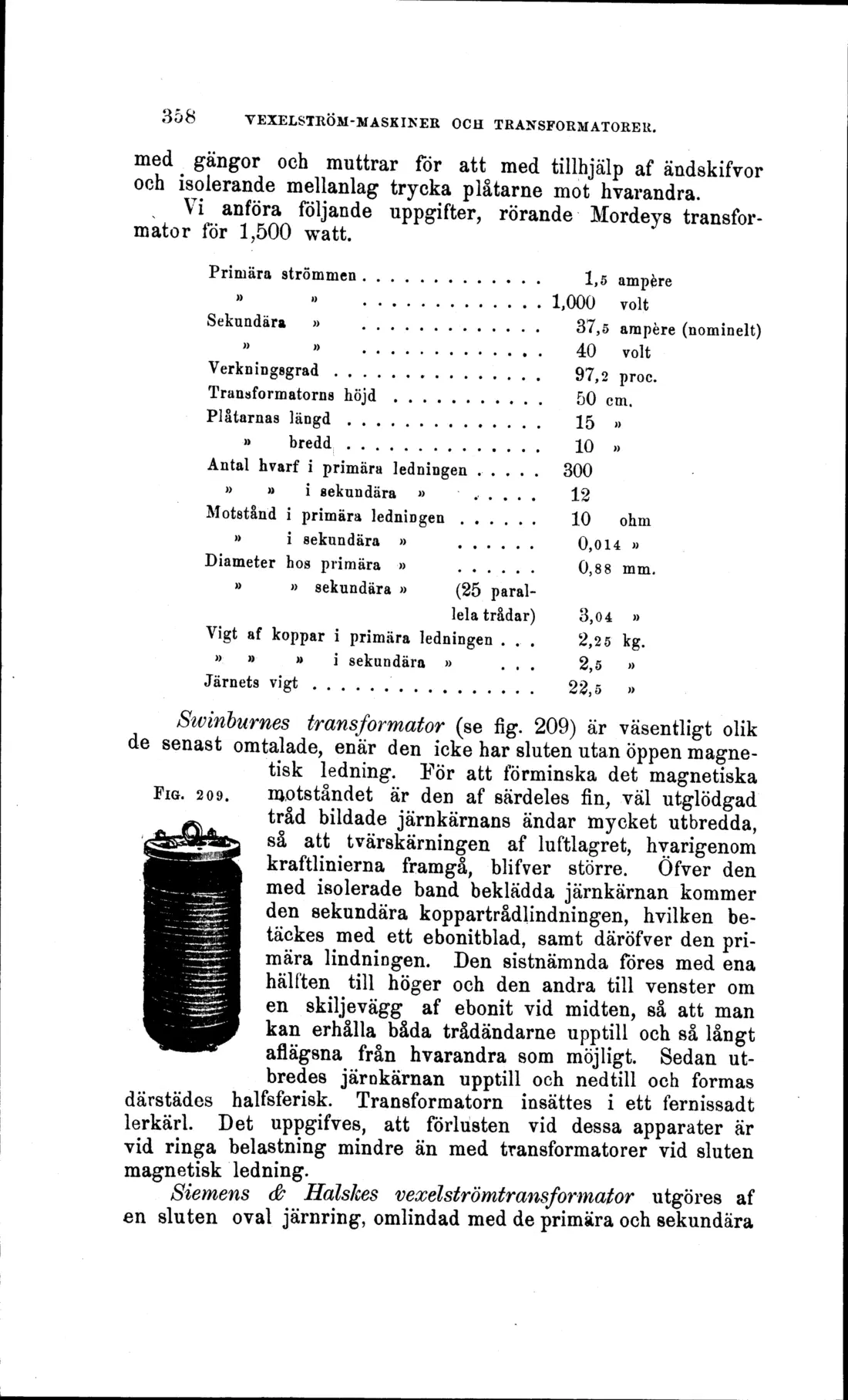

358 VEXELSTRÖM-MASKINER OCH TRANSFORMATORER.
med gängor och muttrar för att med tillhjälp af ändskifvor och isolerande mellanlag trycka plåtarne mot hvarandra.
x Vi anföra följande uppgifter, rörande Mordeys transformator för 1,500 watt.
Primära strömmen............. 1,5 ampere
» » ............. 1,000 volt
Sekundära »............. 37,5 ampere (nominelt)
» » ............. 40 volt
Verkningsgrad............... 97,2 proc.
Transformatorns höjd........... 50 cm.
Plåtarnas längd.............. 15 »
» bredd.............. 10 »
Antal hvarf i primära ledningen ..... 300
» » i sekundära » ..... 12
Motstånd i primära ledningen...... 10 ohm
» i sekundära » ...... 0,014 »
Diameter hos primära » ...... 0,88 mm.
0 » sekundära » (25 parallela trådar) 3,04 » Vigt af koppar i primära ledningen . . . 2,25 kg.
». » » i sekundära » ... 2,5 »
Järnets vigt................ 22,5 »
Swinburnes transformator (se fig. 209) är väsentligt olik de senast omtalade, enär den icke har sluten utan öppen magnetisk ledning. För att förminska det magnetiska motståndet är den af särdeles fin, väl utglödgad tråd bildade järnkärnans ändar mycket utbredda, så att tvärskärningen af luftlagret, hvarigenom kraftlinierna framgå, blifver större. Öfver den med isolerade band beklädda järnkärnan kommer den sekundära koppartrådlindningen, hvilken betäckes med ett ebonitblad, samt däröfver den primära lindningen. Den sistnämnda föres med ena hälften till höger och den andra till venster om en skiljevägg af ebonit vid midten, så att man kan erhålla båda trådändarne upptill och så långt aflägsna från hvarandra som möjligt. Sedan ut-bredes järokärnan upptill och nedtill och formas därstädes halfsferisk. Transformatorn insattes i ett fernissad t lerkärl. Det uppgifves, att förlusten vid dessa apparater är vid ringa belastning mindre än med transformatorer vid sluten magnetisk ledning.

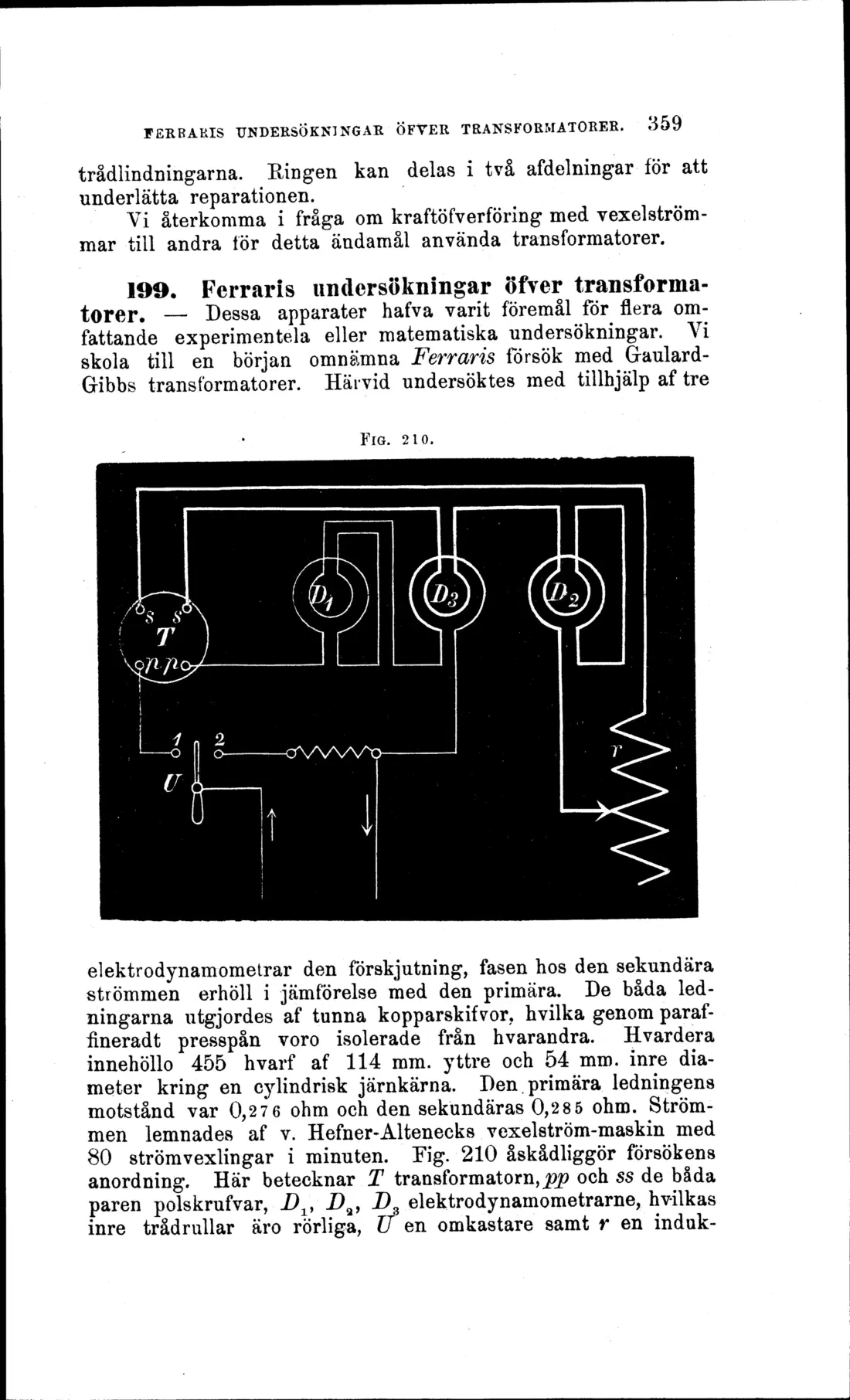

Siemens & Halskes vexelströmtransformator utgöres af en sluten oval järnring, omlindad med de primära och sekundära
FIG. 209.
