9. Elektriska motorer. - Öfverförande af mekaniskt arbete medelst elektricitet. - Elektriska järnbanor
558
ELEKTRISKA MOTORER.

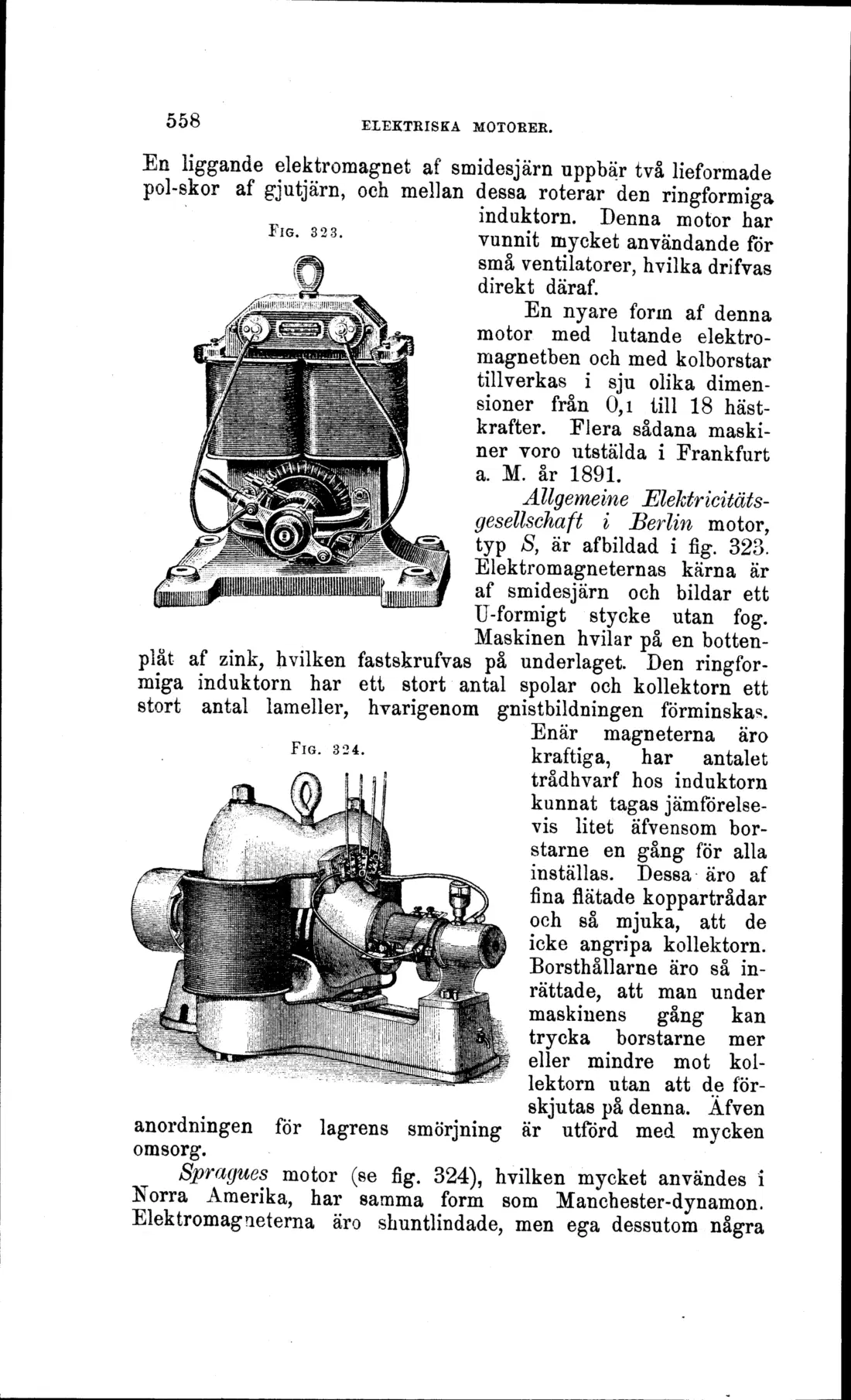

FIG. 323.
En liggande elektromagnet af smidesjärn uppbär två lieformade pol-skor af gjutjärn, och mellan dessa roterar den ringformiga
induktorn. Denna motor bar vunnit mycket användande för små ventilatorer, hvilka drifvas direkt däraf.
En nyare form af denna motor med lutande elektro-magnetben och med kolborstar tillverkas i sju olika dimensioner från 0,1 till 18 hästkrafter. Flera sådana maskiner voro utstälda i Frankfurt a. M. år 1891.
Allgemeine Elektricitäts-gesellschaft i Berlin motor, typ S, är afbildad i fig. 323. Elektromagneternas kärna är af smidesjärn och bildar ett U-formigt stycke utan fog. Maskinen hvilar på en bottenplåt af zink, hvilken fastskrufvas på underlaget. Den ringformiga induktorn har ett stort antal spolar och kollektorn ett stort antal lameller, hvarigenom gnistbildningen förminskas.
Enär magneterna äro kraftiga, har antalet trådhvarf hos induktorn kunnat tagas jämförelsevis litet äfvensom bor-starne en gång för alla inställas. Dessa äro af fina flätade koppartrådar och så mjuka, att de icke angripa kollek torn. Borsthållarne äro så inrättade, att man under maskinens gång kan trycka borstarne mer eller mindre mot kollektorn utan att de förskjutas på denna. Äfven
anordningen för lagrens smörjning är utförd med mycken omsorg.
Spragues motor (se fig. 324), hvilken mycket användes i ]$"orra Amerika, har samma form som Manchester-dynamon. Elektromagneterna äro shuntlindade, men ega dessutom några
FIG. 324.
