6. Vexelström-maskiner och transformatorer
354 VEXELSTRÖM-MASKINER OCB TRANSFORMATORER.

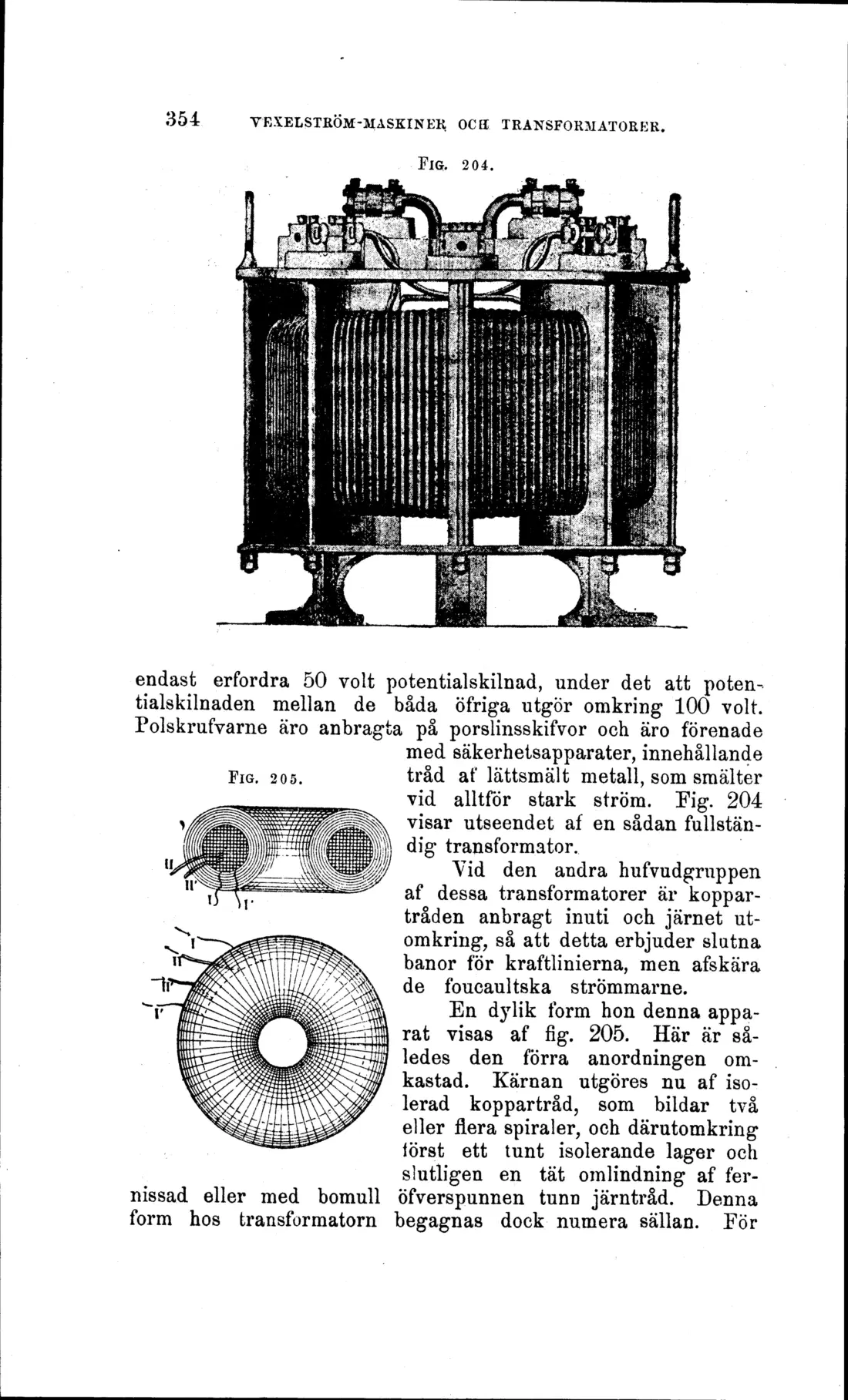

FIG. 204.
FlG. 205.
endast erfordra 50 volt potentialskilnad, under det att potentialskilnaden mellan de båda öfriga utgör omkring 100 volt. Polskrufvarne äro anbragta på porslinsskifvor och äro förenade
med säkerhetsapparater, innehållande tråd af lättsmält metall, som smälter vid alltför stark ström. Fig. 204 visar utseendet af en sådan fullständig transformator.
Vid den andra hufvudgruppen af dessa transformatorer är koppartråden anbragt inuti och järnet ut-omkring, så att detta erbjuder slutna banor för kraftlinierna, men afskära de foucaultska strömmarne.
En dylik form hon denna apparat visas af fig. 205. Här är således den förra anordningen omkastad. Kärnan utgöres nu af isolerad koppartråd, som bildar två eller flera spiraler, och därutomkring iörst ett tunt isolerande lager och slutligen en tät omlindning af fernissad eller med bomull öfverspunnen tunn järntråd. Denna form hos transformatorn begagnas dock numera sällan. För
