12. Åtskilliga tillämpningar af elektriciteten

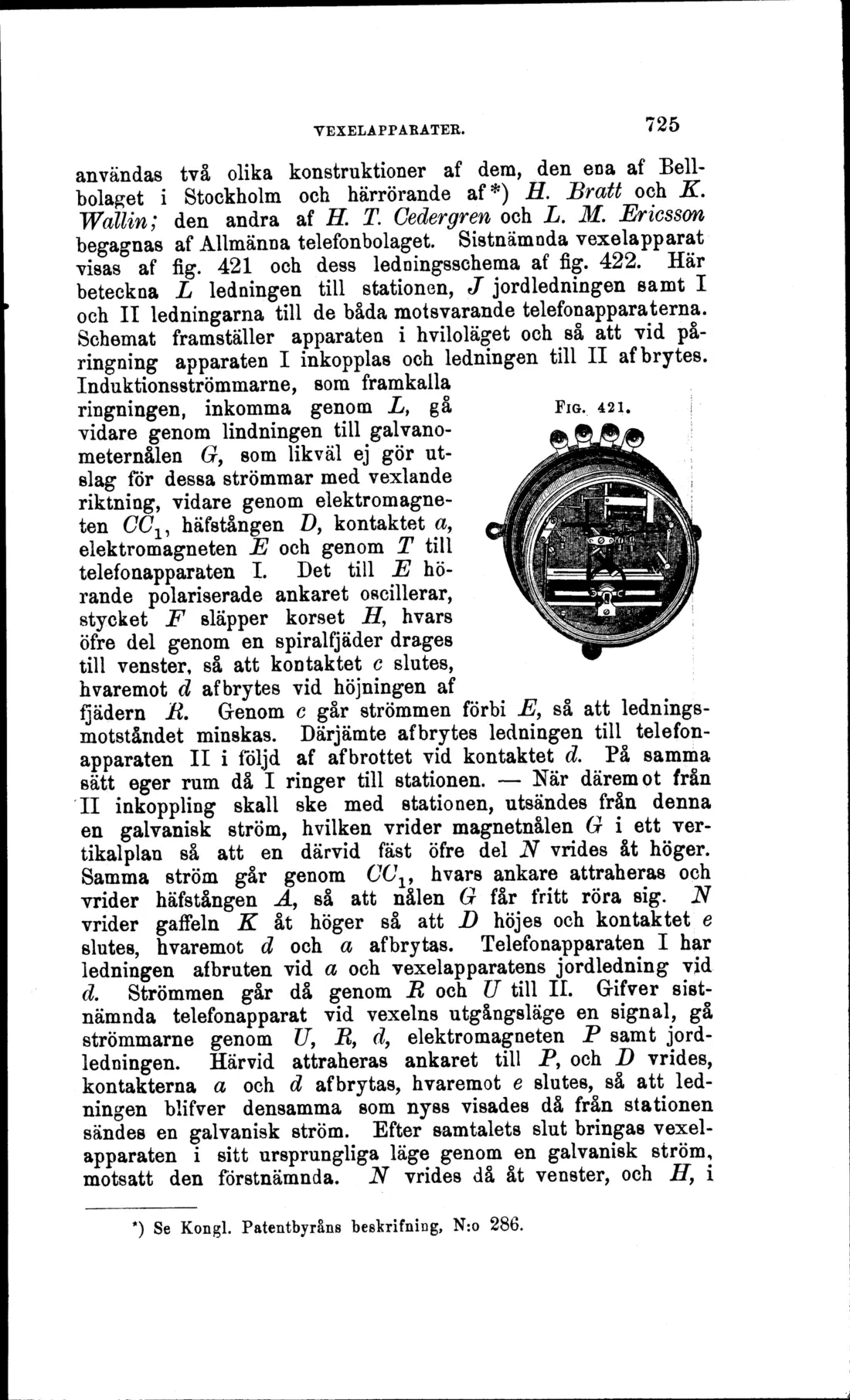

VEXELAPPARATER. 725
användas två olika konstruktioner af dera, den ena af Bell-bolaget i Stockholm och härrörande af*) H. Bratt och K. Wallin; den andra af H. T. Cedergren och L. M. Ericsson begagnas af Allmänna telefonbolaget. Sistnämnda vexelapparat visas af fig. 421 och dess ledningsschema af fig. 422. Här beteckna L ledningen till stationen, J jordledningen samt I och II ledningarna till de båda motsvarande telefonapparaterna. Schemat framställer apparaten i hviloläget och så att vid på-ringning apparaten I inkopplas och ledningen till II af brytes. Induktionsströminarne, som framkalla ringningen, inkomma genom L, gå vidare genom lindningen till galvano-meternålen 6f, som likväl ej gör utslag för dessa strömmar med vexlande riktning, vidare genom elektromagne-ten CClr häfstången D, kontaktet a, elektromagneten E och genom T till telefonapparaten I. Det till E hörande polariserade ankaret oacillerar, stycket F släpper korset J?, hvars öfre del genom en spiralfjäder drages till venster, så att kontaktet c slutes, hvaremot d afbrytes vid höjningen af
fjädern £. Genom c går strömmen förbi -É7, så att lednings-motståndet minskas. Därjämte afbrytes ledningen till telefonapparaten II i följd af afbrottet vid kontaktet d. På samma sätt eger rum då I ringer till stationen. - När däremot från II inkoppling skall ske med stationen, utsändes från denna en galvanisk ström, hvilken vrider magnetnålen G i ett vertikalplan så att en därvid fäst öfre del N vrides åt höger. Samma ström går genom CC19 hvars ankare attraheras och vrider häfstången A, så att nålen 6? får fritt röra sig. N vrider gaffeln K åt höger så att D höjes och kontaktet e slutes, hvaremot d och a afbrytas. Telefonapparaten I har ledningen afbruten vid a och vexelapparatens jordledning vid d. Strömmen går då genom R och U till II. Gifver sistnämnda telefonapparat vid vexelns utgångsläge en signal, gå strömmarne genom [7, R, d, elektromagneten P samt jordledningen. Härvid attraheras ankaret till P, och D vrides, kontakterna a och d afbrytas, hvaremot e slutes, så att ledningen blifver densamma som nyss visades då från stationen sändes en galvanisk ström. Efter samtalets slut bringas vexel-apparaten i sitt ursprungliga läge genom en galvanisk ström, motsatt den förstnämnda. N vrides då åt venster, och H, i
*) Se Kongl. Patentbyråns beskrifning, N:o 286.
FIG. 421.
