2. Elektricitetens uppmätning för tekniska ändamål
FIG. 18.
56 ELEKTRICITETENS UPPMÄTNING FÖB TEKNISKA ÄNDAMÅL.

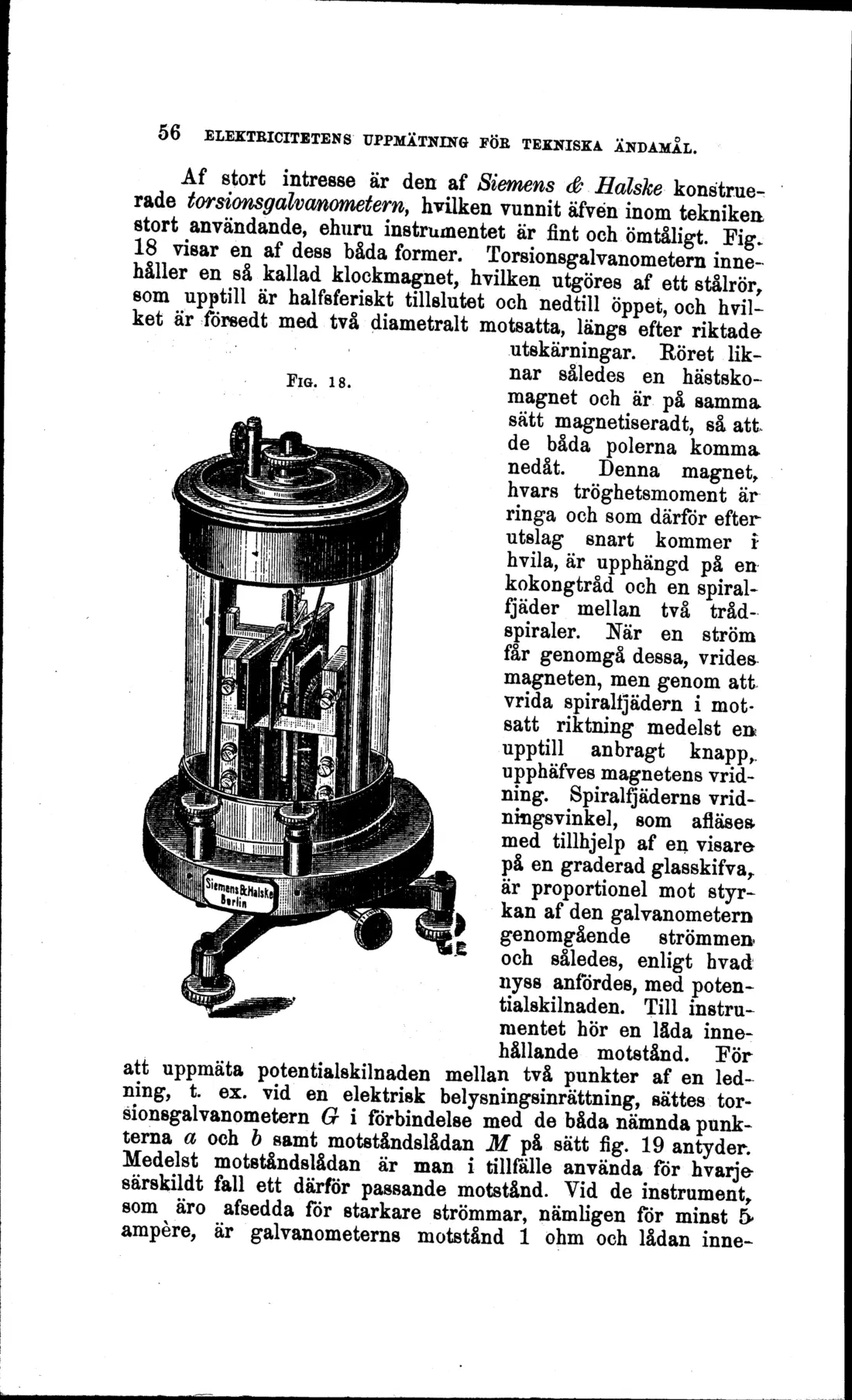

Af stort intresse är den af Siemens & Halske konstruerade torsiomgalvcwometern, hvilken vunnit äfven inom tekniken, stort användande, ehuru instrumentet är fint och ömtåligt. Fig. 18 visar en af dess båda former. Torsionsgalvanometern innehåller en så kallad klockmagnet, hvilken utgöres af ett stålrör, som upptill är halfsferiskt tillslutet och nedtill öppet, och hvilket är försedt med två diametralt motsatta, längs efter riktade
utskärningar. Röret liknar således en hästsko-magnet och är på samma sätt magnetiserade så att de båda polerna komma nedåt. Denna magnet, hvars tröghetsmoment är ringa och som därför efter utslag snart kommer i hvila, är upphängd på en kokongtråd och en spiralfjäder mellan två trådspiraler. När en ström får genomgå dessa, vrides magneten, men genom att vrida spiralfjädern i motsatt riktning medelst en upptill anbragt knapp,, upphäfdes magnetens vridning. Spiralfjäderns vridningsvinkel, som afläser med tillhjelp af en visarn på en graderad glasskifva, är proportionel mot styrkan af den galvanometern genomgående strömmen' och således, enligt hvad nyss anfördes, med potentialskilnaden. Till instrumentet hör en låda innehållande motstånd. För

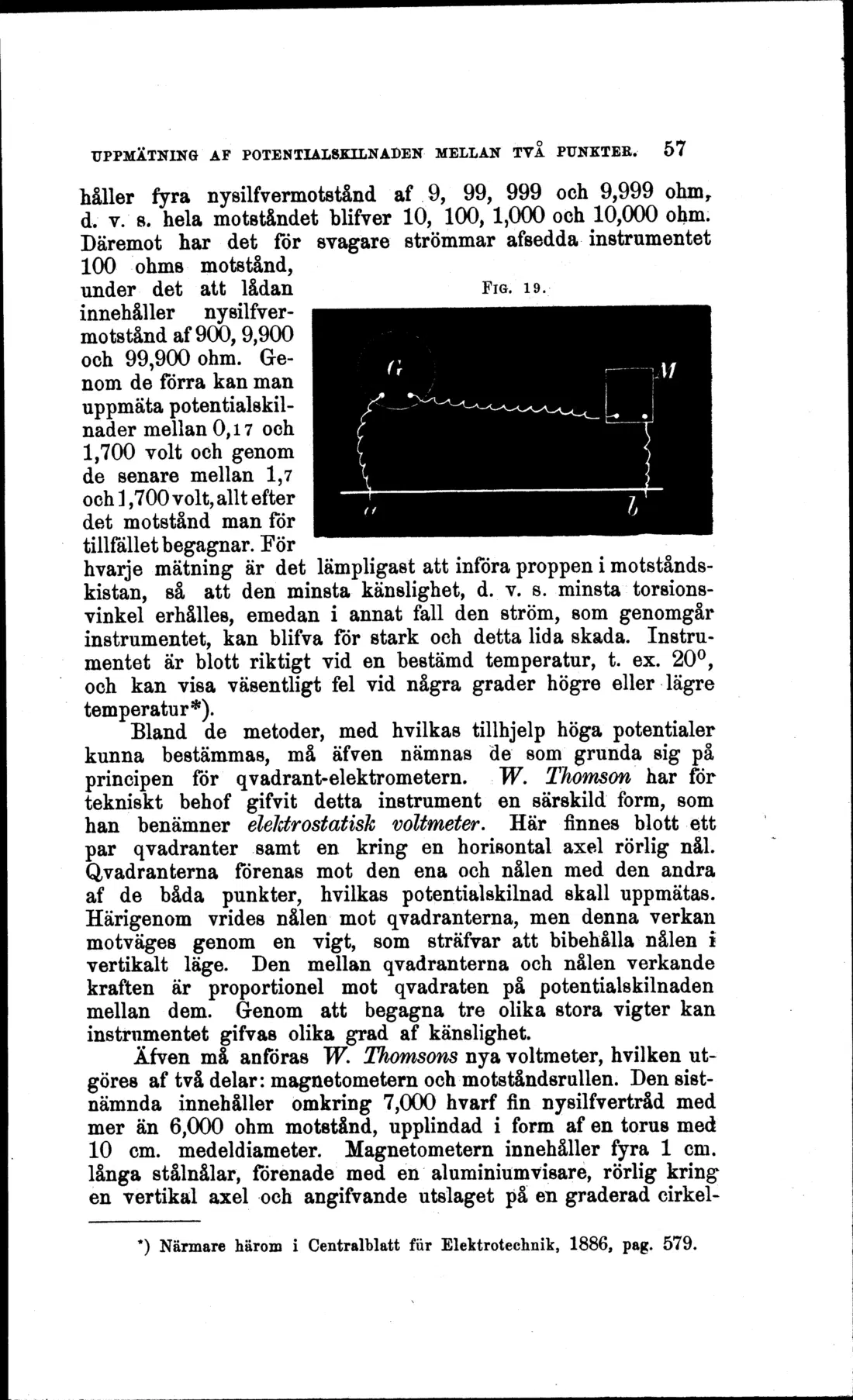

att uppmäta potentialskilnaden mellan två punkter af en ledning, t. ex. vid en elektrisk belysningsinrättning, sättes tor-sionsgalvanometern G i förbindelse med de båda nämnda punkterna a och b samt motståndslådan M på sätt fig. 19 antyder. Medelst motståndslådan är man i tillfälle använda för hvarje särskildt fall ett därför passande motstånd. Vid de instrument, som äro afsedda för starkare strömmar, nämligen för minst 5* ampere, är galvanometerns motstånd l ohm och lådan inne-
