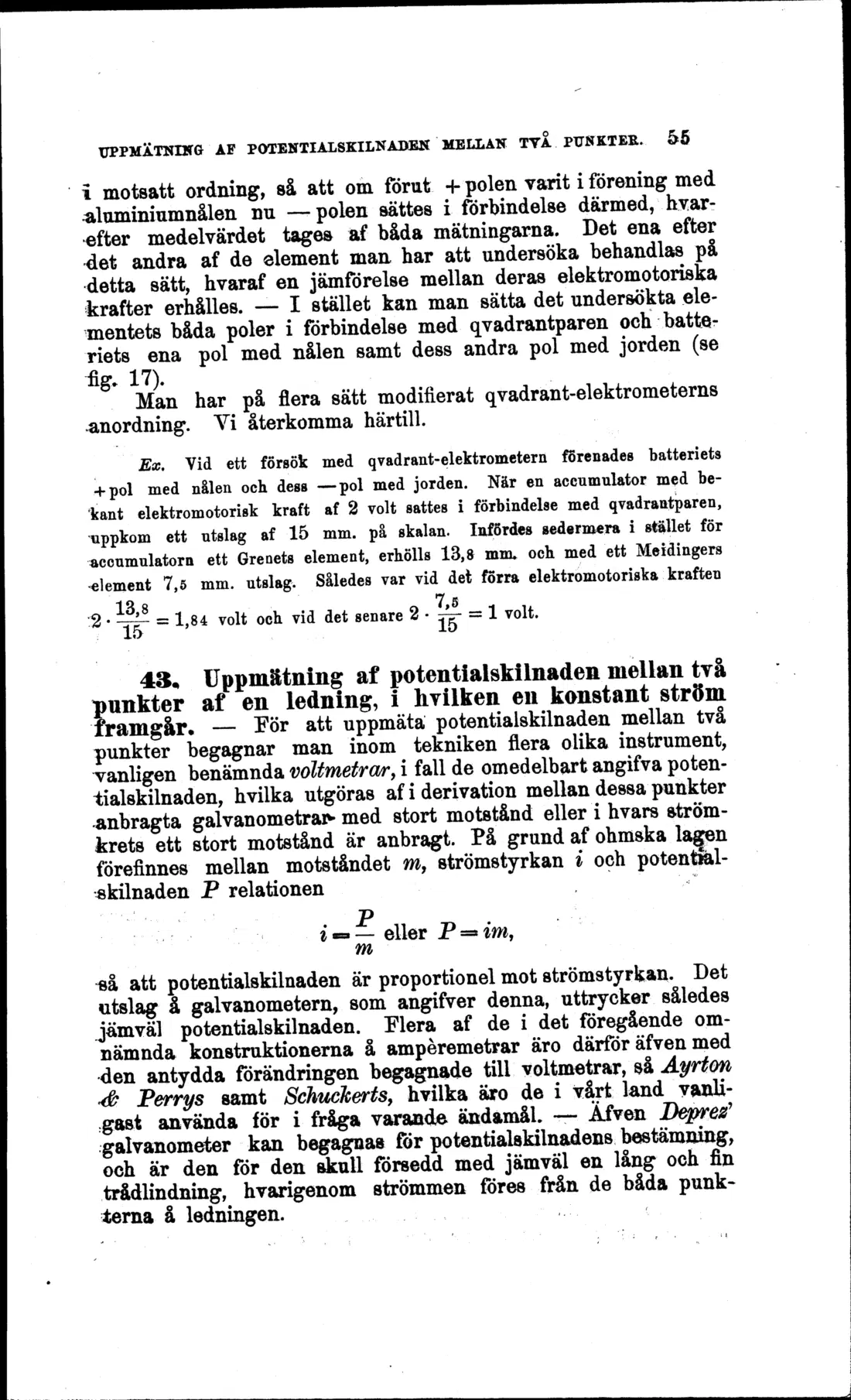

Sida 55
2. Elektricitetens uppmätning för tekniska ändamål
UPPMÄTNIKG AF POTENTIALSKILNADEN MELLAN TVÅ PUNKTER. &§
i motsatt ordning, så att om förut H-polen varit i förening med aluminiumnålen nu --polen sättes i förbindelse därmed, hvarefter medelvärdet tages af båda mätningarna. Det ena efter det andra af de element man har att undersöka behandlas på detta sätt, hvaraf en jämförelse mellan deras elektromotoriska krafter erhålles. - I stället kan man sätta det undersökta elementets båda poler i förbindelse med qvadrantparen och batteriets ena pol med nålen samt dess andra pol med jorden (se *g. 17).
Man har på flera sätt modifierat qvadrant-elektrometerns .anordning. Yi återkomma härtill.
Ex. Vid ett försök med qvadrant-elektrometern förenades batteriets + pol med nålen och dess -pol med jorden. När en accumulator med bekant elektromotorisk kraft af 2 volt sattes i förbindelse med qvadrantparen, uppkom ett utslag af 15 mm. på skalan. Infördes sedermera i stället för accumulatorn ett Grenets element, erhölls 13,a mm» och med ett Meidingers -element 7,5 mm. utslag. Således var vid det förra elektromotoriska kraften
13 8 7 5
:2 . TÉ~ = 1,84 volt och vid det senare 2 . ^=- = l volt. 15 15
43, Uppmätning af potentialskilnaden mellan två punkter af en ledning, i hvilken en konstant ström framgår. - För att uppmäta potentialskilnaden mellan två punkter begagnar man inom tekniken flera olika instrument, manligen benämnda voltmetrar, i fall de omedelbart angifva potentialskilnaden, hvilka utgöras af i derivation mellan dessa punkter -anbragta galvanometer* med stort motstånd eller i hvars strömkrets ett stort motstånd är anbragt. På grund af ohmska lagen förefinnes mellan motståndet m, strömstyrkan i och potent&l-.skilnaden P relationen
i« - eller P =* im, m
«å att potentialskilnaden är proportionel mot strömstyrkan. Det utslag å galvanometern, som angifver denna, uttrycker således jämväl potentialskilnaden. Mera af de i det föregående omnämnda konstruktionerna å ampéremetrar äro därför äfven med den antydda förändringen begagnade till voltmetrar, så Ayrton
