2. Elektricitetens uppmätning för tekniska ändamål

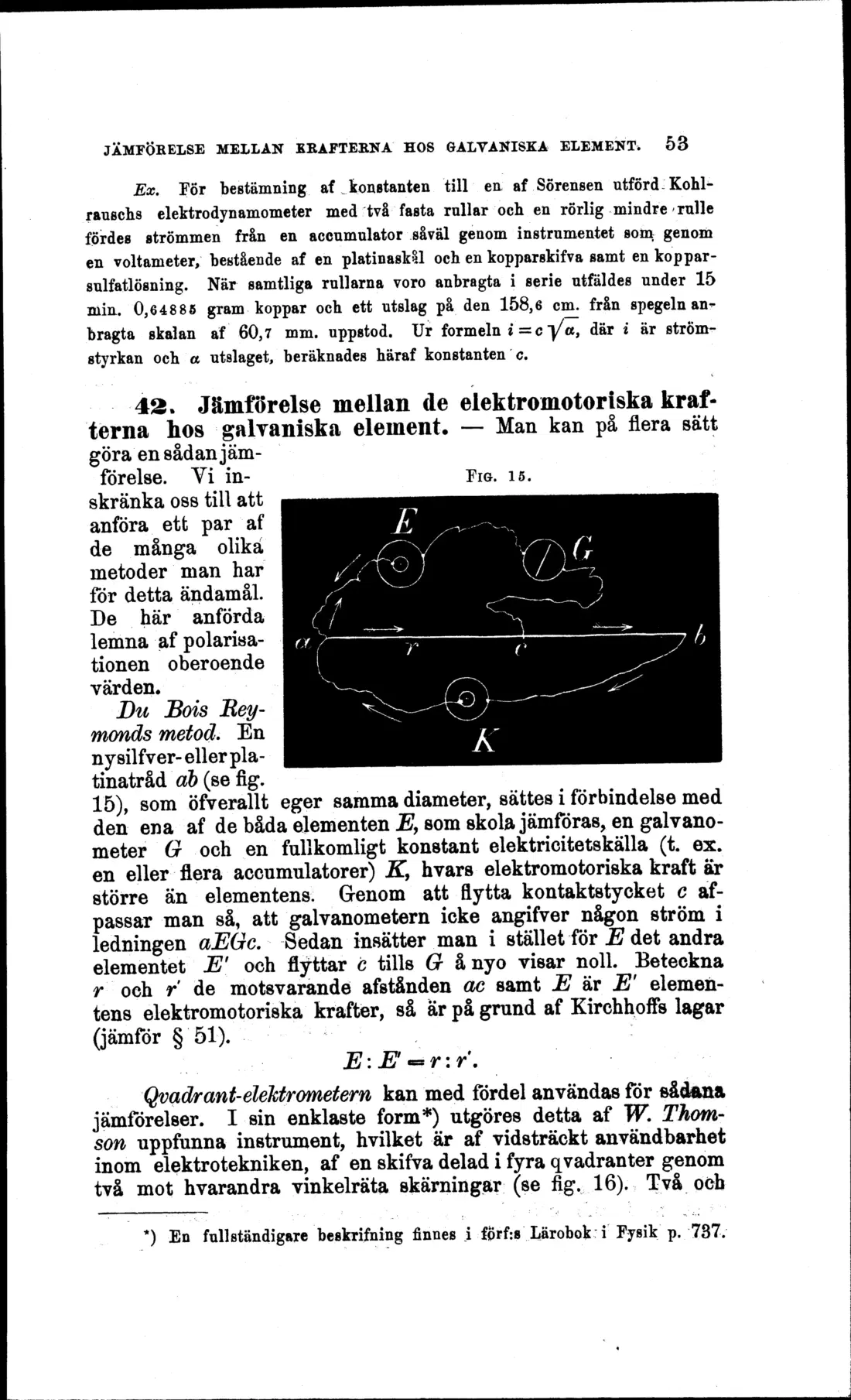

JÄMFÖRELSE MELLAN KEAFTERNA HOS GALVANISKA ELEMENT. 53
Ex. För bestämning af .konstanten till en af Sörensen utförd^Kohl-rauschs elektrodynamometer med två fasta rullar och en rörlig mindre' rulle fördes strömmen från en accumulator såväl genom instrumentet som genom en voltameter, bestående af en platinaskal och en kopparskifva samt en koppar-sulfatlösning. När samtliga rullarna voro anbragta i serie utfäld e s under 15 min. 0,64885 gram koppar och ett utslag på den 158,6 cm. från spegeln anbragta skalan af 60,7 mm. uppstod. Ur formeln i = c "|/a, där i är strÖm-styrkan och a utslaget, beräknades häraf konstanten c.
42. Jämförelse mellan de elektromotoriska krafterna hos galvaniska element. - Man kan på flera sätt göra en sådan jämförelse. Yi inskränka oss till att anföra ett par af de många olika metoder man har för detta ändamål. De här anförda lemna af polarisationen oberoende värden.
Du Bois Eey-monds metod. En nysilfver-eller pla-tinatråd ab (se fig. 15), som öfverallt eger samma diameter, sättes i förbindelse med den ena af de båda elementen JE, som skola jämföras, en galvanometer G och en fullkomligt konstant elektricitetskälla (t. ex. en eller flera accumulatorer) K, hvars elektromotoriska kraft ar större än elementens. Genom att flytta kontaktstycket c af-passar man så, att galvanometer, icke angifver någon ström i ledningen aEGc. Sedan insätter man i stället för E det andra elementet E' och flyttar c tills G å nyo visar noll. Beteckna T och T de motsvarande afstånden ac samt E är E' elementens elektromotoriska krafter, så ar på grund af Kirchhoffs lagar (jämför § 51).
E:E'=*r:r.
Qvqdrant-elektrometern kan med fördel användas för sådaaa jämförelser. I sin enklaste förrn*) utgöres detta af W. Thomson uppfunna instrument, hvilket är af vidsträckt användbarhet inom elektrotekniken, af en skifva delad i fyra qvadranter genom två mot hvarandra vinkelräta skärningar (se fig. 16). Två och
*) En fullständigare beskrifning finnes i fprfcs Lärobok:i Fysik;'p. 737.
FIG. 15.
