6. Vexelström-maskiner och transformatorer

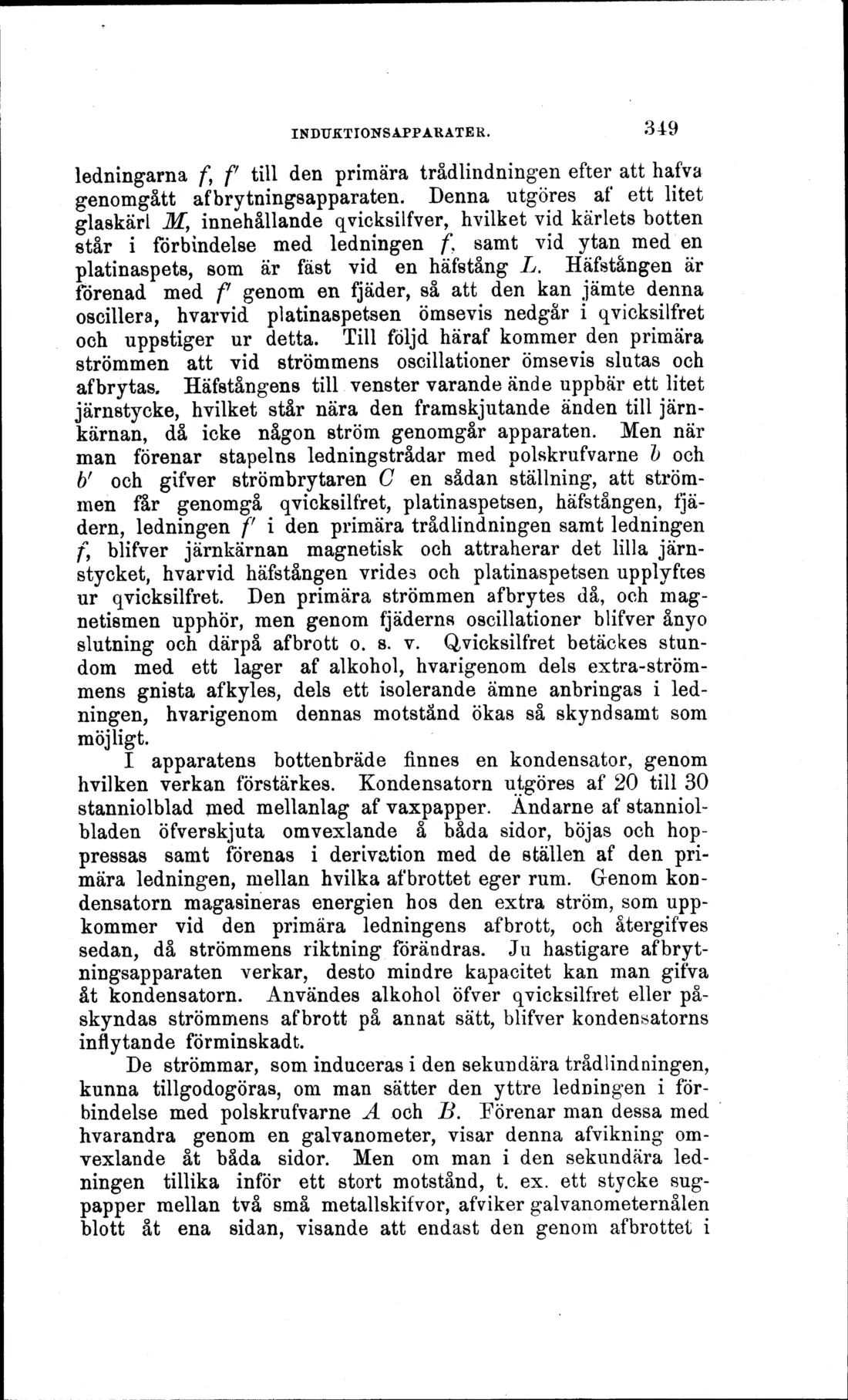

INDUKTIONSAPPARATER. 349
ledningarna f, f till den primära trådlindningen efter att hafva genomgått afbrytningsapparaten. Denna utgöres af ett litet glaskärl M, innehållande qvicksilfver, hvilket vid kärlets botten står i förbindelse med ledningen ff samt vid ytan med en platinaspets, som är fäst vid en hafstång L. Häfstången är förenad med f genom en fjäder, så att den kan jämte denna oscillera, hvarvid platinaspetsen ömsevis nedgår i qvicksilfret och uppstiger ur detta. Till följd häraf kommer den primära strömmen att vid strömmens oscillationer ömsevis slutas och afbrytas. Häfstångens till venster varande ände uppbär ett litet järnstycke, hvilket står nära den framskjutande änden till järnkärnan, då icke någon ström genomgår apparaten. Men när man förenar stapelns ledningstrådar med polskrufvarne Z> och 6' och gifver strömbrytaren C en sådan ställning, att strömmen får genomgå qvicksilfret, platinaspetsen, häfstången, fjädern, ledningen f i den primära trådlindningen samt ledningen f, blifver järnkärnan magnetisk och attraherar det lilla järnstycket, hvarvid häfstången vrides och platinaspetsen upplyftes ur qvicksilfret. Den primära strömmen afbrytes då, och magnetismen upphör, men genom fjäderns oscillationer blifver ånyo slutning och därpå afbrott o. s. v. Qvicksilfret betäckes stundom med ett lager af alkohol, hvarigenom dels extra-ström-me.ns gnista afkyles, dels ett isolerande ämne anbringas i ledningen, hvarigenom dennas motstånd ökas så skyndsamt som möjligt.
I apparatens bottenbräde finnes en kondensator, genom hvilken verkan förstärkes. Kondensatorn utgöres af 20 till 30 stanniolblad med mellanlag af vaxpapper. Ändarne af stanniol-bladen öfverskjuta omvexlande å båda sidor, böjas och hoppressas samt förenas i derivation med de ställen af den primära ledningen, mellan hvilka af brottet eger rum. Genom kondensatorn magasineras energien hos den extra ström, som uppkommer vid den primära ledningens afbrott, och återgifves sedan, då strömmens riktning förändras. Ju hastigare afbrytningsapparaten verkar, desto mindre kapacitet kan man gifva åt kondensatorn. Användes alkohol öfver qvicksilfret eller påskyndas strömmens afbrott på annat sätt, blifver kondensatorns inflytande förminskadt.
De strömmar, som induceras i den sekundära trådlindningen, kunna tillgodogöras, om man sätter den yttre ledningen i förbindelse med polskrufvarne A och B. Förenar man dessa med hvarandra genom en galvanometer, visar denna afvikning omvexlande åt båda sidor. Men om man i den sekundära ledningen tillika inför ett stort motstånd, t. ex. ett stycke sug-papper mellan två små metallskifvor, afviker galvanometernålen blott åt ena sidan, visande att endast den genom af brottet i
