6. Vexelström-maskiner och transformatorer

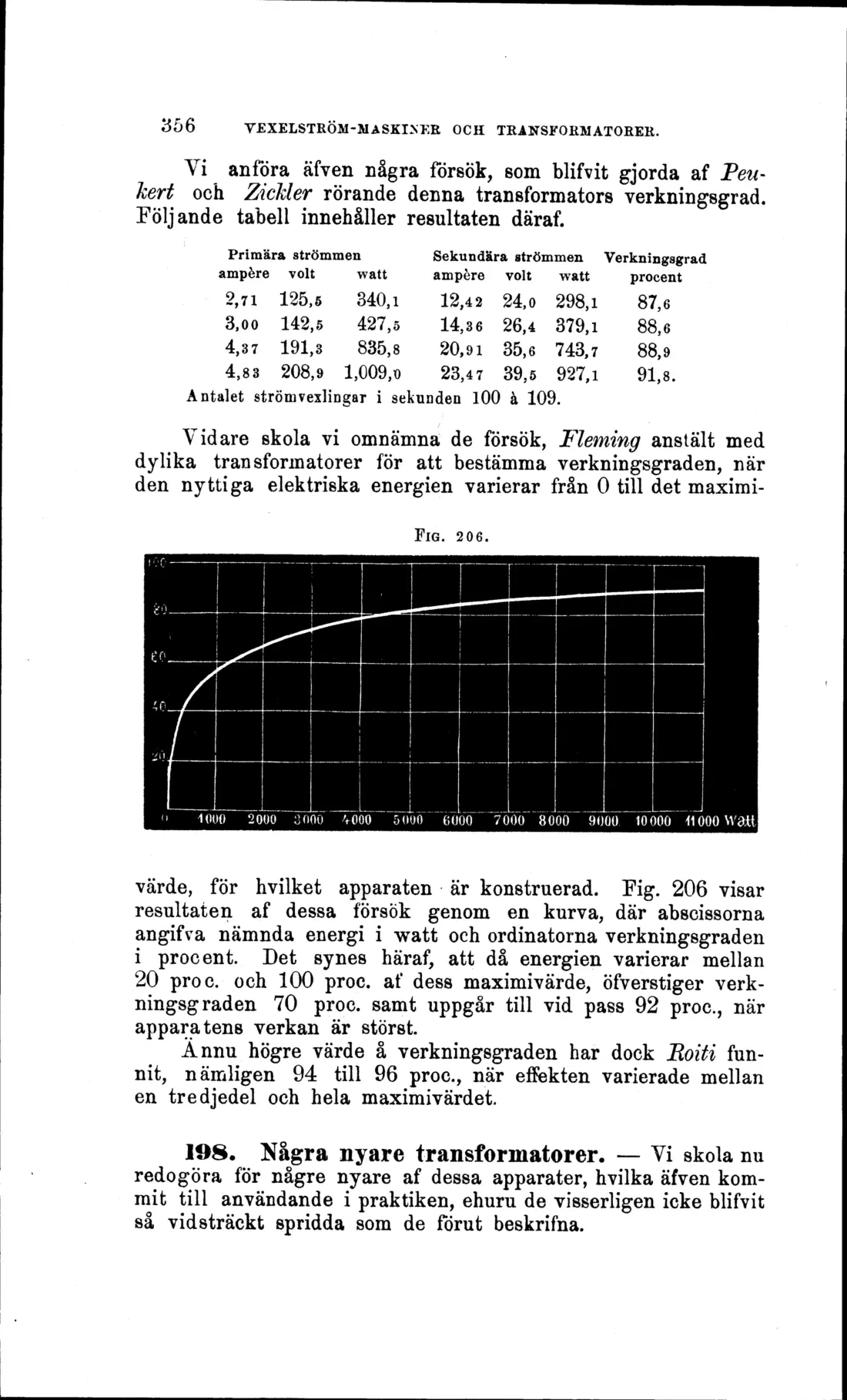

356 VEXELSTRÖM-MASKINER OCH TRANSFORMATORER.
Vi anföra äfven några försök, som blifvit gjorda af Peu-kert och Zickler rörande denna transformators verkningsgrad. Följande tabell innehåller resultaten däraf.
Primära strömmen Sekundära strömmen Verkningagrad
ampere volt watt ampere volt watt procent
2,71 125,5 340,1 12,42 24,0 298, i 87,6
3,00 142,5 427,5 14,36 26,4 379, i 88,6
4,37 191,3 835,8 20,9i 35,6 743,7 88,9
4,83 208,9 1,009,0 23,47 39,5 927, i 91,8. Antalet strömvexlingar i sekunden 100 å 109.
Vidare skola vi omnämna de försök, Fleming anstalt med dylika transformatorer för att bestämma verkningsgraden, när den nyttiga elektriska energien varierar från O till det maximilie. 206.
värde, för hvilket apparaten är konstruerad. Fig. 206 visar resultaten af dessa försök genom en kurva, där abscissorna angifva nämnda energi i watt och ordinatorna verkningsgraden i procent. Det synes häraf, att då energien varierar mellan 20 proc. och 100 proc. af dess maximivärde, öfverstiger verkningsgraden 70 proc. samt uppgår till vid pass 92 proc., när apparatens verkan är störst.
Ännu högre värde å verkningsgraden har dock Hoiti funnit, nämligen 94 till 96 proc., när effekten varierade mellan en tredjedel och hela maximivärdet.
198. Några nyare transformatorer. - Vi skola nu redogöra för någre nyare af dessa apparater, hvilka äfven kommit till användande i praktiken, ehuru de visserligen icke blifvit så vidsträckt spridda som de förut beskrifna.
