2. Elektricitetens uppmätning för tekniska ändamål

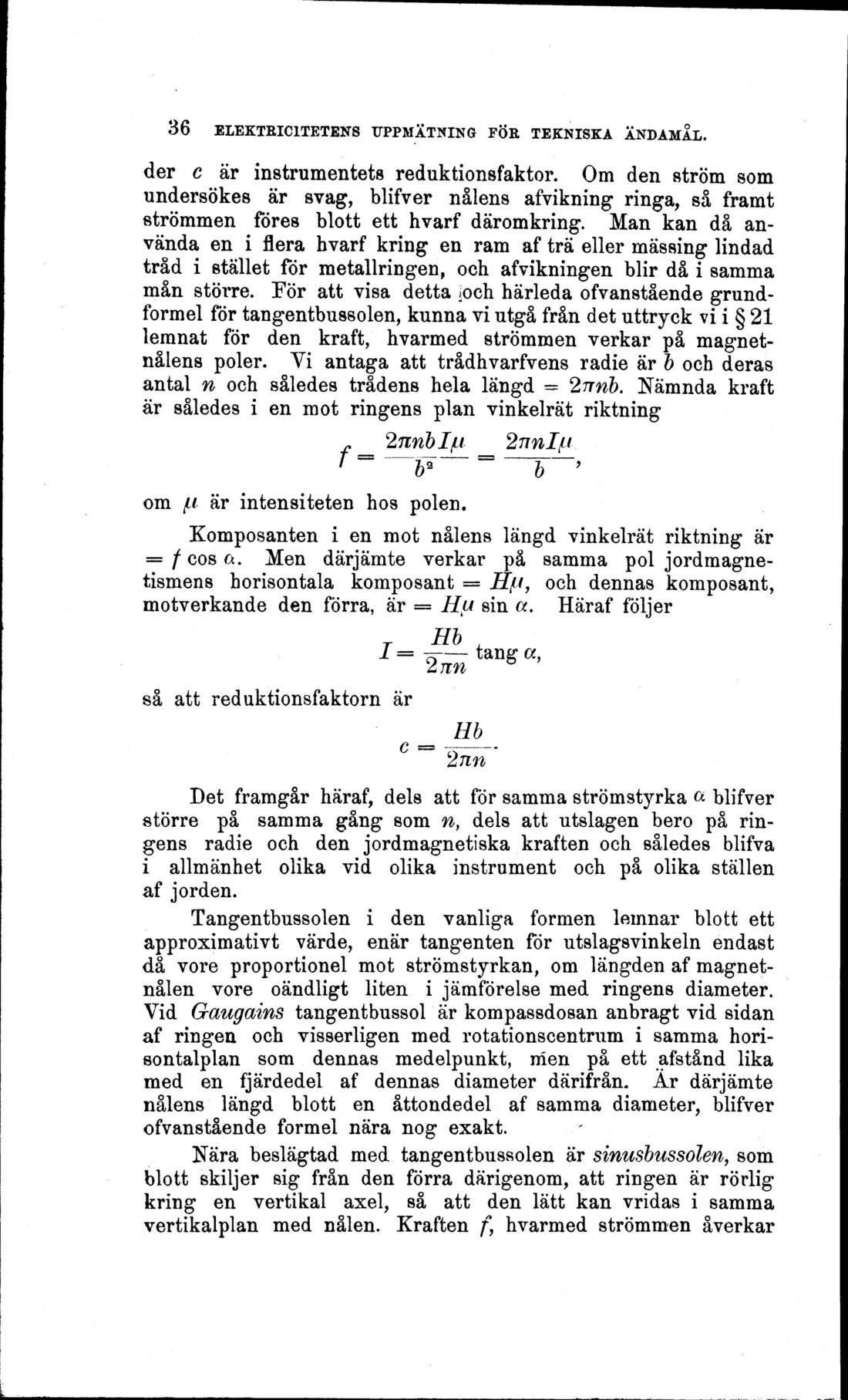

36 ELEKTRICITETENS UPPMÄTNING FÖR TEKNISKA ÄNDAMÅL.
der c är instrumentets reduktionsfaktor. Om den ström som undersökes är svag, blifver nålens afvikning ringa, så framt strömmen föres blott ett hvarf däromkring. Man kan då använda en i flera hvarf kring en ram af trä eller mässing lindad tråd i stället för metallringen, och afvikningen blir då i samma mån större. För att visa detta loch härleda ofvanstående grundformel för tangentbussolen, kunna vi utgå från det uttryck vi i § 21 lemnat för den kraft, hvarmed strömmen verkar på magnetnålens poler. Yi antaga att trådhvarfvens radie är b och deras antal n och således trådens hela längd = 2nnb. Nämnda kraft är således i en mot ringens plan vinkelrät riktning
' 62
om jii är intensiteten hos polen.
Komposanten i en mot nålens längd vinkelrät riktning är = / cos a. Men därjämte verkar pä samma pol jordmagnetismens horisontala komposant = JET//, och dennas komposant, motverkande den förra, är = H.u sin a. Häraf följer
så att reduktionsfaktorn är
Hb c
2nn
Det framgår häraf, dels att för samma strömstyrka & blifver större på samma gång som n, dels att utslagen bero på ringens radie och den jordmagnetiska kraften och således blifva i allmänhet olika vid olika instrument och på olika ställen af jorden.
Tangentbussolen i den vanliga formen lemnar blott ett approximativt värde, enär tangenten för utslagsvinkeln endast då vore proportionel mot strömstyrkan, om längden af magnetnålen vore oändligt liten i jämförelse med ringens diameter. Vid Gaugains tangentbussol är kompassdosan anbragt vid sidan af ringen och visserligen med rotationscentrum i samma horisontalplan som dennas medelpunkt, nien på ett afstånd lika med en fjärdedel af dennas diameter därifrån. Är därjämte nålens längd blott en åttondedel af samma diameter, blifver ofvanstående formel nära nog exakt.
Nära beslägtad med tangentbussolen är sinusbussolen, som blott skiljer sig från den förra därigenom, att ringen är rörlig kring en vertikal axel, så att den lätt kan vridas i samma vertikalplan med nålen. Kraften f, hvarmed strömmen åverkar
