46 ELEKTRICITETENS UPPMÄTNING FÖR TEKNISKA ÄNDAMÅL.

går denna, drages järnröret nedåt och dettas undre ände vid C, där fjädern är fästad, kringvrides, hvilken rörelse meddelas åt den vid rörets öfre del fastsatta visaren. Parallax vid afläs-ningen förekommes genom att graderingen är anbragt på en glasspegel. Inom vidsträckta gränser är utslaget proportionelt mot strömstyrkan.

Vid de instrument, som skola anbringas i närheten af starka magneter, sådana som vid dynamomaskiner begagnas, inneslutes trådspiralen i en dubbel järnmantel, hvilken utgör en magnetisk skärm.

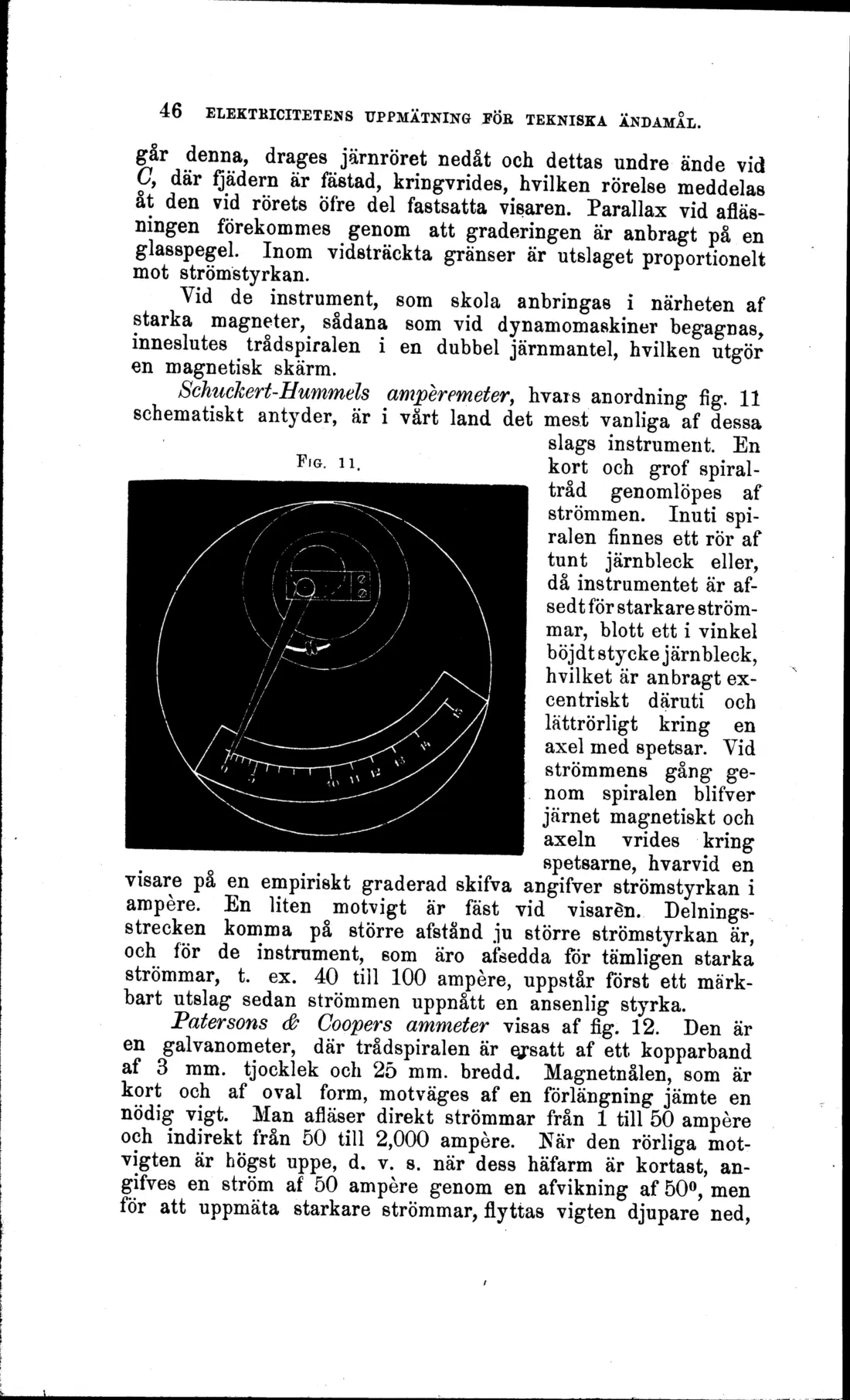

Schuckert-Hummels ampéremeter, hvars anordning fig. 11 schematiskt antyder, är i vårt land det mest vanliga af dessa

slags instrument. En kort och grof spiral-tråd genomlöpes af strömmen. Inuti spiralen finnes ett rör af tunt järnbleck eller, då instrumentet är afsedt för starkare strömmar, blott ett i vinkel böjdt stycke järnbleck, hvilket är anbragt excentriskt däruti och lättrÖrligt kring en axel med spetsar. Vid strömmens gång genom spiralen blifver järnet magnetiskt och axeln vrides kring spetsarne, hvarvid en visare på en empiriskt graderad skifva angifver strömstyrkan i ampere. En liten motvigt är fäst vid visaren. Delningsstrecken komma på större afstånd ju större strömstyrkan är, och för de instrument, som äro afsedda för tämligen starka strömmar, t. ex. 40 till 100 ampere, uppstår först ett märkbart utslag sedan strömmen uppnått en ansenlig styrka.

Pater sons & Cooper s ammeter visas af fig. 12. Den är en galvanometer, där trådspiralen är ejsatt af ett kopparband af 3 mm. tjocklek och 25 mm. bredd. Magnetnålen, som är kort och af oval form, motväges af en förlängning jämte en nödig vigt. Man afläser direkt strömmar från l till 50 ampere och indirekt från 50 till 2,000 ampere. När den rörliga mot-vigten är högst uppe, d. v. s. när dess häfarm är kortast, angifves en ström af 50 ampere genom en afvikning af 50°, men för att uppmäta starkare strömmar, flyttas vigten djupare ned,
