2. Elektricitetens uppmätning för tekniska ändamål

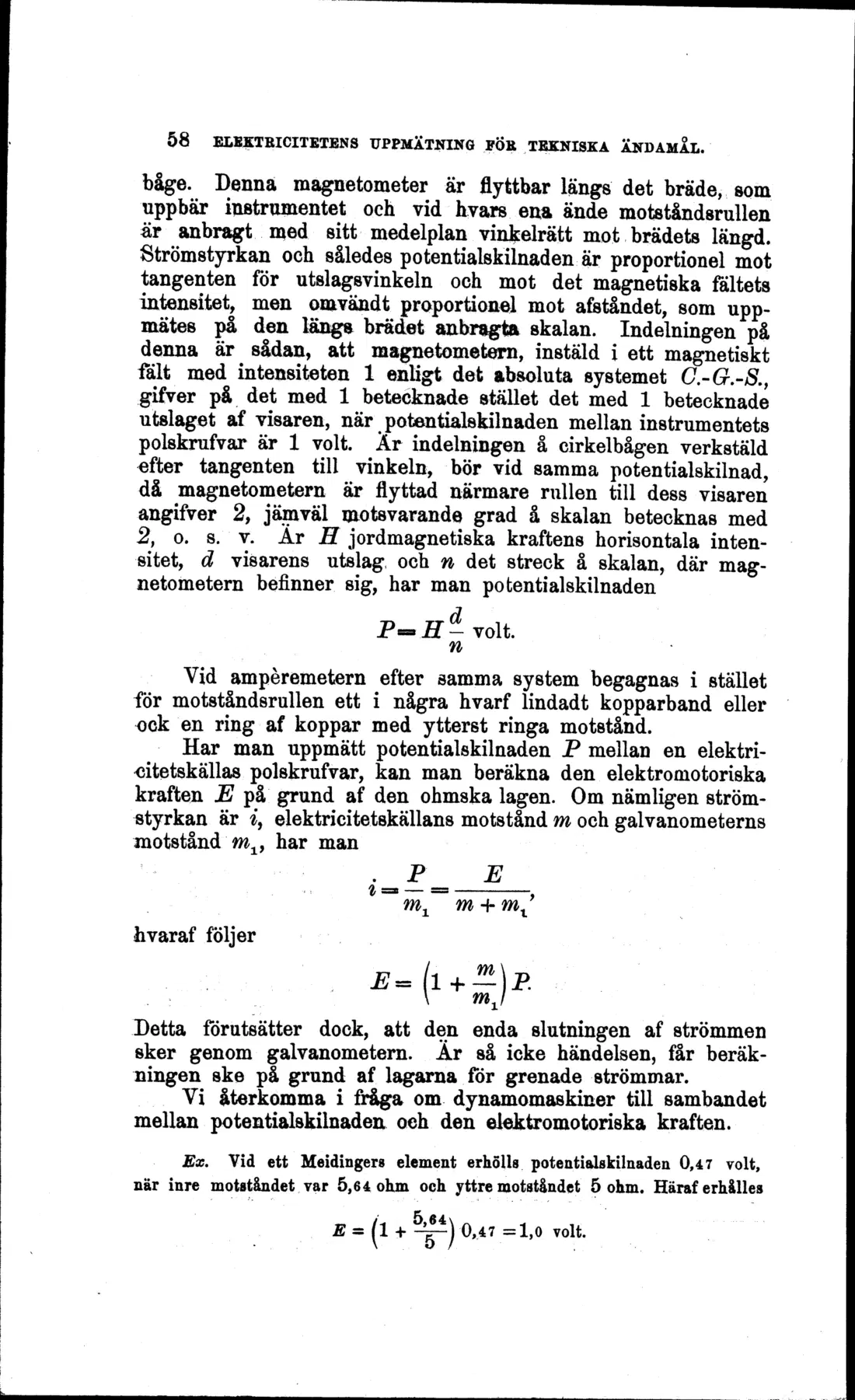

58 ELEKTRICITETENS UPPMÄTNING FÖB TEKNISKA ÄNDAMÅL.
båge. Denna magnetometer är flyttbar längs det bräde, som uppbär instrumentet och vid hvars eua ände motståndsrullen är anbragt med sitt medelplan vinkelrätt mot brädets längd. Strömstyrkan och således potentialskilnaden är proportionel mot tangenten för utslagsvinkeln och mot det magnetiska fältets intensitet, men omvändt proportionel mot afståndet, som uppmätes på den längs brädet anbragta skalan. Indelningen på denna är sådan, att magnetometern, instäld i ett magnetiskt fält med intensiteten l enligt det absoluta systemet C.-Gr.-S., gifver på det med l betecknade stället det med l betecknade utslaget af visaren, när potentialskilnaden mellan instrumentets polskrufvar är l volt. Är indelningen å cirkelbågen verkstäld ofter tangenten till vinkeln, bör vid samma potentialskilnad, då magnetometern är flyttad närmare rullen till dess visaren angifver 2, jämväl motsvarande grad å skalan betecknas med 2, o. s. v. Är H jordmagnetiska kraftens horisontala intensitet, d visarens utelag, och n det streck å skalan, där magnetometern befinner sig, har man potentialskilnaden
P-IT-volt.
n
Vid ampéremetern efter samma system begagnas i stället för motståndsrullen ett i några hvarf lindadt kopparband eller ock en ring af koppar med ytterst ringa motstånd.
Har man uppmätt potentialskilnaden P mellan en elektri-oitetskällas polskrufvar, kan man beräkna den elektromotoriska kraften E på grund af den ohmska lagen. Om nämligen strömstyrkan är i, elektricitetskällans motstånd m och galvanometerns motstånd m±, har man
.=sP==_£r
m1 m hvaraf följer
Detta förutsätter dock, att den enda slutningen af strömmen sker genom galvanometern. Är så icke händelsen, får beräkningen ske på grund af lagarna för grenade strömmar.
Vi återkomma i fråga om dynamomaskiner till sambandet mellan potentialskilnaden oeh den elektromotoriska kraften.
Ex. Vid ett Meidingers element erhölls potentialskilnaden 0,47 volt, när inre motståndet var 5,6 4 ohm och yttre motståndet 5 ohm. Häraf erhålles
E =
0,47 =1,0 volt.
