11. Telefonen och mikrofonen

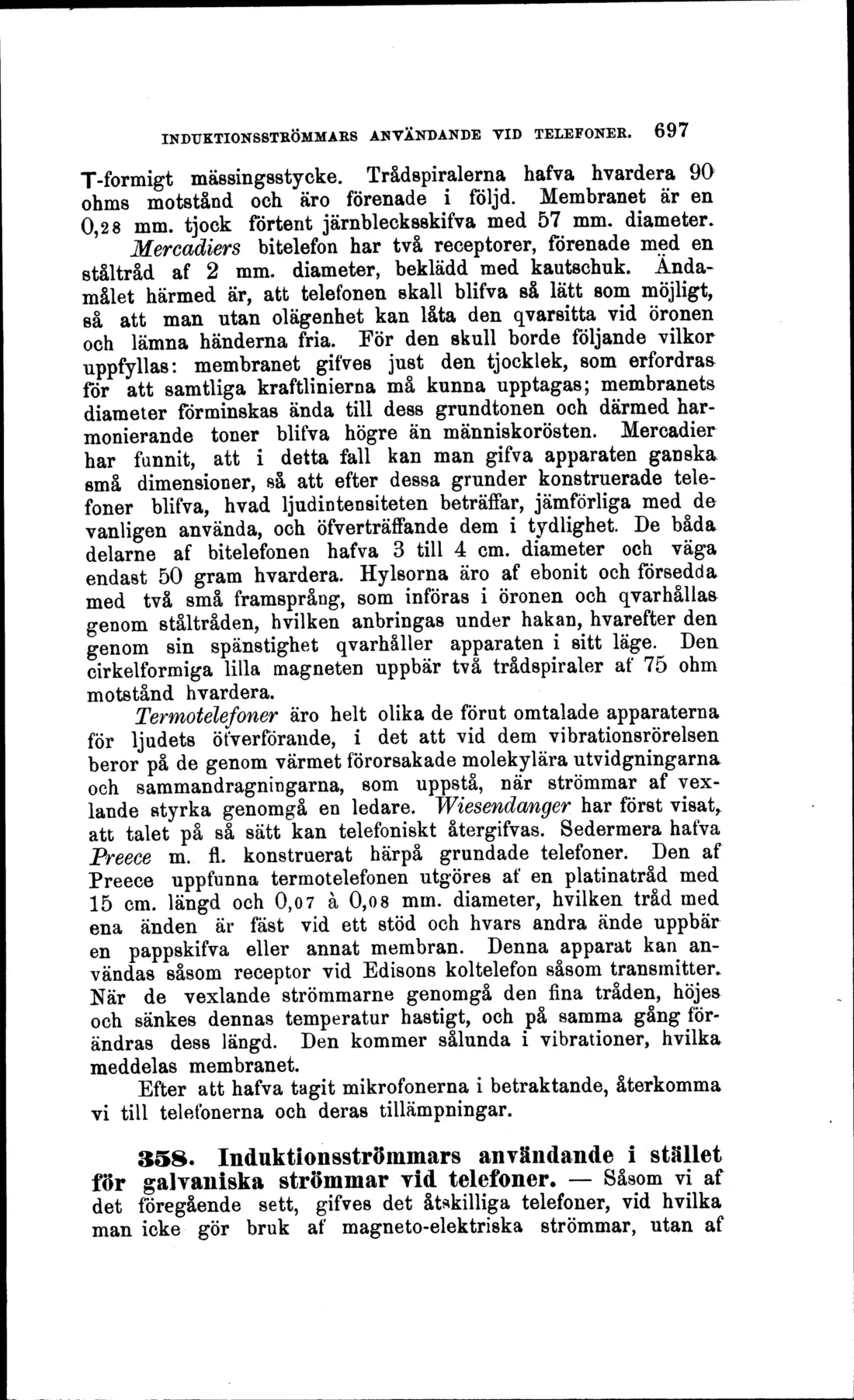

INDTJKTIONSSTBÖMMARS ANVÄNDANDE VID TELEFONER. 697
T-formigt mässingsstycke. Trådspiralerna hafva hvardera 90 ohms motstånd och äro förenade i följd. Membranet är en 0,28 mm. tjock förtent järnblecksskifva med 57 mm. diameter.
Mercadiers bitelefon har två receptorer, förenade med en ståltråd af 2 mm. diameter, beklädd med kautschuk. Ändamålet härmed är, att telefonen skall blifva så lätt som möjligt, så att man utan olägenhet kan låta den qvarsitta vid öronen och lämna händerna fria. Por den skull borde följande vilkor uppfyllas: membranet gifves just den tjocklek, som erfordras för att samtliga kraftlinierna må kunna upptagas; membranets diameter förminskas ända till dess grundtonen och därmed harmonierande toner blifva högre än människorösten. Mercadier har funnit, att i detta fall kan man gifva apparaten ganska små dimensioner, så att efter dessa grunder konstruerade telefoner blifva, hvad ljudintensiteten beträffar, jämförliga med de vanligen använda, och öfverträffande dem i tydlighet. De båda delarne af bitelefonen hafva 3 till 4 cm. diameter och väga endast 50 gram hvardera. Hylsorna äro af ebonit och försedda med två små framsprang, som införas i öronen och qvarhållaa genom ståltråden, hvilken anbringas under hakan, hvarefter den genom sin spänstighet qvarhåller apparaten i sitt läge. Den cirkelformiga lilla magneten uppbär två trådspiraler af 75 ohm motstånd hvardera.
Termotelefoner äro helt olika de förut omtalade apparaterna för ljudets öfverförande, i det att vid dem vibrationsrörelsen beror på de genom värmet förorsakade molekylära utvidgningarna och sammandragningarna, som uppstå, när strömmar af vexlande styrka genomgå en ledare. Wiesendanger har först visat, att talet på så sätt kan telefoniskt återgifvas. Sedermera hafva Preece m. fl. konstruerat härpå grundade telefoner. Den af Preece uppfunna termotelefonen utgöres af en platinatråd med 15 cm. längd och 0,07 å 0,08 mm. diameter, hvilken tråd med ena änden är fäst vid ett stöd och hvars andra ände uppbär en pappskifva eller annat membran. Denna apparat kan användas såsom receptor vid Edisons koltelefon såsom transmitter. När de vexlande strömmarne genomgå den fina tråden, höjes och sänkes dennas temperatur hastigt, och på samma gång förändras dess längd. Den kommer sålunda i vibrationer, hvilka meddelas membranet.
Efter att hafva tagit mikrofonerna i betraktande, återkomma vi till telefonerna och deras tillämpningar.
358. Induktionsströmmar användande i stället för galvaniska strömmar vid telefoner. - Såsom vi af det föregående sett, gifves det åtskilliga telefoner, vid hvilka man icke gör bruk af magneto-elektriska strömmar, utan af
