Elektriciteten och dess förnämsta tekniska tillämpningar

706 TELEFONEN OCH MIKROFONEN.

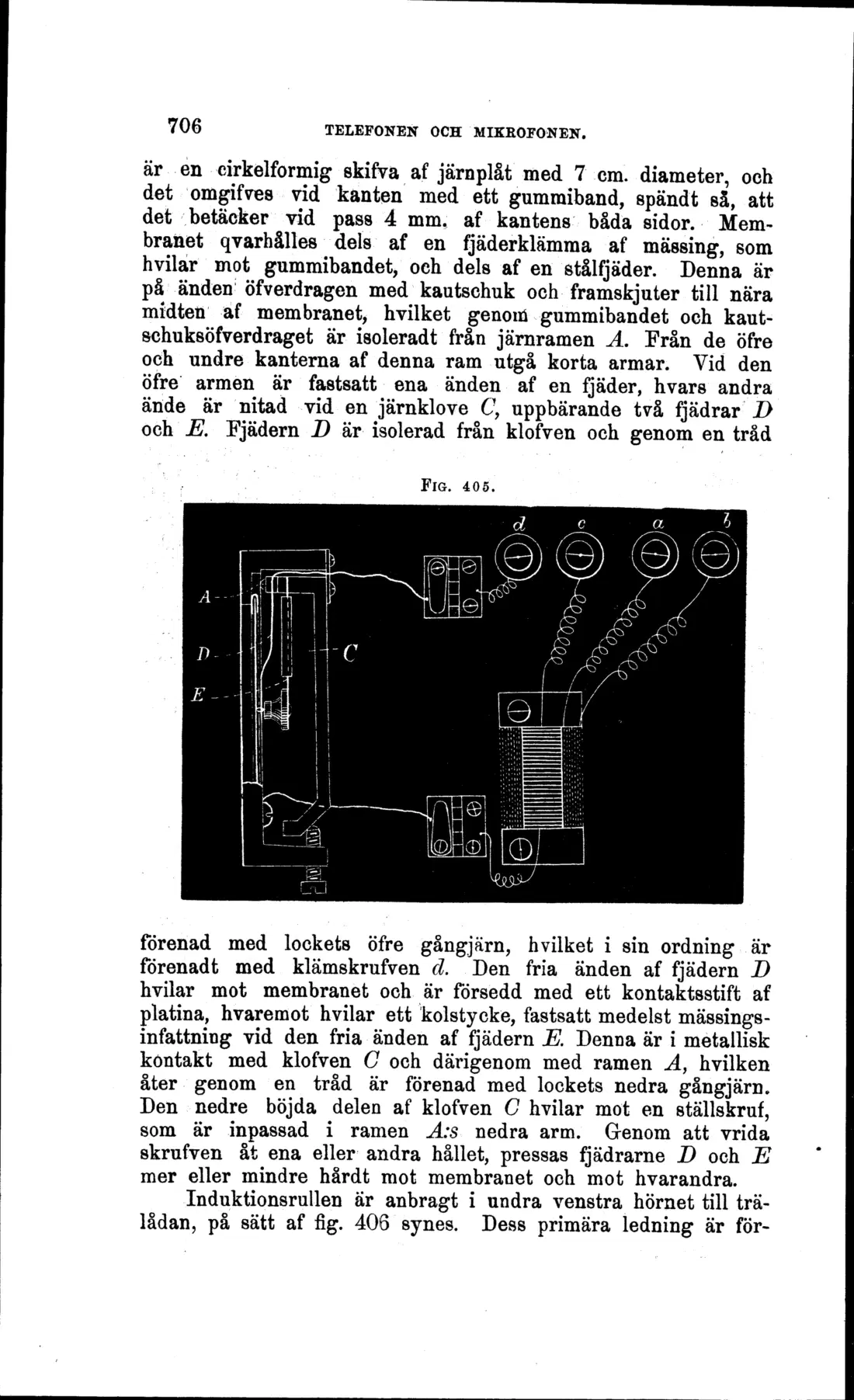

är en cirkelformig skifva af järnplåt med 7 cm. diameter, och det omgifves vid kanten med ett gummiband, spändt så, att det betäcker vid pass 4 mm, af kantens båda sidor. Membranet qvarhålles dels af en fjäderklämma af mässing, som hvilar mot gummibandet, och dels af en stålfjäder. Denna är på änden öfverdragen med kautschuk och framskjuter till nära midten af membranet; hvilket genoiti gummibandet och kaut-schuksöfverdraget är isoleradt från järnramen A. Från de öfre och undre kanterna af denna ram utgå korta armar. Vid den öfre armen är fastsatt ena änden af en fjäder, hvars andra ände är nitad vid en järnklove C, uppbärande två fjädrar D och E. Fjädern D är isolerad från klofven och genom en tråd

FIG. 405.

förenad med lockets öfre gångjärn, hvilket i sin ordning är förenadt med klämskrufven d. Den fria änden af fjädern D hvilar mot membranet och är försedd med ett kontaktsstift af platina, hvaremot hvilar ett kolstycke, fastsatt medelst mässings-infattniog vid den fria änden af fjädern E. Denna är i metallisk kontakt med klofven C och därigenom med ramen A, hvilken åter genom en tråd är förenad med lockets nedra gångjärn. Den nedre böjda delen af klofven G hvilar mot en ställskruf, som är inpassad i ramen A:s nedra arm. Genom att vrida skrufven åt ena eller andra hållet, pressas fjädrarne D och E mer eller mindre hårdt mot membranet och mot hvarandra.

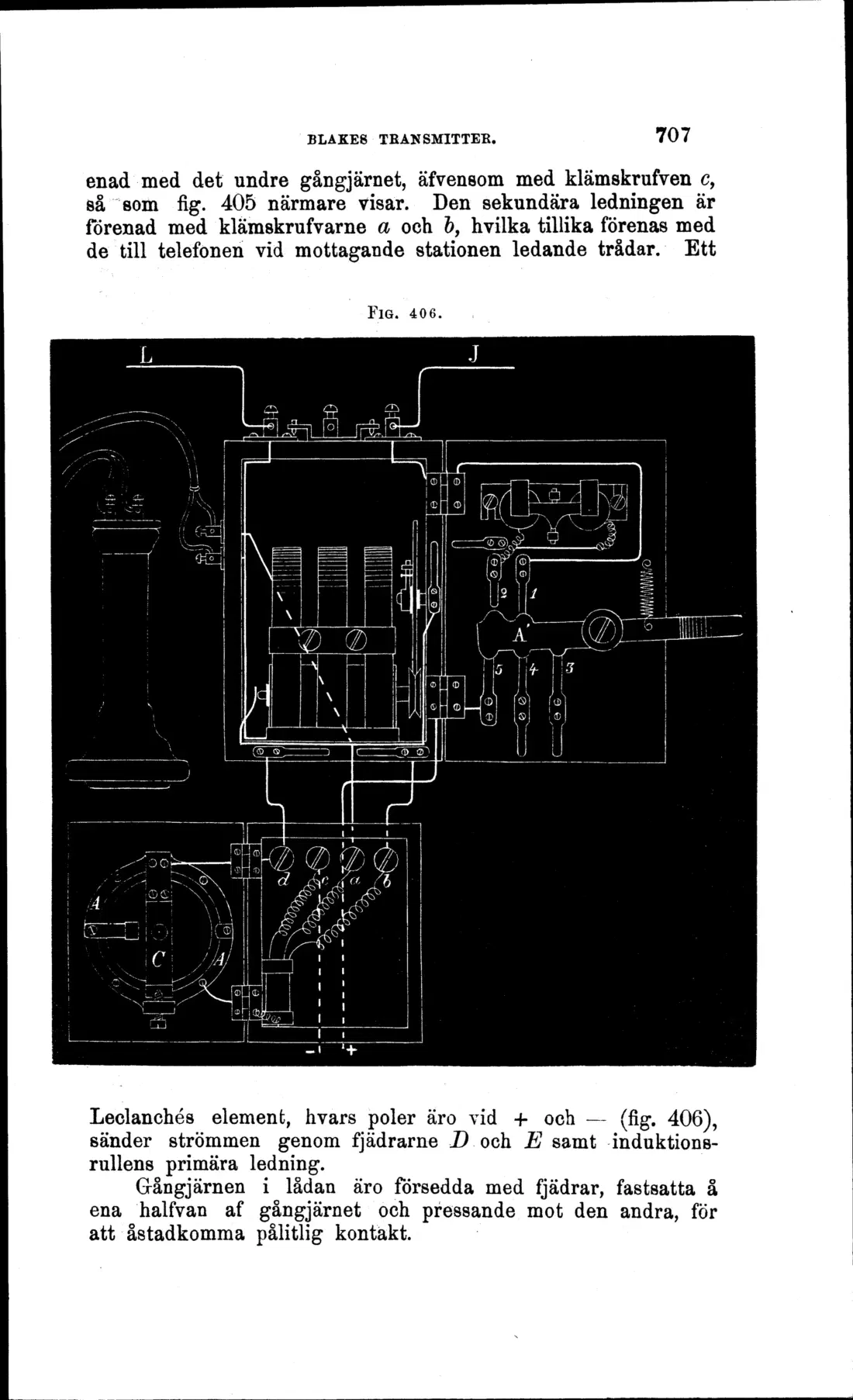

Induktionsrullen är anbragt i undra venstra hörnet till trälådan, på sätt af fig. 406 synes. Dess primära ledning är för-
