11. Telefonen och mikrofonen
708 TELEFONEN OCH MIKBOFONEN.
Det är lätt att inse, huru denna apparat verkar. När man talar framför membranet, kommer detta i vibration, hvarvid kontakten mellan platinaspetsen och kolet förändras, så att motståndet hos den primära ledningen i induktionsrullen undergår hastiga större eller mindre vexlingar. Den primära strömmen blifver sålunda undulatorisk. Härigenom induceras i den sekundära ledningen motsvarande ständigt vexlande strömmar, hvilka genomgå linien L och jordledningen l samt i den mottagande stationens telefon frambringa vibrationer, öfverensstämmande med dem, som alstras i transmitteras membran.
Såsom receptor begagnas handtelefonen, hvilken vi beskrifvit och afbildat i § 349. Den är bragt i samband med transmittera på sätt fig. 406 visar.
Yi vilja äfven omnämna, huru det for signalering erforderliga ringverket anordnas i sammanhang med transmittera och receptorn. Det är anbragt i en trälåda öfver den, hvilken innesluter transmittera, såsom af fig. 406 synes, hvarvid locket antages vara öppnadt. Båda lådorna fästas vid en vertikal träskifva. Man begagnar för ringverkets drifvande en magneto-elektrisk maskin. Stålmagneterna stå på trälådans botten, och nära denna mellan magneternas poler finnes en Siemens induktor, hvilken genom en vid lådans sida anbragt vef jämte en inuti henne varande snörtrisseutvexling bringas i rotation, när man vill signalera. När apparaten icke är i verksamhet, är handtelefonen upphängd på den yttre gafielformade änden till den tvåarmade häfstången A'. Denna nedtryckes därigenom, hvaremot den inre änden höjes, så att häfstången kommer i kontakt med fjädern 2, hvaremot kontakten med fjädrarna 3, 4 och 5 afbrytas. Fjädern l är alltid i beröring med häfstången, 3 och 5 sluta transmitterstapeln och 4 inkopplar handtelefonen i linien. När man upphänger handtelefonen, kommer följaktligen strömmen från nämnda stapel att afbrytas, hvarjämte handtelefonen frånkopplas och ringverket inkopplas genom fjädern £. Strömmen från den magnetoelektriska maskinen genomgår linien och sätter de båda elektriska ringklockorna på mottagande stationen i verksamhet. När man sedermera aflyfter handtelefonen, drager en spiralfjäder häfstången uppåt, och apparaten är i ordning för telefo-nering. Åtskilliga modifikationer användas för öfrigt, i synnerhet för att till- och frånkoppla den magneto-elektriska maskinen från ledningen. Ofta sker detta genom att vid signaleringen trycka på en knapp, anbragt frampå eller under ringverket.

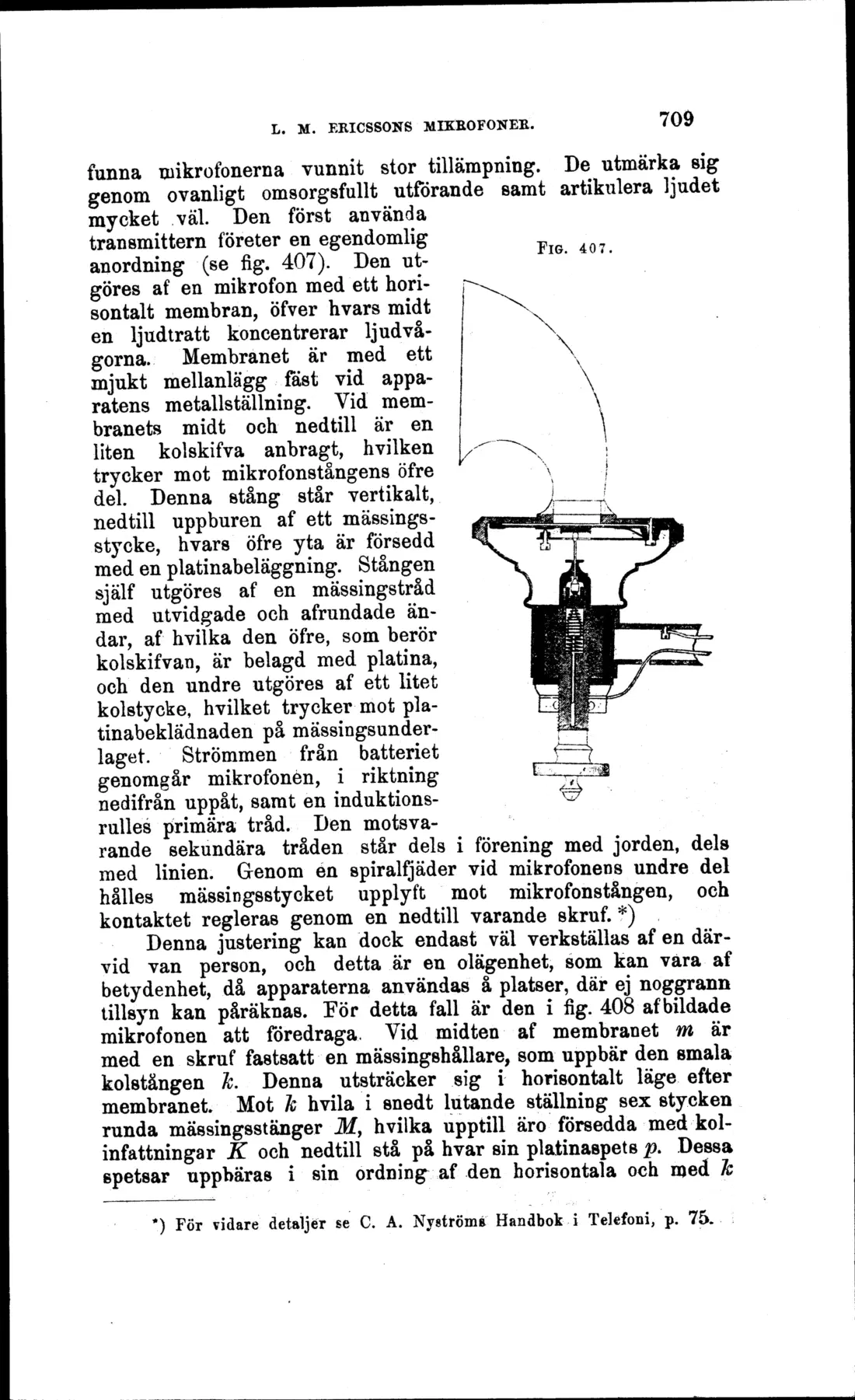

363. L. M. Ericssons mikrofoner. - I Sverige och äfven i utlandet hafva de af L. M. Ericsson i Stockholm upp-
