2. Elektricitetens uppmätning för tekniska ändamål
REOSTATER.
83
dess endast 11 återstår, då häfstången A afbrutit alla kontakter. På samma sätt bringar man med tillhjelp af S i serie trådarne 11 och 10, 9 och 8, 7 och 6 etc., och då denna hafstång i sin ordning afbrutit alla kontakterna, hafva alla elfva trådarne, som till en början voro anbragta i derivation mellan -f och - polerna, kommit i serie mellan dem. Man kan sålunda erhålla tolf olika motstånd med reostaten, sådan den af figuren antydes. Man gör äfven bruk af flera andra slag af reostater. Sålunda har man dylika af kolstänger eller kolskifvor. Ännu vanligare begagnas såsom reostat ett antal parallelt stälda glöd-

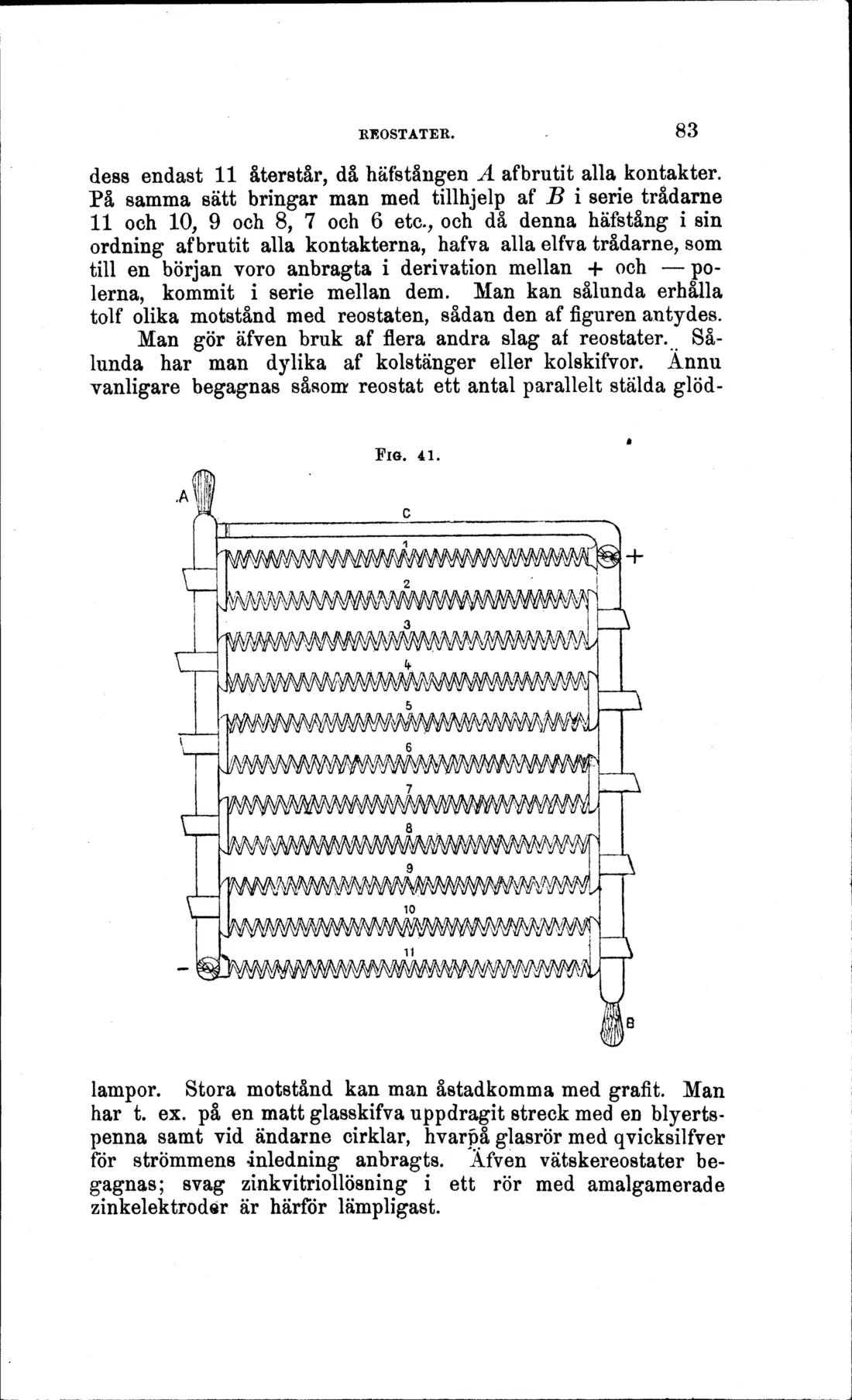

Flö. 41.
ÄMWWå^^
J^WMW^
-^äjw^w^^^
lampor. Stora motstånd kan man åstadkomma med grafit. Man har t. ex. på en matt glasskifva uppdragit streck med en blyertspenna samt vid ändarne cirklar, hvarpå glasrör med qvicksilfver för strömmens inledning anbragts. Äfven vätskereostater begagnas; svag zinkvitriollösning i ett rör med amalgamerade zinkelektroder är härför lämpligast.
