7. Elektrisk belysning

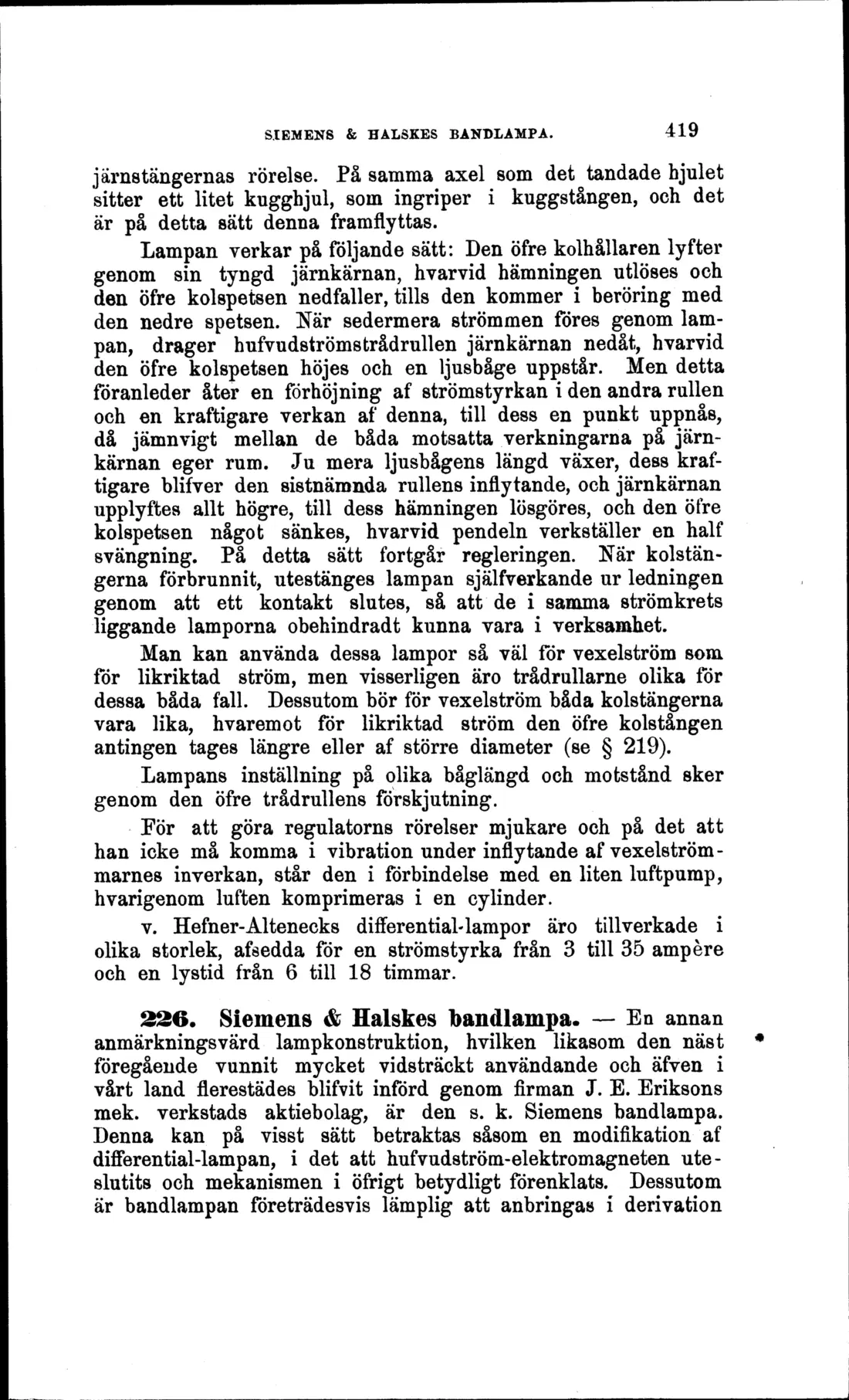

SIEMENS & HALSKES BANDLAMPA. 419
järnstängernas rörelse. På samma axel som det tandade hjulet sitter ett litet kugghjul, som ingriper i kuggstången, och det är på detta sätt denna framflyttas.
Lampan verkar på följande sätt: Den öfre kolhållaren lyfter genom sin tyngd järnkärnan, hvarvid hämningen utlöses och den öfre kolspetsen nedfaller, tills den kommer i beröring med den nedre spetsen. Mr sedermera strömmen föres genom lampan, drager hufvudströmstrådrullen järnkärnan nedåt, hvarvid den öfre kolspetsen höjes och en ljusbåge uppstår. Men detta föranleder åter en förhöjning af strömstyrkan i den andra rullen och en kraftigare verkan af denna, till dess en punkt uppnås, då jämnvigt mellan de båda motsatta verkningarna på järnkärnan eger rum. Ju mera ljusbågens längd växer, dess kraftigare blifver den sistnämnda rullens inflytande, och järnkärnan upplyftes allt högre, till dess hämningen lösgöres, och den öfre kolspetsen något sänkes, hvarvid pendeln verkställer en half svängning. På detta sätt fortgår regleringen. När kolstängerna förbrunnit, utestänges lampan själfverkande ur ledningen genom att ett kontakt slutes, så att de i samma strömkrets liggande lamporna obehindradt kunna vara i verksamhet.
Man kan använda dessa lampor så väl för vexelström som för likriktad ström, men visserligen äro trådrullarne olika för dessa båda fall. Dessutom bör f Or vexelström båda kolstängerna vara lika, hvaremot för likriktad ström den öfre kolstången antingen tages längre eller af större diameter (se § 219).
Lampans inställning på olika båglängd och motstånd sker genom den öfre trådrullens förskjutning.
Por att göra regulatorns rörelser mjukare och på det att han icke må komma i vibration under inflytande af vexelström -marnes inverkan, står den i förbindelse med en liten luftpump, hvarigenom luften komprimeras i en cylinder.
v. Hefner-Altenecks differential-lampor äro tillverkade i olika storlek, afsedda för en strömstyrka från 3 till 35 ampere och en lystid från 6 till 18 timmar.
226. Siemens & Halskes bandlampa. - En annan anmärkningsvärd lampkonstruktion, hvilken likasom den näst föregående vunnit mycket vidsträckt användande och äfven i vårt land flerestädes blifvit införd genom firman J. E. Eriksons mek. verkstads aktiebolag, är den s. k. Siemens bandlampa. Denna kan på visst sätt betraktas såsom en modifikation af differential-lampan, i det att hufvudström-elektromagneten uteslutits och mekanismen i Öfrigt betydligt förenklats. Dessutom är bandlampan företrädesvis lämplig att anbringas i derivation
