8. Elektrisk belysning. (Fortsättning.)
BIAPPARATER VID ELEKTRISKA BELYSNINGS ANLÄGGNING AR. 493

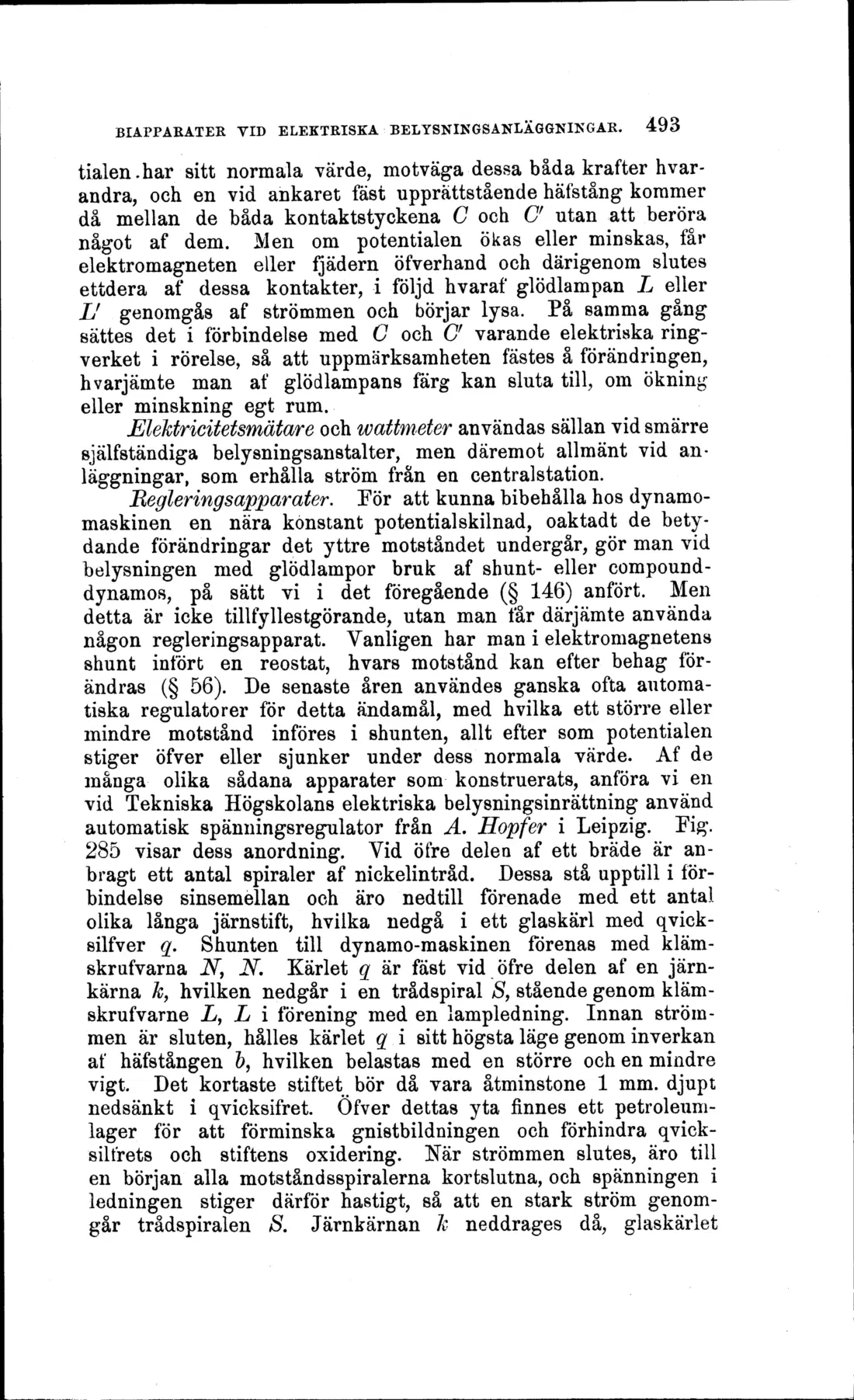

tialen.har sitt normala värde, motväga dessa båda krafter hvarandra, och en vid ankaret fäst upprättstående hafstång kommer då mellan de båda kontaktstyckena C och C' utan att beröra något af dem. Men om potentialen ökas eller minskas, får elektromagneten eller fjädern Öfverhand och därigenom slutes ettdera af dessa kontakter, i följd hvaraf glödlampan L eller U genomgås af strömmen och börjar lysa. På samma gång sättes det i förbindelse med C och G varande elektriska ringverket i rörelse, så att uppmärksamheten fästes å förändringen, hvarjämte man af glödlampans färg kan sluta till, om ökning eller minskning egt rum.
Elektricitetsmätare och wattmeter användas sällan vid smärre själfständiga belysningsanstalter, men däremot allmänt vid anläggningar, som erhålla ström från en centralstation.
Begleringsapparater. Por att kunna bibehålla hos dynamo-maskinen en nära konstant potentialskilnad, oaktadt de betydande förändringar det yttre motståndet undergår, gör man vid belysningen med glödlampor bruk af shunt- eller compounddynamos, på sätt vi i det föregående (§ 146) anfört. Men detta är icke tillfyllestgörande, utan man tär därjämte använda någon regleringsapparat. Vanligen har man i elektromagnetens shunt infört en reostat, hvars motstånd kan efter behag förändras (§ 56). De senaste åren användes ganska ofta automatiska regulatorer för detta ändamål, med hvilka ett större eller mindre motstånd införes i shunten, allt efter som potentialen stiger öfver eller sjunker under dess normala värde. Af de inånga olika sådana apparater som konstruerats, anföra vi en vid Tekniska Högskolans elektriska belysningsinrättning använd automatisk spänningsregulator från A. Hopfer i Leipzig. Fig. 285 visar dess anordning. Vid öfre delen af ett bräde är anbragt ett antal spiraler af nickelintråd. Dessa stå upptill i förbindelse sinsemellan och äro nedtill förenade med ett antal olika långa järnstift, hvilka nedgå i ett glaskärl med qvicksilfver q. Shunten till dynamo-maskinen förenas med kläm-skrufvarna N, N. Kärlet q är fäst vid öfre delen af en järnkärna &, hvilken nedgår i en trådspiral 'S, stående genom kläm-skrufvarne L, L i förening med en lampledning. Innan strömmen är sluten, hålles kärlet q i sitt högsta läge genom inverkan af häfstången &, hvilken belastas med en större och en mindre vigt. Det kortaste stiftet bör då vara åtminstone l mm. djupt nedsänkt i qvicksifret. Öfver dettas yta finnes ett petroleum-lager för att förminska gnistbildningen och förhindra qvicksilfrets och stiftens oxidering. När strömmen slutes, äro till en början alla motståndsspiralerna kortslutna, och spänningen i ledningen stiger därför hastigt, så att en stark ström genomgår trådspiralen S. Järnkärnan k neddrages då, glaskärlet
