9. Elektriska motorer. - Öfverförande af mekaniskt arbete medelst elektricitet. - Elektriska järnbanor

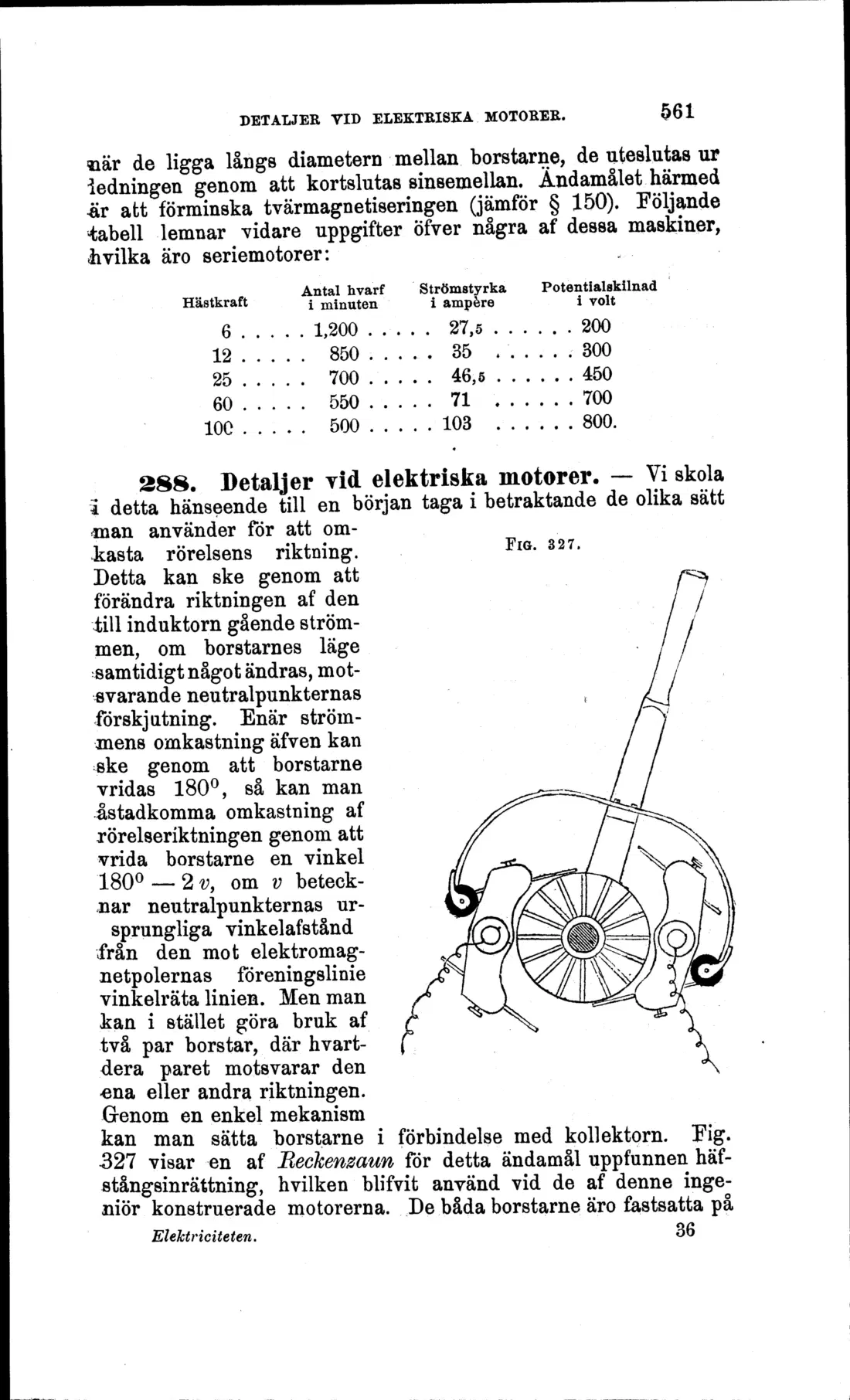

DETALJER VID ELEKTRISKA MOTORER.
561
när de ligga långs diametern mellan borstarne, de uteslutas ur ledningen genom att kortslutas sinsemellan. Ändamålet härmed £r att förminska tvärmagnetiseringen (jämför § 150). Följande tabell lemnar vidare uppgifter öfver några af dessa maskiner, Ii vilka äro seriemotorer:
Hästkraft Antal hvarf i minuten Strömstyrka i ampere Potentialskilnad i volt
FIG. 327.
6.....1,200 ..... 27,5......200
12..... 850 ..... 35 ...... 300
25..... 700 ..... 46,5......450
60..... 550.....71 ......700
100..... 500.....103 ......800.
288. Detaljer Tid elektriska motorer. - Vi skola I detta hänseende till en början taga i betraktande de olika sätt «nan använder för att omkasta rörelsens riktning. Detta kan ske genom att förändra riktningen af den till induktorn gående strömmen, om borstarnes läge samtidigt något ändras, motsvarande neutralpunkternas förskjutning. Enär strömmens omkastning äfven kan ske genom att borstarne vridas 180°, så kan man åstadkomma omkastning af rörelseriktningen genom att vrida borstarne en vinkel 180° - 2 v, om v betecknar neutralpunkternas ursprungliga vinkelafstånd från den mot elektromag-netpolernas föreningslinie vinkelräta linien. Men man kan i stället göra bruk af två par borstar, där hvartdera paret motsvarar den .ena eller andra riktningen. Genom en enkel mekanism
kan man sätta borstarne i förbindelse med kollektorn. Pig. 327 visar en af Reckenzaun för detta ändamål uppfunnen häf-stångsinrättning, hvilken blifvit använd vid de af denne ingeniör konstruerade motorerna. De båda borstarne äro fastsatta på
Elektriciteten.
36
