11. Telefonen och mikrofonen
GOWERS OCH PRELPS TELEFONER.
689
till elektromagneter. Hela apparaten är innesluten i en platt mässingsdosa, hvars lock innehåller det vibrerande membranet, som utgöres af en järnskifva, något tjockare än den man begagnar vid Bells telefon. Membranet är fäst vid locket medelst en ring och några skrufvar. I stället för den vanliga mynningen till membranet gör Grower bruk af ett akustiskt, böjligt rör, som utmynnar i mässingsdosan. För att till en början signalera, användes ett i rät vinkel böjdt rör, inneslutet i dosan och mynnande mot membranet. Röret innehåller en tunga, som kommer i vibration, när man blåser i det förstnämnda akustiska röret.
ED annan lörbättring af Bells telefon, som äfven är af värde och vunnit vidsträckt tillämpning, är den af amerikanaren Phelps konstruerade krontelefonen, hvilken i synnerhet blifvit använd såsom mottagningsapparat tillsammans med Edisons koltelefon såsom transmitter. Den ursprungliga krontelefonen har i stället för de rätliniga stålmagneterna vid Bells telefon sex nära i ring böjda stålmagneter, anbragta så vid apparaten, att denna tår form ungefär af en krona. Den ena polen, t. ex. nordpolen, på alla magneterna står i samband med järnkärnan, hvilken sålunda kommer att utgöra hela det magnetiska systemets nordpol. De andra polerna beröra membranets främre kant. Magnetismen förstärkes härigenom ansenligt, och apparatens verkan blifver mycket kraftig.

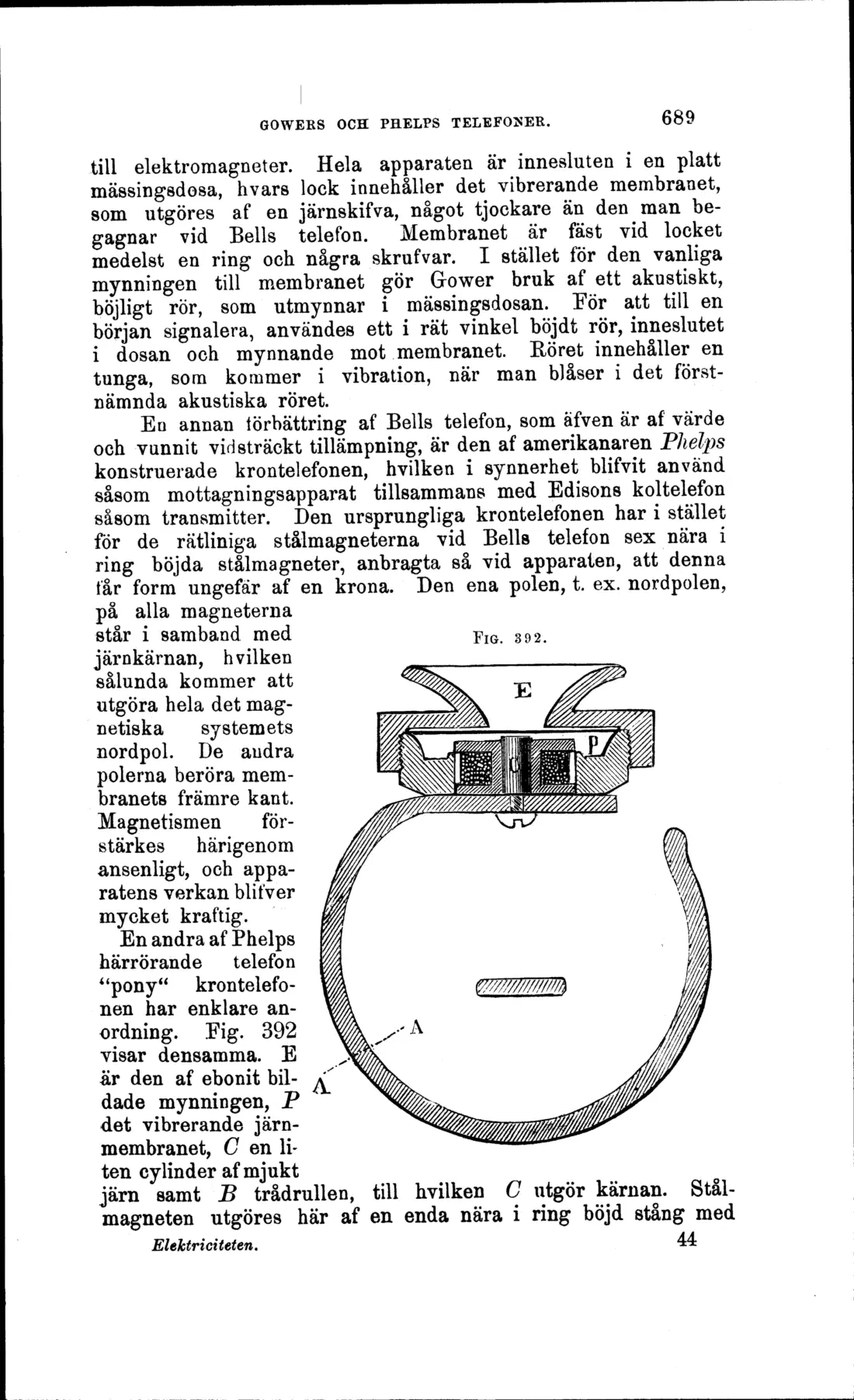

En andra af Phelps härrörande telefon "pony" krontelefonen har enklare anordning. Fig. 392 visar densamma. E är den af ebonit bildade mynningen, P det vibrerande järnmembranet, C en Ii-ten cylinder af mjukt
järn samt B trådrullen, till hvilken C utgör kärnan. Stål-magneten utgöres här af en enda nära i ring böjd stång med
Elektriciteten. 44
FIG. 392.
