11. Telefonen och mikrofonen
BÖTTCHERS TELEFON.
691

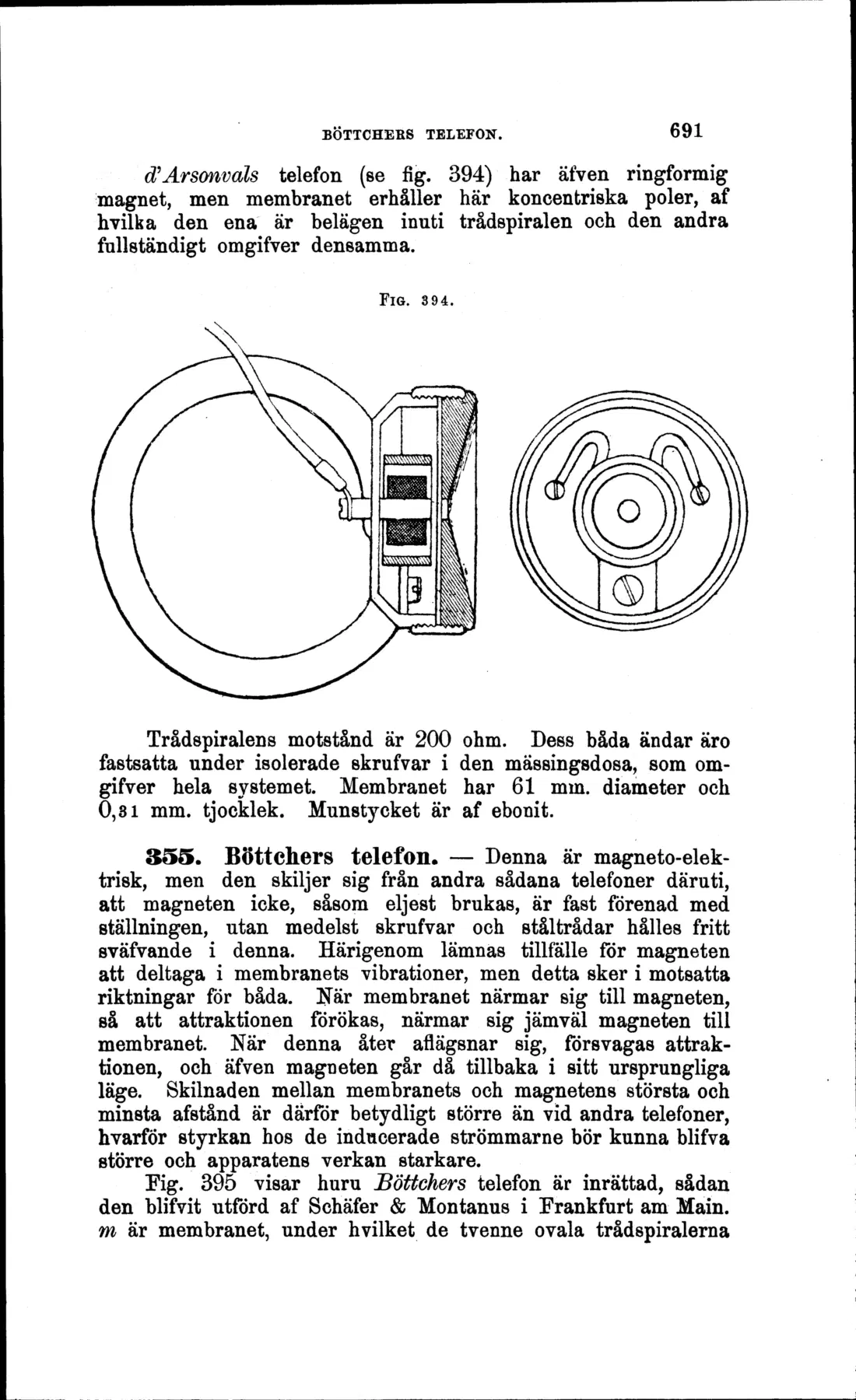

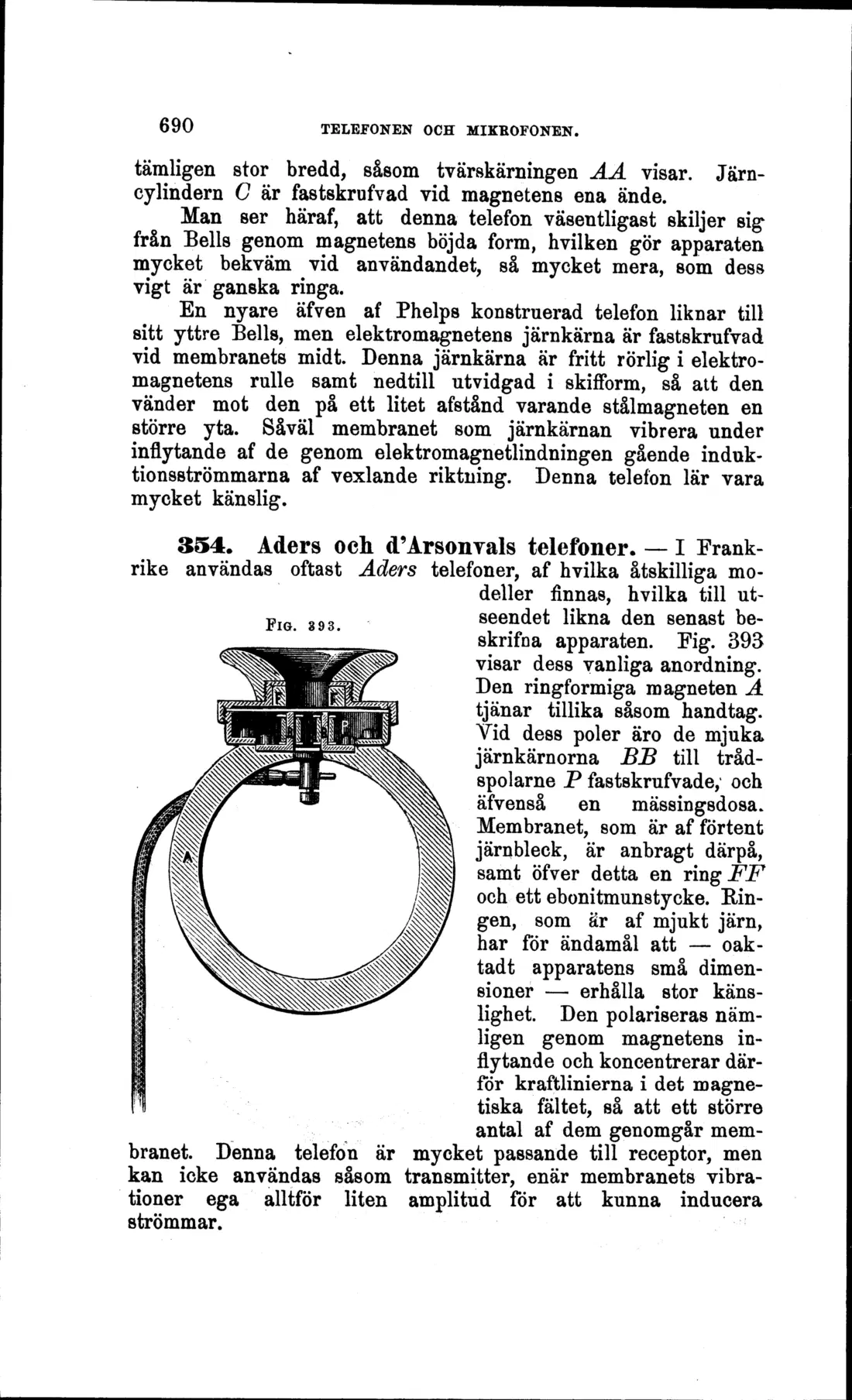

å?Arsonvals telefon (se fig. 394) har äfven ringformiga magnet, men membranet erhåller här koncentriska poler, af hvilka den ena är belägen inuti trådspiralen och den andra fullständigt omgifver densamma.
FIG. 394.
Trådspiralens motstånd är 200 ohm. Dess båda ändar äro fastsatta under isolerade skrufvar i den mässingsdosa, som omgifver hela systemet. Membranet har 61 mm. diameter och 0,31 mm. tjocklek. Munstycket är af ebonit.
355. Böttchers telefon. - Denna är magneto-elek-trisk, men den skiljer sig från andra sådana telefoner däruti, att magneten icke, såsom eljest brukas, är fast förenad med ställningen, utan medelst skrufvar och ståltrådar hålles fritt sväfvande i denna. Härigenom lämnas tillfälle för magneten att deltaga i membranets vibrationer, men detta sker i motsatta riktningar för båda. När membranet närmar sig till magneten, så att attraktionen förökas, närmar sig jämväl magneten till membranet. När denna åter aflägsnar sig, försvagas attraktionen, och äfven magneten går då tillbaka i sitt ursprungliga läge. Skilnaden mellan membranets och magnetens största och minsta afstånd är därför betydligt större än vid andra telefoner, hvarför styrkan hos de inducerade strömmarne bör kunna blifva större och apparatens verkan starkare.
Fig. 395 visar huru Böttchers telefon är inrättad, sådan den blifvit utförd af Schäfer & Montanus i Frankfurt am Main. m är membranet, under hvilket de tvenne ovala trådspiralerna
