X. Telegrafering på sluten kedja
214
så, att de i linien samverka med hvarandra. Såväl batteriet som mottagningsinstrumentet kan insättas antingen mellan linien och nyckelns hafstång eller emellan klacken och jorden. Städet ingår ej i ledningen.

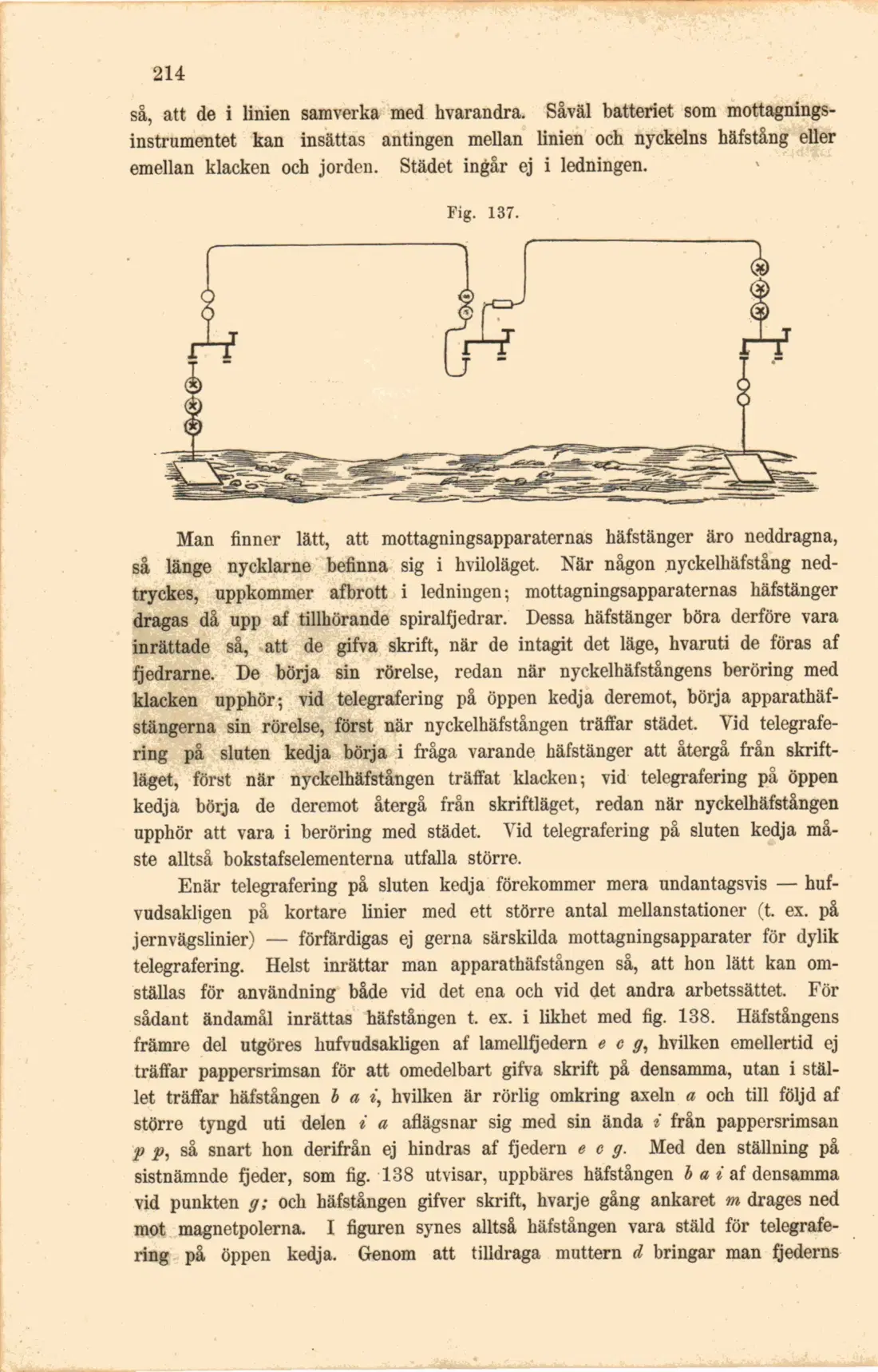

Fig. 137.
Man finner lätt, att mottagningsapparaternas häfstänger äro neddragna, så länge nycklarne befinna sig i hviloläget. När någon nyckelhäfstång nedtryckes, uppkommer afbrott i ledningen; mottagningsapparaternas häfstänger dragas då upp af tillhörande spiralfjedrar. Dessa häfstänger böra derföre vara inrättade så, att de gifva skrift, när de intagit det läge, hvaruti de föras af fjedrarne. De börja sin rörelse, redan när nyckelhäfstångens beröring med klacken upphör; vid telegrafering på öppen kedja deremot, börja apparathäf-stängerna sin rörelse, först när nyckelhäfstången träffar städet. Yid telegrafering på sluten kedja börja i fråga varande häfstänger att återgå från skriftläget, först när nyckelhäfstången träffat klacken; vid telegrafering på öppen kedja börja de deremot återgå från skriftläget, redan när nyckelhäfstången upphör att vara i beröring med städet. Yid telegrafering på sluten kedja måste alltså bokstafselementerna utfalla större.
Enär telegrafering på sluten kedja förekommer mera undantagsvis — hufvudsakligen på kortare linier med ett större antal mellanstationer (t. ex. på jernvägslinier) — förfärdigas ej gerna särskilda mottagningsapparater för dylik telegrafering. Helst inrättar man apparathäfstången så, att hon lätt kan omställas för användning både vid det ena och vid det andra arbetssättet. För sådant ändamål inrättas häfstången t. ex. i likhet med fig. 138. Häfstångens främre del utgöres hufvudsakligen af lamellfjedern e c g, hvilken emellertid ej träffar pappersrimsan för att omedelbart gifva skrift på densamma, utan i stället träffar häfstången b a i, hvilken är rörlig omkring axeln a och till följd af större tyngd uti delen i a aflägsnar sig med sin ända i från pappersrimsan p p, så snart hon derifrån ej hindras af fjedern e c g. Med den ställning på sistnämnde fjeder, som fig. 138 utvisar, uppbäres häfstången b a i af densamma vid punkten g; och häfstången gifver skrift, hvarje gång ankaret m drages ned mot magnetpolerna. I figuren synes alltså häfstången vara stäld för telegrafering på öppen kedja. Genom att tilldraga muttern d bringar man fjederns
